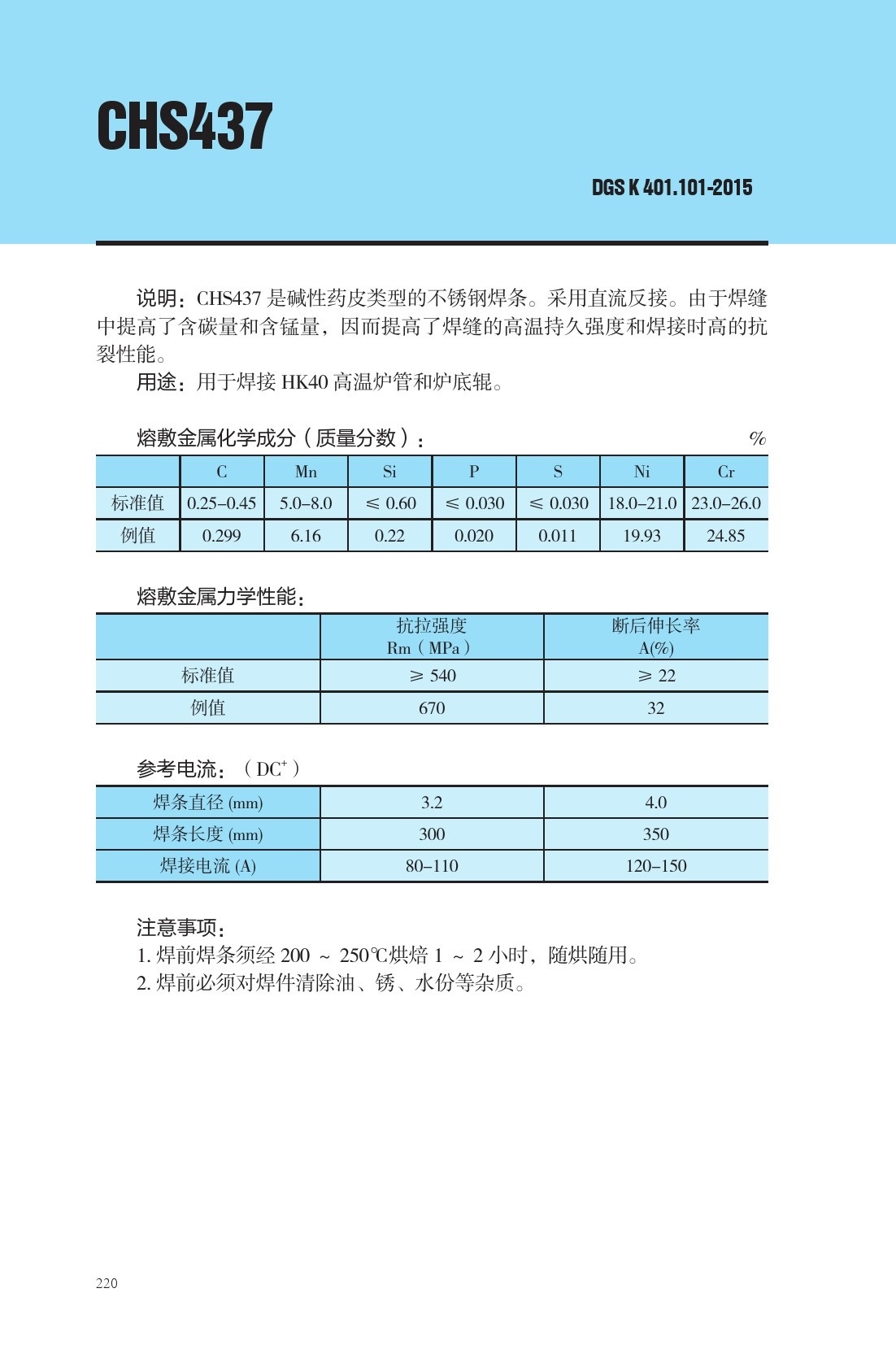

CHS437不锈钢焊条

国家标准规范说明

本款CHS437不锈钢焊条全部依照GB/T 983-2012 不锈钢焊条与JB/T 4747-2019 承压设备用焊接材料两套行业通用标准完成配方调配、生产与出厂检测。

国标对不锈钢焊条的合金元素占比、焊缝高温强度、耐腐蚀能力、低温冲击韧性、药皮稳定度都划定明确限值，只有全部指标达标才可作为工业承压、高温工况专用焊材投入使用，也是化工、电力、锅炉行业选材统一参考依据。

焊材基础适配定位与设计思路

CHS437属于高铬镍奥氏体不锈钢专用手工电焊条，专门针对长期高温服役的不锈钢构件研发，能够匹配310系列耐热不锈钢母材焊接作业。

很多高温管道、加热炉构件长期在高温环境下工作，普通不锈钢焊条焊缝容易出现氧化剥落、高温强度不足开裂问题，这款焊条通过调整药皮与焊芯内部铬、镍合金比例，大幅提升焊缝高温持久强度与抗氧化性能，解决高温工况下焊缝失效的行业痛点。

施焊成型表现与电弧运行特点

该焊条为碱性药皮体系，交直流两用焊机都可稳定起弧，焊接过程电弧柔和不散弧，飞溅产生量少，不会大面积附着在工件表面增加打磨工作量。

熔池流动性适中，多层多道焊时熔渣薄且易剥离，成型后的焊缝纹路均匀平整，不存在密集气孔、夹渣等缺陷；焊缝内部奥氏体组织均匀，冷热循环交替工况下不易产生晶间腐蚀，构件使用寿命大幅提升。

适配母材与主流使用行业场景

主要适配310S、310耐热不锈钢板材、管材拼接焊接，也可用于异种耐热不锈钢对接，广泛应用于锅炉过热器、热处理炉内构件、高温输送管道、石化高温反应釜内衬、冶金加热设备耐磨衬里等部件制造与维修。

化工、火电、热处理、冶金四大行业是该焊条使用最多的领域，但凡设备需要持续承受600℃至800℃高温环境，优先选用CHS437保证焊接结构长期稳定运行。

现场施焊操作基础要点

施焊前必须清理坡口位置油污、铁锈、氧化皮，杂质会直接造成焊缝气孔、局部耐腐蚀性下降，高温工况工件缺陷会快速扩张引发泄漏断裂。

焊条使用前需要按照规范250℃至300℃烘干一小时，烘干后保温筒存放随取随用，受潮药皮焊接时极易产生氢气致裂纹；焊接采用短弧匀速运条手法，避免长弧造成合金元素烧损，降低高温耐候性能。

选型简易区分指南

普通常温304不锈钢焊接不需要选用本款焊条，选用常规CHS302即可降低施工成本；只有构件持续高温、需要抗氧化耐热时，才选用CHS437。

薄板精细焊接选φ2.5mm、φ3.2mm细规格，厚壁高温管道、大型炉体衬板堆焊拼接选用φ4.0mm、φ5.0mm大直径焊条，大规格提升熔深、减少焊道层数，提升施工效率。

仓储存放与质保基础说明

产品标准包装为5公斤小盒、20公斤整箱密封防潮包装，干燥通风库房常温存放，避免潮湿空气导致药皮受潮变质。原厂统一质保周期12个月，仓储条件合规前提下出现药皮脱落、合金成分不达标、焊缝力学性能不合格等原厂质量问题，可协商调换货品。

品牌生产实力说明

大西洋长期专注工业焊接材料研发与规模化生产，深耕不锈钢、耐热钢焊材领域多年，全系焊条全部对标国标焊接材料规范生产，合金配方经过大量高温承压工况实测优化，规格齐全、焊接工艺稳定，可适配锅炉、石化、冶金各类高温不锈钢构件焊接配套需求，现货供货稳定，各项力学高温技术参数完善。
