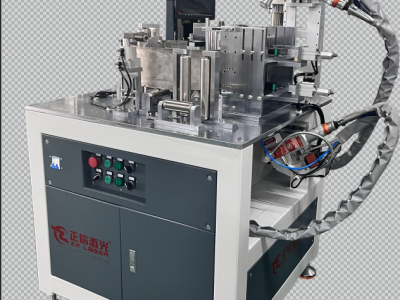

热水器换热器激光焊接机

1. 产品概述

热水器换热器激光焊接机是燃气、空气能、电热水器换热部件专用精密焊接设备，主要用于不锈钢、铜铝复合材质换热器管路、分流盖板、换热片密封拼接加工。设备搭载光纤连续激光，搭配视觉定位与在线密封性检测模块，有效改善传统钎焊、氩弧焊加工薄壁管件易焊穿、焊缝渗水的缺陷。换热器长期承受冷热交替变化与水压冲击，对焊缝强度、密封耐久度标准严苛，本机微区熔焊工艺可稳定满足批量标准化生产需求，是厨卫换热设备制造核心加工设备。

2. 工作原理 / 构造原理

整机由光纤激光发生单元、视觉定位校正模块、振镜高速飞行焊接模组、薄壁件专用伺服工装、恒温冷却机组、在线气密检测单元组成。视觉扫描换热器工件自动锁定管路焊缝位置，光纤激光输出集中高能光束完成板材深熔密封焊接；振镜模组快速切换多个焊接点位缩短加工节拍，冷水机恒定激光输出功率，在线检测实时筛查渗漏缺陷，整套工序自动化流转，降低薄壁管件焊穿、变形不良率。

3. 材质参数 / 规格特性

激光功率覆盖1500W至3000W，适配厚度1mm以内不锈钢、铜铝换热管件与换热片；激光热影响区域窄，薄壁工件焊后形变量低；焊缝内部致密无气孔、微裂纹，承压性能优异；支持振镜高速连续焊接，可对接自动化流水线与气密检测工位，适配24小时不间断量产；可完成同种不锈钢、铜材及铜铝复合板材密封熔接。

4. 核心优势 / 产品特点

第一，密封耐久稳定，消除漏水隐患。激光深熔焊焊缝一体化成型，金相组织致密无孔隙裂纹，承压性能优良，长期高低温交替、水压波动环境不易开裂渗漏，避免换热器漏水腐蚀整机，减少产品售后故障。 第二，热输入可控，薄壁工件不易变形。换热器管件、换热片厚度多低于1mm，激光能量集中仅作用焊缝区域，焊后板材翘曲变形量小，省去校正打磨工序，保证水路通畅、换热面积完整，稳定热水器制热效率。 第三，导热损耗低，提升换热节能效果。焊缝过渡平整无焊料堆积，不易滋生水垢堵塞水路；不锈钢、铜质焊接接头导热性能优异，热量传递损耗小，提升换热器换热效率，降低整机能耗。 第四，自动化高速生产，综合加工成本更低。振镜飞行焊接缩短单件加工节拍，可配套全自动产线运行；无需大量焊膏、焊丝辅料，焊接烟尘少便于环保管控；成品渗漏缺陷率低，返工报废损耗少，大批量生产相比传统焊接工艺成本优势明显。

5. 主要用途 / 适用行业

用于燃气热水器、空气能热水器、电热水器不锈钢换热器、铜铝复合换热管路、分流盖板、换热片密封焊接；配套厨卫家电制造厂、热水器配件零部件加工厂、热能交换设备生产企业。

6. 落地选型指南

0.6-0.8mm薄壁不锈钢小型换热器选用1500W机型；铜铝复合换热件、多管路密集焊接选用2000W；厚壁集流板、高承压商用换热器选用3000W大功率机型。

7. 安装方法 / 使用方法

设备安放平整硬化地面调平固定，接通380V工业电源、水冷管路与除尘装置；导入换热器专用焊接程序，匹配对应管材厚度设置激光功率、焊接速度；工件放置工装自动定位，设备完成焊接后流转至气密性检测工位。

8. 施工注意 & 风险提示

作业期间禁止直视激光光路，配齐激光防护设施；焊接前清理管件表面油污氧化皮，防止焊缝产生气孔引发渗漏；定期维护水冷机组，避免激光器过热功率下降；不可超规格加大激光功率，防止薄壁管路焊穿报废。

9. 采购说明 & 交付标准

激光功率、专用工装、视觉检测模块支持非标定制，单台起订，常规交期7至15个工作日；整机封闭式木箱防护发货，随货附带设备操作手册、换热器焊接工艺参数表、出厂精度检测报告、产品合格证。

10. 质保售后规范

整机质保12个月，激光核心光源部件质保24个月；质保期内非人为损坏的光路、视觉、伺服组件免费维修更换；终身提供换热器焊接工艺调试、漏水焊缝缺陷排查远程技术指导。
