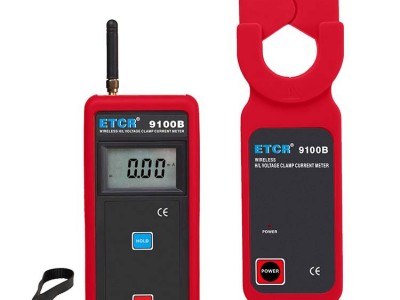

ETCR9100/ETCR9100B 无线高低压钳形电流表

1. 产品概述

ETCR9100系列无线高低压钳形电流表是电力运维专用电流检测设备，搭配加长伸缩绝缘杆，适配高低压架空线路、开关柜母线电流检测。设备采用磁屏蔽数字CT集成技术，解决传统高压钳表抗干扰差、读数漂移问题，依托30米无线信号传输分离钳头与接收主机，保障高压作业安全距离，集成峰值锁定、数据存储、数值保持功能，可完成60kV内绝缘线缆、35kV以内裸导线交流电流巡检，广泛用于变电站、配网线路日常电流监测。

2. 工作原理 / 构造原理

设备由高压电流钳、无线接收主机、伸缩绝缘杆三部分组成。电流钳内置磁屏蔽CT感应组件，夹持导线后感应交变磁场转换为电流数字信号，通过无线模块远距离传输至手持接收器；主机内置处理芯片解析电流数值，4位LCD屏实时展示测量数据，电路集成数据存储、峰值捕捉、低电量提醒、自动断电控制模块，绝缘杆隔离高压回路，实现带电非接触式电流采集。

3. 材质参数 / 规格特性

钳口最大夹持直径φ33mm，交流电流测量区间AC 0.00mA~600A，分辨率0.01mA；0.00mA~100A精度±1%rdg±5dgt，101A~600A精度±2%rdg±5dgt；每秒采样2次，可存储99组测量数据，支持数据翻阅、峰值保持、数值锁定；无线直线传输距离30米，绝缘杆拉伸总长4300mm，绝缘耐压AC100kV/rms；主机外壳绝缘耐压AC1000V/rms；测量适用范围：60kV及以下带绝缘外皮导线、35kV及以下裸导线；电量低于4.8V自动提示更换电池，15分钟无操作自动关机。

4. 核心优势 / 产品特点

电流钳搭载磁屏蔽数字CT集成结构，抗电磁干扰能力强，测量数值稳定精准；创新插拔式钳头结构，伸缩绝缘杆推拉即可快速夹持、脱离导线，现场操作便捷；集成峰值保持、数据锁定、99组数据存储翻阅功能，满足现场记录需求；无线分体式设计，操作人员与高压带电体保持安全距离，提升作业安全性；4位高清LCD读数清晰，具备量程溢出提醒、低电量预警；整机绝缘耐压等级高，适配户外高低压线路常态化巡检。

5. 主要用途 / 适用行业

用于高低压架空线路、环网柜、变压器、配电母线交流电流带电检测，适配60kV绝缘线缆、35kV裸导线电流测量；配套国家电网、变电站运维、电力工程施工、工矿企业配电班组、新能源电站巡检行业。

6. 落地选型指南

35kV及以下裸导线、60kV绝缘线缆电流检测选用ETCR9100/9100B；仅低压0.4kV设备检测选用普通低压钳形表；需要超远距离无线传输可选用传输距离更大的高压钳表型号。

7. 安装方法 / 使用方法

装入配套LR03七号干电池，拉伸绝缘杆至完整长度，安装电流钳；将钳头夹持被测导线，接收器自动接收无线电流信号；按HOLD键锁定当前数值，PEAK键捕捉峰值，测量数据可存储、翻阅；作业完成后收回绝缘杆，静置15分钟设备自动关机。

8. 施工注意 & 风险提示

作业前检查绝缘杆有无开裂、受潮破损，破损设备禁止使用；高压作业严格遵守安全距离规范，禁止触碰导线金属部位；避开同频无线设备，防止信号中断造成读数丢失；电池电压偏低时及时更换，避免测量精度下降；不可超额定电压等级测量线路。

9. 采购说明 & 交付标准

整机成套现货供应，单套起订，常规交期2至4个工作日；耐磨工具包整体封装发货，随货附带绝缘耐压检测报告、产品操作说明书、合格证。

10. 质保售后规范

整机质保12个月，质保期内非人为损坏的电流钳、接收主机故障免费维修更换；终身提供电流测量操作、现场故障排查远程技术指导。
