ETCR1500 无线高压核相仪

1. 产品概述

ETCR1500无线高压核相仪是电力运维专用高压检测设备，适用于10kV至500kV高压线路、中置柜、环网柜等成套配电设备，可完成核相、相序、频率检测与高压验电工作，摒弃传统有线核相杆布线繁琐、安全距离不足的缺陷，采用433MHz无线信号传输，最远200米远距离同步采集相位数据，支持接触、非接触两种核相模式，满足变电站、输电线路日常相位核对、送电前校验作业需求。

2. 工作原理 / 构造原理

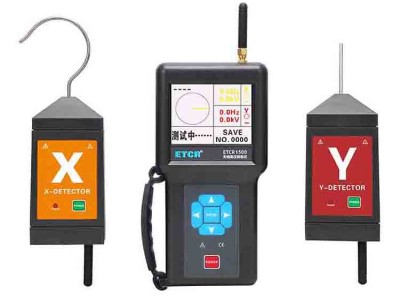

整套设备由两台探测发射器、手持接收主机、绝缘操作杆组成。探测器接触或靠近高压带电体，感应采集电压相位、频率信号，通过433MHz无线射频传输至主机；主机内部芯片同步运算两路信号相位差值，以数字、向量图双重形式显示相别，同相、异相区间自动区分，同时集成验电声光提醒功能，内置存储模块记录多组检测数据，设备自带电量监测与自动断电控制电路，降低空载耗电。

3. 材质参数 / 规格特性

配备3.5寸彩色液晶显示屏，显示区域71mm×53mm；相位测量量程0°~360°，分辨率1°，精度≤±8°；频率45.0Hz~65.0Hz，分辨率0.1Hz，精度≤±2Hz；核相适用电压AC10V~500kV，电压显示区间0.4kV~110kV，每秒刷新2次数据。设备可存储200组数据，断电数据不丢失，开机15分钟无操作自动关机；绝缘杆拉伸总长3米，耐压AC220kV/rms；主机、探测器外壳绝缘耐压AC3700V/rms，整机防护等级IP63。同相判定区间-20°~20°，异相区间100°~140°、220°~260°，无线传输最大距离200米。

4. 核心优势 / 产品特点

支持接触、非接触双模式核相，110kV及以下可直接绝缘外皮非接触检测，超110kV强制非接触作业，适配各类高压线缆；无线传输无需接线，远距离检测不受场地限制；彩屏同步显示向量图与数字相位，相别判断直观清晰；自带高压验电蜂鸣提示，一机多用减少携带工具；大容量锂电池长时间续航，具备低电量提醒；整机绝缘耐压等级高，户外高低温环境稳定运行，数据存储便于现场记录归档。

5. 主要用途 / 适用行业

用于高压输电线路、环网柜、中置柜、变压器、配电室送电前核相、相序核对、频率检测、带电验电；适配国家电网、电厂、电力工程安装、变电站运维、工矿企业配电班组等电力相关行业。

6. 落地选型指南

10kV~110kV城市配网选用本款，支持绝缘外皮非接触检测；500kV超高压线路仅可使用非接触模式；仅低压0.4kV校验可选用低压核相仪；需要户外远距离作业优先选择200米无线传输机型。

7. 安装方法 / 使用方法

组装绝缘杆并拉伸至完整长度，安装探测器；开机查看主机与探测器电量，将探测器接触或靠近高压带电部位；主机自动接收两路信号，读取相位、频率数值，依据向量图判断同异相；检测完成可保存数据，闲置静置15分钟设备自动关机。

8. 施工注意 & 风险提示

作业保持安全绝缘距离，严禁绝缘杆受潮破损；避开433MHz同频强干扰设备，防止信号丢失；110kV以上高压禁止接触式核相；低电量时及时充电，电量不足会降低测量精度；强电磁场环境易造成相位误差，更换点位复测确认。

9. 采购说明 & 交付标准

整机标准成套现货供应，单套起订，常规交期2至4个工作日；防震工具包收纳发货，随货附带绝缘耐压检测报告、操作说明书、产品合格证。

10. 质保售后规范

整机质保12个月，质保期内非人为损坏的主板、显示屏、探测器可免费维修更换；终身提供相位检测操作、故障排查远程技术指导。
