大西洋 CHS507 奥氏体耐热不锈钢焊条（A507/E16-25MoN-15）

1. 产品概述

CHS507属于低氢碱性药皮纯奥氏体耐热不锈钢焊条，对应国标牌号E16-25MoN-15，市场俗称A507。焊缝金属Cr16Ni25MoN合金体系，高温强度、抗蠕变、耐渗碳性能突出，替代普通310、309耐热焊条，多用于高温工况异种钢、奥氏体耐热钢焊接，适配锅炉、热处理炉、高温管道等高温设备现场焊接与维修。

2. 工作原理 / 构造原理

焊条由高镍铬钼氮耐热焊芯搭配低氢碱性药皮组成，仅直流反接起弧，电弧熔化焊芯与母材，冷却后形成稳定单相奥氏体焊缝组织。药皮具备强脱氧脱硫效果，降低焊缝有害杂质，钼、氮元素提升高温持久强度与抗蠕变能力，可抵御高温氧化、渗碳侵蚀，电弧工艺稳定，支持平、立、仰全位置焊接作业。

3. 材质参数 / 规格特性

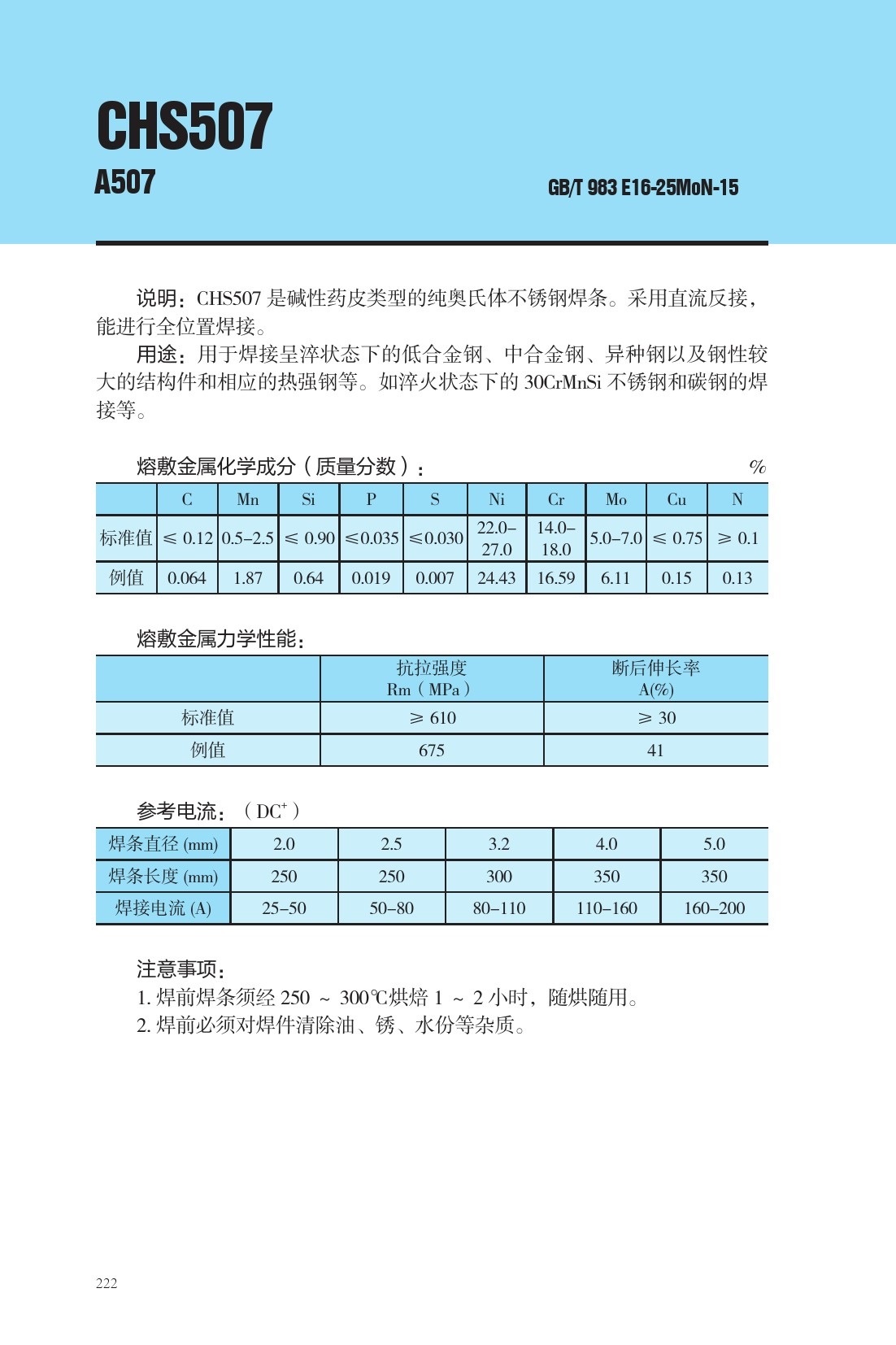

熔敷金属核心成分：C≤0.12%、Cr14.0~18.0%、Ni22.0~27.0%、Mo2.0~3.0%、N≥0.10%；力学性能抗拉强度≥610MPa，延伸率≥30%。常规直径φ2.5~5.0mm，焊接电流区间70~200A；焊前烘干300~350℃保温1~2小时，随烘随用，多层焊接控制层间温度，降低热裂纹风险。长期使用温度上限700℃，高温下不易软化变形。

4. 核心优势 / 产品特点

对比常规奥氏体焊条，本品镍含量更高，700℃高温环境抗蠕变、抗渗碳性能优异；低氢药皮焊缝含氢量低，焊接冷裂纹倾向小；单相奥氏体组织高温力学性能稳定，适合冷热循环工况；可焊接耐热不锈钢、碳钢与不锈钢异种接头，通用性强；焊缝塑性优良，高温交变应力下不易开裂；短板为纯奥氏体材质，热裂纹敏感性高于双相钢焊材，焊接需控制热输入。

5. 主要用途 / 适用行业

用于高温炉管、热处理炉辊、锅炉过热器管道、石油裂解装置、高温耐热构件焊接；可焊接Cr16Ni25MoN耐热钢、碳钢与不锈钢异种过渡接头；配套热力锅炉、热处理装备、石化高温设备、冶金窑炉制造维修行业。

6. 落地选型指南

长期700℃以内高温设备、异种钢耐热接头选用CHS507；900~1200℃超高温抗氧化工况选用CHSM407；普通常温防腐不锈钢焊接选用308/316系列焊条；厚壁高温构件需搭配预热工艺降低裂纹风险。

7. 安装方法 / 使用方法

焊条烘箱300~350℃烘干1~2小时，存放保温筒随取随用；焊机设置直流反接，根据焊条直径匹配标准电流；焊前打磨坡口去除油污、氧化层；采用短弧窄道焊接，多层焊间歇冷却，减小焊接应力。

8. 施工注意 & 风险提示

焊条受潮会产生气孔、微裂纹，烘干温度不可超过350℃；不可使用交流焊机施焊，无法稳定成型；禁止大电流宽道堆焊，易诱发热裂纹；二次烘干次数不超过2次，闲置受潮焊条需重新完整烘干。

9. 采购说明 & 交付标准

全规格现货供应，标准5kg防潮纸盒包装，单盒起订，常规交期2~4个工作日；防潮密封运输，随货附带原厂材质质保书、熔敷金属理化检测报告。

10. 质保售后规范

原厂标准质保12个月，干燥避光储存条件下，药皮脱落、熔敷成分不达标可协商调换；终身提供高温异种钢焊接工艺、烘干规范线上技术指导。
