大西洋 CHS517 耐硫酸腐蚀不锈钢焊条

1. 产品概述

CHS517为低氢碱性药皮奥氏体不锈钢手工焊条，核心添加高钼、高铜合金配比，主打各类含硫酸腐蚀介质设备焊接，替代普通316、317系列不锈钢焊条，专门匹配耐硫酸腐蚀专用不锈钢母材，焊缝耐硫酸侵蚀能力显著提升，依靠稳定的力学与耐蚀性能，广泛用于化工腐蚀罐体、硫酸输送管线的制造与现场维修。

2. 工作原理 / 构造原理

焊条由高铬镍钼铜奥氏体焊芯搭配低氢碱性药皮组成，直流反接电弧熔化焊芯与母材，熔池冷却成型高钼铜奥氏体焊缝组织。钼、铜元素协同作用，在硫酸介质中形成致密钝化防护层，抑制介质渗透腐蚀；碱性药皮完成脱氧脱硫，降低焊缝杂质含量，减少腐蚀诱发点，电弧成型稳定，可实现平、立、仰全位置焊接。

3. 材质参数 / 规格特性

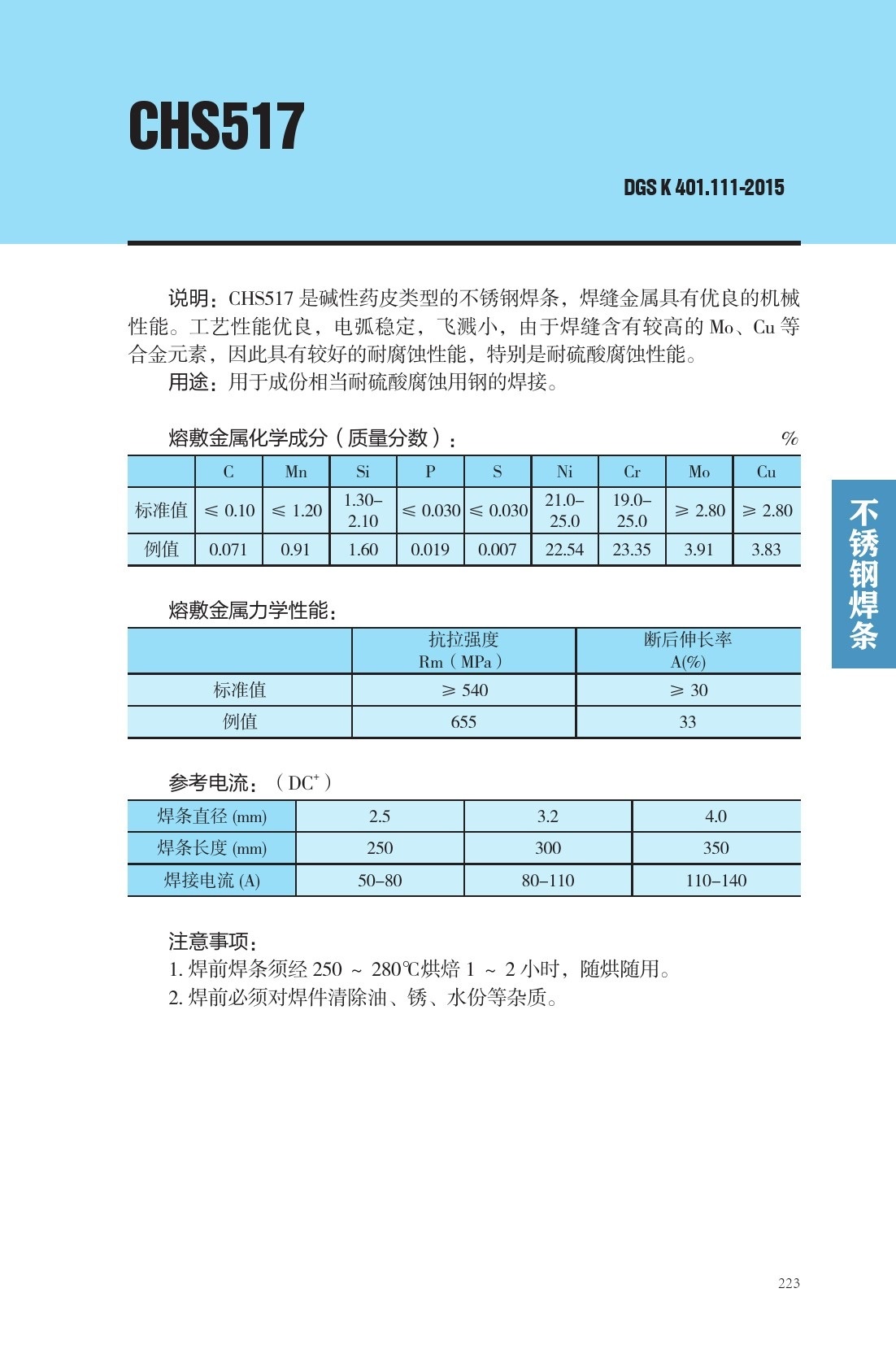

熔敷金属成分标准：C≤0.10%、Mn≤1.20%、Si 1.30~2.10%、Cr 19.0~25.0%、Ni 21.0~25.0%、Mo≥2.80%、Cu≥2.80%，S、P杂质≤0.030%。力学性能标准抗拉强度≥540MPa，断后伸长率≥30%。常规规格φ2.5/3.2/4.0mm，对应焊接电流50~140A；烘干规范250~280℃保温1~2小时，烘干后需置于保温筒随取随用。

4. 核心优势 / 产品特点

对比常规钼系不锈钢焊条，本品钼铜双合金协同体系，在稀硫酸、中温硫酸工况下耐蚀性能大幅提升；低氢药皮焊缝杂质含量低，焊接气孔、裂纹缺陷少；电弧平稳、飞溅量小，脱渣便捷，现场全位置焊接工艺性优良；焊缝塑性充足，拉伸延伸率达标，腐蚀环境下不易出现应力腐蚀开裂；铁素体含量控制在低区间，规避硫酸介质选择性腐蚀问题。

5. 主要用途 / 适用行业

焊接同等成分耐硫酸腐蚀奥氏体不锈钢板材、储罐、换热器、输送管道；适配硫酸化工、酸洗设备、有色金属冶炼酸洗槽、化工防腐设备制造维修行业。

6. 落地选型指南

长期接触硫酸介质的化工设备焊接选用CHS517；普通淡水、弱腐蚀工况选用316L焊条；高氯离子海水工况选用CHS2209双相钢焊条；超高浓度强腐蚀体系可选用专用高耐蚀焊材配套使用。

7. 安装方法 / 使用方法

焊条放入烘箱250~280℃烘干1小时，转入保温筒存放；焊机调至直流反接档位，依据焊条直径匹配标准焊接电流；焊前打磨坡口，清除油污、氧化皮；采用短弧匀速运条，多层焊控制单道焊道宽度，减少焊接应力。

8. 施工注意 & 风险提示

焊条受潮会产生气孔、降低耐蚀性能，烘干温度不可高于280℃；仅支持直流反接，交流焊机无法稳定起弧；不可大电流宽道堆焊，易增大焊缝应力；二次烘干次数不超过1次，长时间暴露空气中需重新烘干。

9. 采购说明 & 交付标准

全规格现货供应，标准5kg防潮纸盒包装，单盒起订，常规交期2~4个工作日；密封防潮包装运输，随货附带原厂材质质保书、熔敷金属理化检测报告。

10. 质保售后规范

原厂标准质保12个月，干燥避光储存条件下，药皮脱落、熔敷成分不达标可协商调换；终身提供耐蚀化工设备焊接工艺、烘干规范线上技术指导。
