CHS2209 双相不锈钢焊条（E2209-16）

1. 产品概述

CHS2209是钛钙型超低碳含氮双相不锈钢手工焊条，专为2205（S32205/S31803）双相不锈钢母材匹配开发，替代普通316L奥氏体焊条，焊缝形成奥氏体与铁素体均衡双相金相组织，兼具高强度、低温韧性与耐氯离子腐蚀能力，支持平、立、仰全位置现场焊接，适配化工、海水工况承压设备制造与维修。

2. 工作原理 / 构造原理

焊条由双相合金焊芯搭配金红石钛钙药皮构成，交直流电弧熔化焊芯与母材，熔池冷却后形成30%~50%铁素体平衡双相组织。Cr、Mo、氮复合合金体系提升焊缝抗点蚀、抗应力腐蚀开裂性能，镍元素平衡低温韧性；钛钙药皮稳定电弧、减少飞溅、提升脱渣性能，无需复杂后处理即可成型平整焊缝。

3. 材质参数 / 规格特性

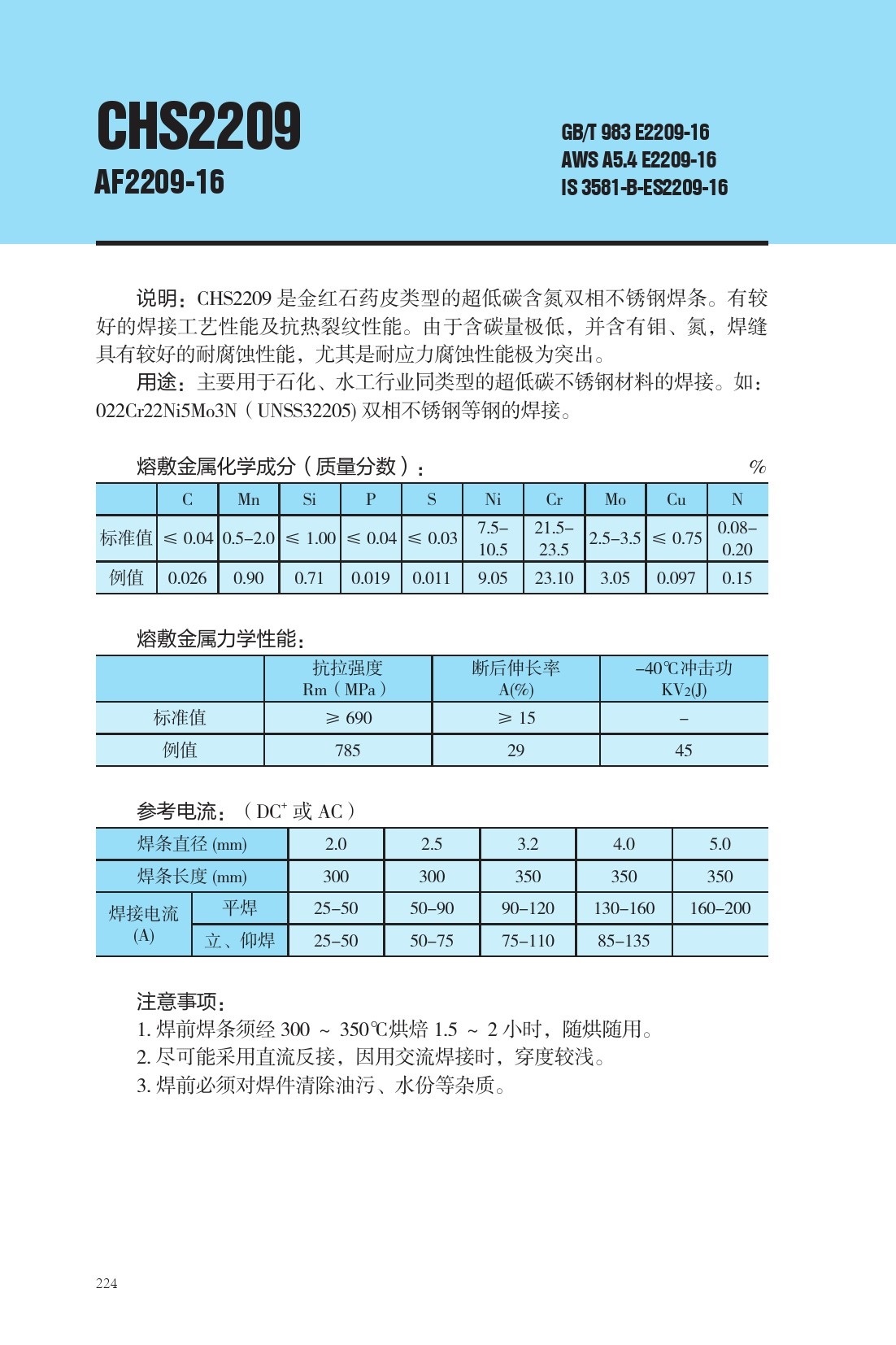

熔敷金属核心成分：C≤0.04%、Cr22.0~23.0%、Ni9.0~10.5%、Mo2.5~3.5%、N0.10~0.18%；力学性能标准抗拉强度≥690MPa，延伸率≥20%，-40℃低温冲击功≥47J。常规供货直径φ2.5~5.0mm，对应焊接电流50~210A；烘干规范250~300℃保温1小时，多层焊严控层间温度不高于150℃，避免脆性σ相析出降低耐蚀性能。

4. 核心优势 / 产品特点

相较奥氏体不锈钢焊条，本品耐氯离子腐蚀性能大幅提升，海水、脱硫介质工况不易出现腐蚀裂纹；钛钙药皮工艺性优良，电弧柔和、飞溅少、脱渣便捷，现场全位置焊接成型美观；双相组织兼顾强度与韧性，抗冷热裂纹能力突出；可实现2205双相钢同质焊接，也可用于碳钢与双相钢异种过渡焊接；原料超低碳设计，有效规避晶间腐蚀风险。

5. 主要用途 / 适用行业

焊接022Cr22Ni5Mo3N、S32205双相不锈钢板材、管道、换热器；适配海水淡化设备、化工脱硫管线、油气输送管道、水处理防腐设备；配套石油化工、海水处理、环保脱硫、压力容器制造行业。

6. 落地选型指南

2205/S31803双相钢母材焊接直接选用CHS2209；轻度腐蚀普通工况可选用316L焊条；高氯离子海水、承压设备优先本品；超高腐蚀2507超级双相钢选用CHS2594焊条替代。

7. 安装方法 / 使用方法

焊条烘箱250~300℃烘干1小时，放置保温筒随取随用；焊机调至直流反接档位，按焊条直径匹配标准焊接电流；焊前打磨坡口，清除油污、氧化皮；多层窄道短弧施焊，层间冷却至150℃以下再进行下一道焊接。

8. 施工注意 & 风险提示

焊条受潮易产生气孔、腐蚀缺陷，烘干温度不可超出300℃；层间温度超标会破坏双相平衡组织，大幅降低耐蚀性能；禁止大电流宽道堆焊，易诱发热裂纹；二次烘干次数不超过1次。

9. 采购说明 & 交付标准

全规格现货供应，标准5kg防潮纸盒包装，单盒起订，常规交期2~4个工作日；密封防潮运输，随货附带原厂材质质保书、熔敷金属理化检测报告。

10. 质保售后规范

整机标准质保12个月，干燥避光储存条件下，药皮脱落、熔敷成分不达标可协商调换；终身提供双相钢焊接工艺、烘干规范、层间温度管控线上技术指导。
