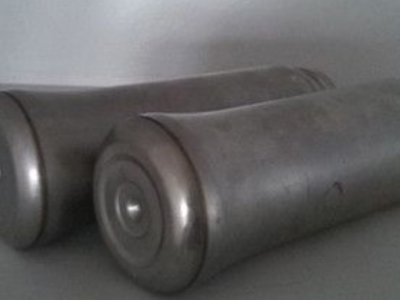

双层不锈钢保温杯杯身专用光纤激光焊接机

1. 产品概述

双层不锈钢杯身激光焊接机是真空保温杯自动化量产专用薄壁激光加工设备，替代传统氩弧点焊工艺。传统焊接热输入大，0.2~0.5mm超薄不锈钢杯壁极易烧穿、鼓包变形，焊缝粗糙色差明显，真空夹层密封差，保温保冷时效短。本机搭载轻量化光纤激光系统，配套同心旋转定位工装与焊后一体化真空抽气结构，核心价值是低热输入完成杯口双层壁无缝密封焊接，保证夹层真空稳定，简化后道打磨工序，满足民用不锈钢保温杯流水线大批量标准化生产需求。

2. 工作原理 / 构造原理

设备采用光纤激光器输出高能激光束，聚焦于双层不锈钢杯口接缝位置，精准熔合内外薄壁金属形成密闭一体式焊缝；焊接时同轴通入高纯氩气隔绝空气，防止薄壁高温氧化发黑。杯体放置同心旋转工装匀速回转，激光定点不动、杯身匀速转动，整圈焊缝熔合均匀无偏焊漏焊。整机配套工业冷水机稳定激光输出功率，通过调节离焦量、行进转速规避薄壁凹陷、烧穿缺陷；焊接工序完成后联动真空抽气结构抽取夹层内部空气，形成真空隔热层，整套流程自动化连续完成双层杯密封焊接与真空处理。

3. 材质参数 / 规格特性

激光功率提供1000W、1500W两种轻量化光纤模组可选，热量输出可控，适配0.2mm至0.5mm超薄保温杯不锈钢板材；标配杯身专用同心旋转定位治具，锁定杯体回转同心度，杜绝局部漏焊、熔合不足；可精细化调节离焦量、旋转焊接速度，适配不同厚度薄壁加工，避免杯壁凹陷、穿孔。焊接工位配套99.99%高纯氩气保护，焊缝成型光亮无发黑氧化；独立工业冷水机持续恒温散热，保障设备全天稳定量产；整机集成真空抽气配套结构，焊接完成同步完成夹层真空密封处理，实现焊接、抽真空一体化加工。

4. 核心优势 / 产品特点

对比传统焊接设备，本机激光热输入极低，双层杯身焊接后无变形、无鼓包，外壁光滑完整；焊缝细密平整光亮，无需人工打磨抛光，减少多道加工工序，压缩生产成本；焊缝熔合密封性优异，夹层真空度稳定持久，保温杯长效保温保冷，杜绝夹层进水漏气；自动化旋转焊接加工速度快，适配流水线全自动量产，整批产品外观尺寸一致性高；焊缝金属熔合深度充足，耐日常磕碰、酸碱腐蚀，长期使用不易开裂，有效提升保温杯成品合格率与产品使用寿命。

5. 主要用途 / 适用行业

设备专门用于日用五金行业双层真空不锈钢保温杯加工，针对0.2~0.5mm薄壁不锈钢内外杯口接缝做环形密封熔焊，配套真空抽气工序生产真空隔热水杯。广泛供给保温杯制造工厂、日用不锈钢制品加工厂，批量生产家用保温杯、户外随行水杯、礼品不锈钢水杯等民用饮水容器。

6. 落地选型指南

加工0.2mm-0.35mm超轻薄款保温杯、小型水杯选用1000W轻量化机型；加工0.35mm-0.5mm加厚杯身、大容量水杯选用1500W大功率款；流水线24小时不间断量产必须配套原厂工业冷水机；多规格高矮杯同步生产可选用可调式同心旋转工装；追求高真空稳定性、一体化加工工序，需配套整机自带真空抽气集成组件。

7. 安装方法 / 使用方法

设备摆放于平整无尘生产车间，固定铝型材机架，接入380V三相工业电源，连接冷水机循环水路与高纯氩气管路；校准同心旋转工装回转精度，取同厚度废料调试离焦量、旋转转速、激光功率；试焊确认无烧穿、无氧化、焊缝均匀后，将双层杯半成品卡入定位治具，启动自动程序，设备同步完成环形激光焊接与夹层真空抽气，加工完成自动松夹取下成品。

8. 施工注意 & 风险提示

激光具备强红外辐射，作业人员必须佩戴专用激光防护眼镜，禁止直视激光光斑；冷水机缺水停机不可开启激光器，极易烧毁激光模组；氩气纯度不足会造成焊缝发黑，影响水杯外观与耐腐蚀性能；不可随意调高激光功率加工0.2mm超薄杯壁，会直接烧穿夹层板材；工装同心度偏移需及时校准，长期偏焊会出现漏水漏气不良品；真空抽气管路定期检查密封，防止夹层真空度不足导致保温性能下降。

9. 采购说明 & 交付标准

1000W、1500W双层杯激光焊接机标准机型现货供应，可配套多规格可调同心旋转工装、真空抽气组件成套采购；整机包含光纤激光器、焊枪、工业冷水机、旋转工装、真空抽气系统全套出货，大件采用实木防震框架包装。随货附带设备操作说明书、薄壁杯焊接工艺参数手册、出厂性能检测报告，出厂完成连续焊接、真空密封、恒温散热全项检测，设备到场接电调试后可直接接入保温杯流水线使用。

10. 质保售后规范

整机机架、冷水机、旋转工装享有标准质保周期，核心轻量化光纤激光模组在规范冷却、无外力磕碰工况下故障可免费检修更换配件；厂家可根据客户杯壁厚度、日产能、水杯规格提供功率与工装选型指导，远程调试薄壁焊接工艺参数，长期供应焊枪保护镜片、冷却循环耗材、密封胶圈等替换配件。
