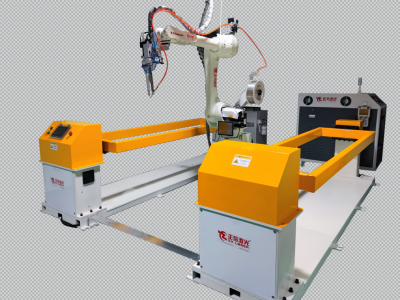

翅片管光纤激光焊接机

1. 产品概述

本设备是针对换热翅片管加工定制的专用自动化激光焊接设备，主要替代传统高频焊接工艺，解决老式焊接翅片间隙大、热阻高、易脱片、易腐蚀等缺陷。设备依托高精度光纤激光熔焊技术，实现翅片与基管的冶金熔合一体成型，大幅提升翅片管换热效率与使用寿命，是化工、电力、暖通换热设备升级加工的核心智能化设备。

2. 工作原理 / 构造原理

设备以高能量密度光纤激光束为核心热源，精准聚焦于基管与翅片贴合根部，瞬间熔化金属表层材质。在惰性保护气体密闭防护环境下，金属熔融层充分熔渗融合，形成致密无间隙的连续焊缝。设备搭载管材旋转机构与激光轴向同步进给系统，自动化完成螺旋翅片连续焊接成型，彻底消除传统工艺的夹层、装配间隙问题，实现翅片与基管一体化结构成型。

3. 材质参数 / 规格特性

设备采用高强度铸铁一体机身，结构稳定不易变形，适配长期自动化连续作业。支持0.3mm超薄翅片焊接加工，可实现1.5mm极小翅片间距成型，适配碳钢、不锈钢、铜铝等多种金属材质，同时支持异形翅片定制加工。激光能量集中精准，热影响区域极小，成品翅片平整无翘曲，焊缝均匀密实，无虚焊、漏焊、气孔等缺陷，批量加工成品一致性高。

4. 核心优势 / 产品特点

相较于传统高频焊工艺，设备换热性能更强，焊接后接触热阻大幅降低，换热系数提升15%-20%，可缩减设备整体体积、降低运行能耗。焊接为母材冶金熔合结构，剪切强度高，可耐受冷热交变冲击，高温高压工况下不易开裂脱片。激光焊接热变形量小，成品表面平整不易积灰，且全程惰性气体保护，焊缝无氧化层，有效规避缝隙腐蚀，适配盐雾、化工烟气等腐蚀工况，设备用电能耗低，无需各类焊接耗材，自动化生产可节约人工与生产成本。

5. 主要用途 / 适用行业

主要用于各类工业换热翅片管的精密焊接加工，广泛适配电力热电、化工能源、暖通供热、医药设备、机械制造等行业，可加工高压蒸汽换热管、高温导热油换热管、耐腐蚀化工换热管等各类严苛工况专用翅片管材。

6. 落地选型指南

常规暖通碳钢翅片管选用标准功率机型；化工、盐雾腐蚀环境不锈钢、铜铝翅片管，选用高精度激光熔焊机型；超薄、小间距异形翅片加工，优先选择带精准焊缝跟踪系统的高配机型；高压高温工况管材加工，选用全密闭气体保护高配设备。

7. 安装方法 / 使用方法

设备固定于平整硬化车间地面，调平机身水平度，接通三相电源与保护气路；调试管材旋转与激光进给同步参数，根据翅片厚度、间距调节激光功率与焊接速度；装夹管材工件，启动自动化程序，设备自动完成连续焊接作业，加工完成后停机复位清理设备。

8. 施工注意 & 风险提示

设备作业时严禁直视激光光源，避免造成眼部损伤；需保证惰性保护气体供给稳定，防止焊缝氧化影响防腐性能；禁止超规格加工超厚翅片、异形管材，易造成焊接缺陷；定期校准激光定位精度，避免长期作业出现加工偏差。

9. 采购说明 & 交付标准

设备支持根据工件规格、产能需求非标定制，单机起订，常规交期7至15个工作日；整机采用防震包装运输，随货附带设备合格证、出厂检测报告、操作说明书、安全资质文件。

10. 质保售后规范

整机质保12个月，激光核心模组质保24个月，质保期内非人为损坏部件免费维修更换；终身提供技术升级、参数调试、故障排查服务；可提供上门安装调试、操作人员培训售后支持。
