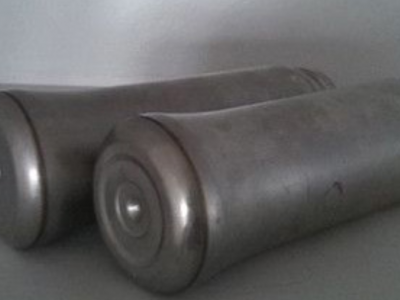

不锈钢保温杯光纤激光焊接机

1. 产品概述

不锈钢保温杯光纤激光焊接机是日用保温容器行业专用光纤激光密封焊接设备，分为单台旋转式焊接专机、多工位全自动流水线焊接工作站两类机型，专为201、304、316薄壁不锈钢双层真空保温杯、焖烧壶、咖啡杯等容器夹层封焊研发，替代传统电阻滚焊、氩弧焊接工艺，解决传统工艺焊缝渗漏、真空层失效、杯体变形、外观粗糙等生产痛点。设备以光纤激光器为焊接热源，搭配旋转定位工装、氩气保护、烟尘净化、水冷循环、自动上下料一体化结构，高配机型可加装焊前激光清洗、焊缝视觉检测、真空检漏模块，完成杯底、杯口、杯盖环缝密封熔接，焊接后可配套真空设备抽取夹层空气形成保温层，适配各类真空保温容器自动化批量生产线。

2. 工作原理 / 构造原理

设备依靠光纤连续激光器输出稳定高能激光束，工装夹紧杯体并匀速旋转，激光定点聚焦杯体拼接接缝，配合氩气隔绝空气防止焊缝氧化，一次性熔透双层不锈钢板材形成连续密封焊缝；整机由光纤激光发生器、工业循环水冷机组、伺服旋转工装、高纯氩气供气保护组件、烟尘净化装置、PLC数控控制系统组成。单台旋转专机人工上下料循环作业；多工位流水线机型实现上料、焊接、下料同步连续作业，搭配自动化输送机构对接拉伸、抛光、真空设备整条产线；选配激光清洗单元清除工件表面油污氧化层，视觉检测与真空检漏模块自动筛查虚焊、漏焊等密封缺陷。

3. 材质参数 / 规格特性

设备机架采用加厚方钢焊接成型，光路腔体轻量化铝合金材质，激光水冷导热部件选用高导热无氧铜，定位旋转工装使用调质45#钢；标配1500W光纤激光器，适配0.25~0.6mm超薄不锈钢板材；单只保温杯底环缝焊接用时3~8秒，数控系统可存储多套杯型工艺参数，更换工装夹具即可切换不同规格容器；激光器标准使用寿命可达10万小时，整机可联动真空抽气设备完成保温杯完整加工流程。

4. 核心优势 / 产品特点

对比传统滚焊、氩弧焊，焊缝熔透均匀无间断缺陷，夹层抽真空后密封性稳定，长期使用不会出现真空泄漏、保温性能衰减；激光热输入集中，热影响区域狭小，薄壁杯身无鼓包、凹陷、变色变形，杯体圆度与尺寸精度稳定；焊缝细腻光滑、飞溅少，仅需简单抛光即可达到成品标准，大幅削减打磨、拉丝、修补人工工序；多工位自动化连续作业，单人可管理多台设备，量产效率高；焊接无需焊丝、焊膏，仅消耗少量氩气，易损件损耗低，长期量产耗材运维成本更低；针对0.25~0.6mm超薄不锈钢焊接可控性强，不易出现焊穿报废；功率、转速、离焦量参数数控精准储存，批量生产焊缝一致性高，次品率低；简易更换工装即可加工直身保温杯、咖啡杯、焖烧罐、儿童水杯、真空饭盒多类产品，换款耗时短。

5. 主要用途 / 适用行业

主要用于日用五金保温杯生产厂家，针对双层真空不锈钢容器加工，完成杯底、杯口、杯盖夹层环缝密封焊接；加工基材覆盖201、304、316超薄不锈钢板材，适配真空保温杯、咖啡杯、焖烧壶、儿童水杯、真空饭盒等保温容器自动化生产线。

6. 落地选型指南

中小型单一杯型加工厂选用标准旋转式激光焊接专机；大批量标准化流水线生产选用多工位全自动焊接工作站；高端保温杯对密封性、外观要求严苛的工况，选配激光清洗、视觉检测、真空检漏高配模块；常规0.25~0.6mm薄壁不锈钢统一选用1500W标准功率机型。

7. 安装方法 / 使用方法

设备放置平整硬化地面调平机架，接入380V动力电源与循环水冷系统，连接高纯氩气供气管道；不锈钢双层杯体放入旋转工装精准夹紧，调取对应杯型焊接工艺参数；开启氩气保护与烟尘净化装置，工装带动杯体匀速旋转完成激光环缝熔接；加工完成后可流转至真空抽气工序，同时抽检焊缝密封性与外观。

8. 施工注意 & 风险提示

氩气供气流量不足会造成焊缝氧化发黄，影响真空密封效果；激光功率过高、旋转速度过慢极易焊穿超薄不锈钢杯身；工装定位偏差会造成焊缝错位，夹层抽真空后发生渗漏；工件表面油污、氧化皮未清理干净会产生焊接气孔，破坏密封性能；设备运行期间禁止直视激光光束，安全防护门必须闭合；水冷系统水温异常会造成激光输出功率波动，焊缝成型不稳定。

9. 采购说明 & 交付标准

标准旋转式焊接专机常备现货，多工位全自动流水线、带清洗检测检漏高配机型支持非标定制；随货附带设备操作手册、光路维护说明、出厂性能检测报告、产品合格证，配套多款标准杯型工装治具、全套气路配件。

10. 质保售后规范

整机质保一年，光纤激光器、水冷机组、伺服旋转机构纳入质保范围；出现焊缝渗漏、焊穿、成型不良、设备转速异常等问题可远程调试工艺参数，激光镜片、工装密封件等损耗件长期配套供货。

该设备分为旋转专机与多工位全自动流水线两类机型，针对超薄不锈钢双层真空保温杯夹层密封焊接优化整套加工工艺，整合工件定位、激光熔焊、惰性气体防护、焊后检测全自动化流程，兼容多规格日用保温容器规模化连续生产。
