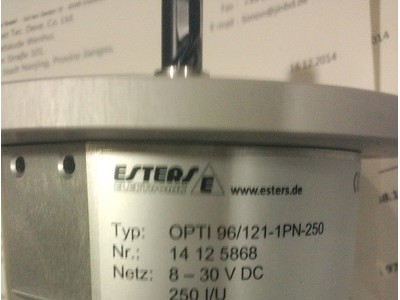

德国 ESTERS 工业增量光电旋转编码器

1. 产品概述

本品为进口光电式旋转位移检测器件，是老式测速发电机、机械式凸轮限位开关的升级替代产品。自动化产线、传动设备需要实时采集转速、转角位移数据，传统测速设备精度低、信号易漂移，无法适配高精度闭环控制。该编码器依托光学脉冲采集技术，核心价值是将机械旋转动作转化标准数字脉冲信号，配套同品牌控制器、速度监视器实现转速监控、超速保护、定位控制，适配各类连续传动工业设备的运动信号采集需求。

2. 工作原理 / 构造原理

设备内部由发光单元、玻璃光栅码盘、光电接收芯片、信号调理电路板组成。设备主轴随传动机构同步旋转，码盘透光与遮光区域交替遮挡光路，光电元件持续生成周期性微弱电脉冲；内部电路对脉冲波形整形、差分放大，输出A/B/Z三相标准脉冲信号，Z相标记单圈零位，可配合显示模块、控制器换算转速、旋转角度；整机环氧密封隔绝粉尘、油污，内置短路、反接保护电路，保障复杂电控环境稳定输出信号。

3. 材质参数 / 规格特性

壳体采用阳极氧化铝材质，壁厚2.2mm，标准外径58mm，总长96mm，自重0.31kg，实心主轴孔径6mm；电气DC10-30V宽压供电，空载功耗80mA，防护等级IP65；OPTI96系列脉冲分辨率250~1000PPR可选，最高连续转速6000RPM；配套同品牌PM02105N显示模块可直读转速数值；全系标准化结构，仅脉冲分辨率、输出接口区分型号，不支持壳体、主轴非标改制。

4. 核心优势 / 产品特点

对比传统测速器件优势明显：光学无接触检测，机械磨损低，长期运行信号稳定；宽电压适配各类工控电源，自带电磁抑制线路，变频器强干扰工况不易丢脉冲；配套品牌全套传感、控制组件，信号匹配度高，调试流程简化；铝合金密封壳体抵御车间切削油、金属粉尘；零位Z相脉冲精准定位，可完成设备原点复位，整机使用寿命优于机械式测速元件。

5. 主要用途 / 适用行业

物料输送行业：皮带输送机、辊道传动转速监测；流体设备行业：风机、水泵流量联动速度采集；通用自动化：伺服设备、流水线定位控制；重工机械：卷扬、起重设备超速保护；配套同品牌流量、温度、压力传感器组成整套设备工况监测系统，适配各类需要转速闭环控制的生产设备。

6. 落地选型指南

低速大扭矩输送设备选用250PPR低脉冲OPTI96/121型号；高精度定位、高速风机选用1000PPR高脉冲OPTI96/129型号；需要现场直观读数搭配PM02105N显示模块；变频器密集电控环境优先选用带差分信号输出型号，转速超5000RPM需加装弹性缓冲联轴器。

7. 安装方法 / 使用方法

第一步通过弹性联轴器连接设备传动轴与编码器主轴，避免硬连接产生径向应力；第二步锁紧编码器安装支架螺丝，防止运行震动偏移；第三步航空插头对接DC24V供电线缆与PLC、显示模块信号端子；第四步空载运行设备，核对脉冲转速数值与实际转速一致，校验零位信号触发状态后投入使用。

8. 施工注意 & 风险提示

禁止主轴承受超过100N径向冲击力，易造成内部码盘碎裂；不可长期浸泡切削液、酸碱清洗介质；供电电压不可超过30V直流，防止电路板烧毁；编码器线缆避免与动力电缆平行近距离布线；主轴卡死状态持续通电会加剧内部电路发热故障。

9. 采购说明 & 交付标准

单台即可起订，成套传感控制批量订单交期8-15个工作日；独立防静电密封包装，零担、整车物流均可发货；每件货品附带原厂合格证、出厂脉冲校准报告、电气接线说明书；仅供应原厂标准现货型号，脉冲分辨率为出厂固定配置，到货核对壳体无磕碰、线缆接口完好完成验收。

10. 质保售后规范

原厂整机质保12个月，质保范围仅限光学码盘、电路板原生质量缺陷；联轴器安装错位、外力撞击、电压过载、液体渗入造成的损坏不在赔付范围；采购后提供线上接线、转速参数调试技术指导，成套监测系统可配套完整选型方案；经检测确属产品原生质量问题，可办理换货、补货。
