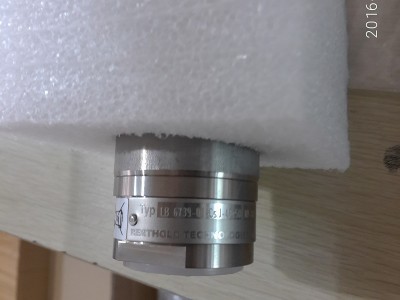

BERTHOLD 工业辐射检测探测器

辐射检测仪器国家标准规范说明

本款BERTHOLD工业辐射检测探测器研发制造、辐射性能检测、电气防护全部遵循DIN 25457《工业放射性测量设备安全要求》德国行业标准与GB/T 10255-2019《γ射线料位计》国内通用检测设备国标。

两项标准统一规范了射线探测设备晶体灵敏度、信号传输稳定性、外壳防腐防护、现场电磁抗干扰、辐射安全防护等硬性指标，设备出厂均完成射线响应标定、连续运行耐久、防腐冲击全套测试，投入石化、钢铁、煤炭等工业现场在线监测时，检测数据具备行业认可参考效力，同时满足国内工业放射性设备使用管控规范。

进口老牌辐射探测设备研发背景与应用定位

BERTHOLD是1949年于德国威尔巴德成立的专业仪器厂商，也是全球辐射监测、生化发光检测领域资历深厚的制造企业，早年便通过ISO9001全流程质量管控体系认证，这款工业辐射探测器是品牌主打在线监测核心元器件。

整套监测单元以碘化铯晶体作为射线感应核心，搭配专用防护机箱与配套供电电路板，专门用来实时采集工业现场物料密度、罐体料位高度、环境辐射剂量三类关键数据；品牌同步研发实验室化学发光检测设备，满足生物微量样本分析需求。

该系列设备从上世纪70年代引入国内市场，经过多轮型号迭代优化，老旧机型均可使用新款直接替换，无需大规模改动现场管线与安装底座，适配国内各大工厂新旧产线升级改造，是工业无接触在线监测的核心配套仪表。

射线探测与实验室检测两类设备完整工作逻辑

工业款探测器依靠CsI碘化铯晶体完成射线感应，物料外侧放射源释放射线穿透介质后入射晶体，晶体内部生成光电信号，配套放大电路板将射线强弱转化为标准电信号，传输至后端二次仪表换算为直观的料位、密度、辐射数值。

整机硬件分为四层结构，内层碘化铯探测晶体、中层信号放大PCB板、外层防腐铝合金壳体、外置密封防护机箱，搭配编号8985专用电源板提供稳定DC24V供电，保障长期不间断采集信号不会漂移失真。

同品牌实验室化学发光检测仪采用独立光学捕捉结构，依靠高灵敏度光学感应元件抓取样本生化发光信号，整机配备封闭式遮光仓隔绝外界杂光干扰，ORION型号搭载自动送样机构，可批量完成微孔板、单样品管全自动检测，软件支持逐列分批次读取发光强度数据。

整机硬件用料、配套型号与工况适配参数

探测器外层防护壳体选用防腐铝合金一体成型，核心感应晶体规格统一为CsI40*50标准尺寸，配套防护机箱标准型号30366M1，专用供电板件编号No.8985；经典老型号LB440-01现已全面升级为LB 470-02-M，两款安装底座、信号线路完全互通，现场更换无需改线。

工业探测探头适配常规车间常温工况，信号输出线性稳定，不易受粉尘、轻微腐蚀性气体干扰；实验室检测设备分为两大系列，ORION微孔板高通量检测仪、SIRIUS单样本检测仪，ORION自带BDS自动化送样组件，遮光仓结构杜绝相邻样品光线互相干扰，提升微量样本检测精度。

整机标准供电DC24V，整机运行功率18W，适配环境温度区间-10℃至60℃，户外粉尘、轻微腐蚀工况搭配30366M1机箱可进一步延长外壳使用寿命。

对比国产普通探测仪表的实际使用优势

和市面上普通国产辐射探测仪表对比，德国原厂碘化铯晶体感应灵敏度更高，同等射线强度下信号输出更平稳，物料密度、料位检测数值误差更小，长期连续运行数据不会缓慢偏移。

设备外层铝合金壳体具备防腐耐蚀能力，化工、煤炭多粉尘、微量腐蚀气体车间使用不易氧化破损；品牌拥有七十余年仪器研发制造经验，全套产品全程遵循ISO9001质量管控，出厂标定标准严苛。

新旧型号硬件兼容是现场改造核心优势，老旧产线升级只需要更换探头本体，原有线路、底座、二次仪表均可继续使用，大幅降低改造施工成本；实验室发光设备封闭式遮光设计完善，微量生化样本检测不受环境光线影响，检测重复性更高。

全系列探头、机箱、电源板、探测晶体均可单独采购，实现一站式成套配件供货，设备在国内各类工业现场长期运行故障率偏低，减少停机标定、维修频次。

跨行业在线监测与实验室检测适用场景

工业碘化铯探测器适用行业覆盖石油化工、钢铁冶炼、煤炭开采、火力电力、建材加工、食品加工、造纸生产，主要完成管道物料密度、储罐料位、管道液位、厂区环境辐射四项在线监测工作。

设备可与同品牌物位开关、在线密度计、环境测氡仪、辐射监测仪表组合搭建完整自动化监测系统，实现生产物料全程无接触不间断数据采集。

ORION、SIRIUS化学发光检测仪定向供给生物、生化专业实验室，用于微孔板批量样本、单管微量样本发光强度检测，广泛配套医药研发、生物科研、第三方检测实验室使用。

分场景精准选型实操参考

普通输送管道、储存罐体料位与密度在线监测，选用LB6739-01、LB6939-11标准碘化铯探测探头；现场原有LB440-01老旧设备直接选用升级款LB 470-02-M替换，无需改动现场配套设施。

生物实验室大批量微孔板样本高通量检测，选择ORION全自动检测仪；日常少量单样本检测选用结构更简易的SIRIUS机型；厂区户外、粉尘腐蚀严重工况，探头搭配30366M1防护机箱，配套原厂No.8985电源板成套使用。

标准化安装步骤与日常基础操作规范

先将辐射探测探头固定在设备预设测量点位，整体装入30366M1密封保护机箱完成外层防护，接线端接入No.8985电源板获取DC24V稳定供电；信号输出线对接后端二次显示仪表，完成射线、物料参数标定后，设备即可24小时实时采集料位、密度数据。

实验室化学发光检测操作流程简洁，将微孔板或单样品管放置仪器内部检测仓，启动配套软件，开启自动进样与遮光检测程序，设备自动读取并存储样本发光数值，导出数据用于实验分析。

安装与运行期间风险规避要点

探测器安装点位需要远离变频器、大功率电机等强电磁设备，电磁干扰会造成检测信号漂移，数值失真；供电必须使用原厂配套8985电源板，非匹配电源容易出现无信号、探头故障。

内部碘化铯晶体属于精密感应元件，运输、安装过程必须做好缓冲防护，剧烈撞击会直接造成晶体失效；辐射类探测设备必须严格遵循国内工业辐射安全管理相关规范，禁止私自拆开探头外壳、改动内部晶体组件。

实验室检测操作时避免强光直接照射仪器检测仓，外部光线穿透遮光层会干扰光学感应元件，最终导致检测数据偏差较大。

采购交付配套物料与原厂质保服务细则

标准LB系列工业探头、专用电源板、防护机箱均可常规订货，ORION、SIRIUS实验室检测仪为德国原装进口供货；设备出货配套原厂英文参数手册、新旧型号替换对照表、出厂射线性能检测合格证书，可成套搭配BERTHOLD全系密度计、物位开关、辐射监测仪表统一发货。

进口整套探测器原厂统一质保周期12个月，碘化铯晶体、内部信号电路板等核心元器件均纳入质保范围；设备使用过程出现数值漂移、无信号输出、系统报警等故障，厂家可提供型号匹配核对、现场参数标定远程技术指导，长期稳定供应德国原装探头、电源板、机箱各类替换配件。

品牌生产实力说明

南京金倍得科技长期代理德国BERTHOLD全系列检测仪器，深耕工业辐射在线监测、生化实验室检测配套领域多年，完整储备工业辐射探测器、配套电源机箱、化学发光检测仪及各类原厂替换配件，熟悉石化、钢铁、电力、生物实验室多场景设备配套改造需求，供货体系稳定，仪器相关技术参数贴合国内外辐射检测标准，可为各类生产企业、科研实验室提供一站式仪表配套供货与技术支持。
