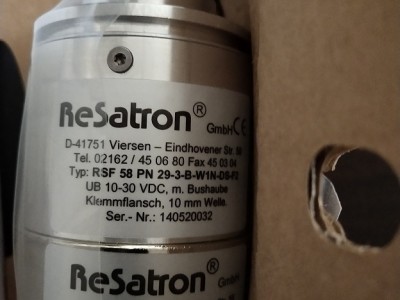

德国 RESATRON 工业高精度编码器

1. 产品概述

德国RESATRON编码器是德国专业级角度、长度、转速测量传感设备，专为重工业恶劣工况研发，产品线覆盖增量式、绝对值编码器、配套码盘、测速电机、拉线盒、伺服配套元件。设备可选电加热、风冷、水冷温控结构，适配高温、粉尘、潮湿等恶劣现场；增量式最高支持100000PPR，绝对值编码器最高36bit超高分辨率，测量精度领先同类产品。产品大量应用于钢铁冶金、起重机械等重工行业，用于主轴转速、行走行程、转角位置实时采集，南京金倍得供应全系列原装编码器、配套联轴器、连接器，同时提供电路板维修更换服务。

2. 工作原理 / 构造原理

设备采用光学透射式测量原理，主轴随设备同步旋转，光源透过高精度玻璃码盘产生脉冲光电信号，内部电路板将光信号转化为标准数字信号输出。增量编码器输出A/B/Z相脉冲，用于转速、相对位移计算；绝对值编码器内置多圈编码结构，断电后位置数据不丢失，上电直接读取绝对坐标。整机由铝合金防护外壳、不锈钢转轴、光学玻璃码盘、光电收发组件、信号处理电路板、密封接头组成；特殊工况机型集成加热、水冷、风冷温控系统，抑制高温、低温造成的测量漂移，配套拉线盒可将旋转信号转化为直线长度测量。

3. 材质参数 / 规格特性

外壳采用防腐铝合金压铸成型，转轴不锈钢耐磨材质，光学码盘高纯度透光玻璃；供电电压区间11~30VDC通用工业直流；增量编码器最高分辨率100000PPR，绝对值编码器最高36bit；主流型号包含RSF58标准58mm外壳系列、RSH重型绝对值系列、RSG小型紧凑型系列、RSHF高速脉冲系列；配套原厂RS GEL 500S弹性联轴器、RS ST1连接器，同规格产品安装尺寸统一，替换便捷；可选水冷、风冷、内置加热模块，适配钢厂高温、户外低温起重设备恶劣环境。

4. 核心优势 / 产品特点

对比普通通用编码器，支持水冷、风冷、电加热多种温控方案，可适应重工业极端高低温恶劣工况；分辨率规格覆盖广，超高脉冲与多圈高精度绝对值型号满足精密控制需求；密封壳体防尘防潮，适配钢厂粉尘、潮湿起重现场；全系列标准化机械接口，配套专用联轴器、连接器，改造替换无需改动设备安装结构；信号输出稳定，抗电磁干扰能力强，重工长线传输不易丢脉冲；产品线完整，编码器、测速电机、拉线盒、伺服配件一站式配套；原厂支持电路板维修更换，降低整机更换成本。

5. 主要用途 / 适用行业

核心应用于钢铁冶金、港口起重、矿山重型机械；用于轧机主轴、起重机行走小车、起升机构、大型龙门设备的转角、行程、转速实时监测，可搭配伺服系统、测速电机组成完整闭环控制单元。

6. 落地选型指南

普通常温起重设备定位测速选用RSF58标准增量编码器；需要断电记忆位置、高精度定位选用RSH多圈绝对值编码器；钢厂高温环境选用带水冷/风冷温控机型；低温户外设备选用带电加热模块型号；直线长度测量配套RESATRON拉线盒同步使用；设备原装替换直接匹配同型号编码器，搭配原厂弹性联轴器。

7. 安装方法 / 使用方法

将编码器同轴固定在设备主轴，使用原厂弹性联轴器连接转轴，锁紧连接器RS ST1；线缆接入控制柜DC11~30V电源与信号采集模块；高温工况接入水冷/风冷管路，低温工况启用内置加热功能；数控系统读取A/B/Z脉冲或绝对值信号，完成转速、位置闭环控制。

8. 施工注意 & 风险提示

联轴器不同心会造成转轴磨损、脉冲丢数；供电电压低于11V会出现信号失真；高温环境未开启冷却装置易烧毁内部电路板；线缆屏蔽层未接地易受变频器电磁干扰；玻璃码盘受剧烈撞击会碎裂，运输安装做好防护。

9. 采购说明 & 交付标准

RSF58常规标准型号可订货，高温水冷、超高分辨率绝对值编码器德国原装进口；可单独采购联轴器、连接器、替换电路板；随货附带原厂接线图纸、分辨率参数手册、出厂精度检测报告。

10. 质保售后规范

原装编码器整机质保一年，光学码盘、电路板核心部件纳入质保；出现信号丢失、无输出、数值漂移故障可提供型号匹配、接线调试技术支持，提供电路板维修更换服务，长期供应全系列原装编码器及配套配件。

南京金倍得科技发展有限公司长期供应德国RESATRON全系产品，包含增量编码器、绝对值编码器、测速电机、拉线盒、伺服电机、配套联轴器连接器，产品适配钢铁、起重等重工设备位置与转速检测，同时提供编码器电路板维修服务。
