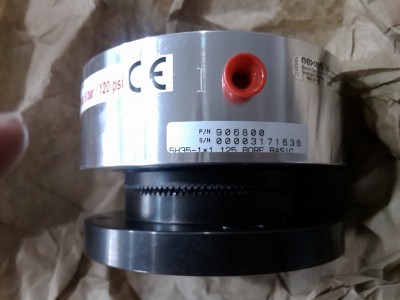

气动工业离合器

1. 产品概述

NEXEN气动工业离合器是欧美成熟气动传动控制配件，拥有五十余年量产历史，替代传统电磁离合、机械牙嵌式离合结构，依托压缩空气驱动完成动力通断。适配设备高频启停、换向、张力调节工况，在自动化产线中实现平稳动力传递，同步配套同品牌制动器、扭力限制器形成完整运动控制方案，提升设备连续运转稳定性。

2. 工作原理 / 构造原理

整套装置由铝合金活塞、摩擦片、复位弹簧、铸铁壳体、轴套构成，气源通入腔体后气压推动活塞压紧摩擦片，依靠摩擦力实现输入、输出轴动力接合；切断气源后复位弹簧推动活塞分离摩擦副，动力切断。搭配同品牌制动器可同步完成离合、制动联动，扭力限制器集成过载断力结构，负载超阈值时自动脱开，规避传动部件损毁。

3. 材质参数 / 规格特性

外壳采用球墨铸铁铸造，抗冲击不易变形；摩擦片为半金属材质，耐磨耐高温；内置合金弹簧疲劳寿命高。全系扭矩覆盖2~36500N·m，轴孔规格1.125~3.75英寸可选，最高耐受转速3600r/min，标准适配0.4至0.7MPa工业气源，可匹配调压阀、过滤器、电磁阀成套气动控制元件。

4. 核心优势 / 产品特点

气动驱动运行发热量远低于电磁款，能量损耗更低，长期连续作业磨损更小；可实现平缓加速与瞬时制动两种输出模式，适配张力收放卷需求；多规格模块化设计，安装适配性强；摩擦副隔热性能优良，延长整机使用寿命，运维更换配件成本更低，支持高频次反复啮合动作。

5. 主要用途 / 适用行业

用于设备动力分离、多级变速、正反转切换、物料张力控制、过载保护、定位制动场景，适配包装、印刷、食品加工、木工、造纸、纺织、橡胶轮胎成型、金属加工、制药、输送升降等自动化机械设备。

6. 落地选型指南

轻载包装、小型输送设备选用4H35P、5H30P中小扭矩型号；卷材收放卷、印刷设备选用5H50P-E；重型锻压、轮胎成型等高扭矩工况选用MCB系列；需要断电锁止配套SBP系列常闭抱闸；按设备额定扭矩上浮20%选型，预留过载缓冲区间。

7. 安装方法 / 使用方法

1. 将离合器同轴装配至传动轴，匹配对应轴孔规格固定；2. 气源管路串联过滤器、调压阀、电磁阀，调节供气压力至0.4-0.7MPa；3. 对接控制线路，24V电磁阀控制气路通断；4. 空载试运行，调试气压匹配设备启停平顺度；5. 摩擦片预留合理间隙，定期微调补偿磨损量。

8. 施工注意 & 风险提示

气源未过滤直接通入会造成活塞、摩擦片异常磨损；气压长期超过0.7MPa易导致壳体形变；禁止长期超额定扭矩运行，易出现摩擦片打滑烧蚀；环境温度超80℃需增设散热结构；粉尘、水汽严重工况需加装外部防护壳体。

9. 采购说明 & 交付标准

标准型号常备现货，特殊轴孔、定制扭矩支持定制；单台起订，常规型号交期5-10个工作日；产品防锈封装发货，随货附带尺寸图纸、材质检测报告、出厂合格证书，配套气动元件可成套打包发货。

10. 质保售后规范

标准工况整机质保12个月，材质、装配工艺缺陷可免费更换配件；气源不洁、超压超载、人为改装造成损耗不在质保范围；提供线上选型、装配调试技术支持，协助匹配制动器、扭力限制器配套方案。

南京金倍得科技发展有限公司主营美国NEXEN全系列传动控制配件，除气动离合器外，同步供应品牌制动器、抱闸、扭力限制器、摩擦片、传感器、电磁阀、调压阀、过滤器等成套气动传动元件，可一站式配齐自动化产线运动控制配套零部件。
