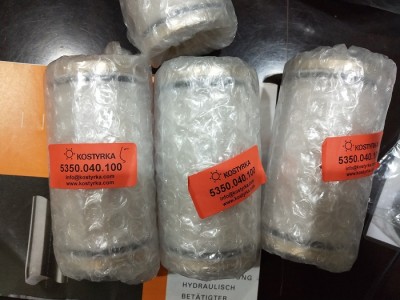

液压精密夹紧筒夹

1. 产品概述

KOSTYRKA液压精密夹紧筒夹为德国原厂高精度无键联结部件，替代传统键连接、过盈压装结构，依托液压均匀胀紧实现工件与轴、轴套与轮毂无损伤锁紧。产品拥有成熟标准化制造体系，重复定位精度可达微米级，适配各类高精度机床、自动化设备锁紧定位需求，同时支持非标尺寸定制，适配大跨度直径与长度工况。

2. 工作原理 / 构造原理

筒夹内部封闭液压油腔接入压力介质，油压均匀作用于套筒弹性壁，使其径向发生均匀膨胀，全周面贴合工件表面产生摩擦力，同步传递轴向力与扭矩；泄压后弹性套筒自动回弹松开工件。圆筒型仅承受轴向载荷，法兰型可同时承载扭矩与轴向力，扩张型由内向外胀紧适配内孔夹持，整套结构无机械锥面摩擦，夹持应力分布均匀。

3. 材质参数 / 规格特性

标准筒体采用耐磨青铜合金，重载工况可选硬化钢材质；密封组件耐矿物液压油、润滑脂。适配内径覆盖6-1600mm，定位长度0.5-1500mm，尺寸公差执行外径g6、内径H7标准，重复定位精度千分之一毫米；工作油压区间50至450bar，可通过调压匹配不同夹持力，配套4610.10自动补油器维持油腔压力稳定。

4. 核心优势 / 产品特点

全周均匀受力不会划伤工件配合面，拆装便捷无需热装冷装；微米级高精度定位，长期运转无间隙偏移；结构疲劳强度高，使用寿命覆盖整机完整服役周期；模块化三类型号覆盖外夹、法兰固定、内撑夹持场景；支持全尺寸非标定制，适配特殊设备安装空间。

5. 主要用途 / 适用行业

用于数控加工中心、旋转工作台、主轴工装、卷材收放机构、机器人转轴锁紧、模具定位等场景，广泛适配机床制造、汽车零部件加工、航空精密加工、印刷、纺织、自动化输送设备高精度联结工位。

6. 落地选型指南

仅需轴向定位选用圆筒型5350系列基础款；需同时传递扭矩与轴向力选用法兰型；夹持工件内孔选用扩张型；按轴径匹配筒夹内径，设备负载扭矩上浮25%选择对应油压规格，大直径重载工况选用硬化钢定制款。

7. 安装方法 / 使用方法

1. 清理轴与筒夹配合面，涂抹少量润滑介质；2. 将筒夹套入轴体，接入液压油管与补油器；3. 缓慢加压至标准油压区间，完成均匀胀紧；4. 锁紧油路阀门保持夹持压力；5. 加工完成后泄压，套筒回弹直接拆卸工件。

8. 施工注意 & 风险提示

禁止超450bar极限油压使用，易造成套筒永久形变；配合面存在杂质、锈蚀会降低定位精度并加剧磨损；环境温度超过135℃需选用高温密封定制款；长期空载保压需定期通过自动补油器补充液压油，防止压力衰减松动。

9. 采购说明 & 交付标准

5350标准系列现货供应，特殊孔径、加长定位长度支持图纸定制；单套起订，标准型号交期7-12个工作日；产品防锈密封封装，随货附带尺寸图纸、材质检测报告、出厂合格证。

10. 质保售后规范

标准工况整机质保12个月，材质、密封原厂缺陷免费更换配件；超压、异物磨损、高温无防护造成损坏不在质保范围；提供线上选型、液压油路装配调试技术指导。

南京金倍得科技发展有限公司供应德国KOSTYRKA全系列液压夹紧配件，除精密筒夹外，同步配套衬套、夹紧套、胀紧套、锁紧套、自动补油器，可一站式配齐高精度设备轴系锁紧联结零部件。
