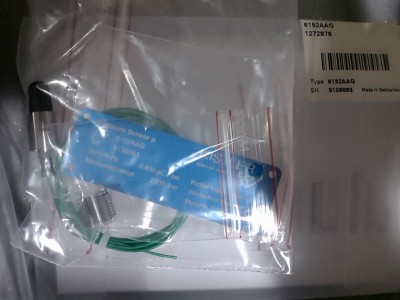

压电式多参量工业测量传感器

1. 产品概述

瑞士Kistler压电式多参量工业测量传感器是全球专业力学测量核心设备，品牌深耕压力、力、扭矩、加速度测量领域多年，可同步采集温度、压力复合物理信号，替代传统单一信号采集元件。设备搭配专用电荷放大器、传输线缆组成完整测量系统，用于工业制程监测、工艺优化、产品质检，同时适配运动康复、竞技运动数据采集等多元化场景。

2. 工作原理 / 构造原理

产品核心采用压电陶瓷传感芯体，受外力、压力作用时产生比例电荷信号，配套电荷放大器将微弱电荷转化为标准电压信号，供上位设备采集分析。压力、力、扭矩类传感器依靠晶体形变产生电信号；温压一体传感器集成独立测温电阻，同步输出温度与压力两组数据；整套线缆采用双层屏蔽结构，降低外界电磁干扰，保障微弱测量信号稳定传输。

3. 材质参数 / 规格特性

传感器壳体采用耐酸碱316L不锈钢，适配潮湿、油污工业环境；内部压电陶瓷具备高灵敏度、高频响应特性，测量温度区间-40至350℃。力传感器量程最高50000N，压力传感器多档位量程可选；配套放大器包含单通道、多通道型号，支持USB、RS-232数据输出；线缆长度0.5至10米可选，搭配专用镀金接头减少信号损耗，存在多款新旧替代型号可直接互换装配。

4. 核心优势 / 产品特点

压电结构响应速度快，可捕捉瞬时冲击、动态压力变化；温压一体集成设计，减少设备开孔安装点位；双层屏蔽低噪声线缆，抗车间变频器、电机电磁干扰；不锈钢外壳耐腐蚀，长期高温工况稳定无漂移；全系列配件标准化通用，新旧型号兼容替换，配套专业采集软件实现数据存储与分析。

5. 主要用途 / 适用行业

应用于注塑成型、金属冲压、汽车零部件测试、锻造、自动化装配产线力学监测，也可用于材料力学实验室、运动康复检测、竞技体育力量采集；搭配监控设备实时管控生产参数，辅助优化工艺、降低不良品率。

6. 落地选型指南

注塑模具型腔压力监测选用6157、6182系列压力传感器；冲压、装配测力选用9313、9031A力传感器；扭矩检测选用9351B、9361B力矩传感器；需要同步测温测压选用6189AG温压一体款；远距离测量选用10米低噪声屏蔽线缆，搭配5018A1000多通道放大器。

7. 安装方法 / 使用方法

1. 使用品牌专用钻头、安装工具加工适配安装孔，放入铜环密封固定传感器；2. 选取对应长度屏蔽线缆，通过镀金接头连接传感器与电荷放大器；3. 接入24V直流电源启动放大器，连接电脑安装配套采集软件；4. 完成零点校准后，即可实时采集压力、力、温度数据。

8. 施工注意 & 风险提示

安装时不可暴力敲击传感头部，易损坏压电陶瓷芯体；线缆弯折半径不可过小，避免屏蔽层断裂引入信号噪声；长期超过350℃高温工况需加装散热套筒；接头沾水、油污未清理会造成信号衰减、数据失真。

9. 采购说明 & 交付标准

标准传感器、线缆、放大器常备现货，特殊量程、加长线缆支持定制；单件起订，常规型号交期7-15个工作日；产品防潮密封包装，随货附带校准证书、尺寸图纸、操作手册。

10. 质保售后规范

标准工业工况整机质保12个月，出厂校准、传感芯体原厂缺陷免费校准或更换；撞击、高温超量程、线缆私自裁剪改装造成损坏不在质保范围；提供线上选型、设备校准、软件调试技术支持。

南京金倍得科技发展有限公司供应瑞士Kistler全系列测量配套元件，除各类力学、温度传感器外，同步配套电荷放大器、多规格屏蔽线缆、镀金接头、安装工具、采集监控软件，一站式配齐动态力学测量整套系统零部件。
