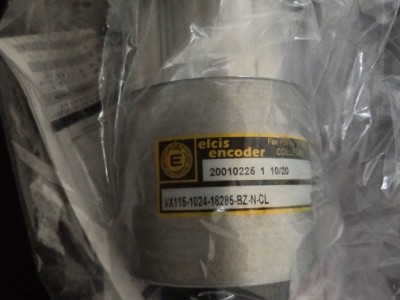

光电式位置测量编码器

1. 产品概述

意大利ELCIS编码器是1974年成立的专业位置传感设备，分为旋转式、线性式两大品类，包含增量型、绝对值型两种信号输出规格，用于采集设备主轴转角、直线位移数据，替代简易电位计、接触式码盘等传统位置检测元件。产品内置MICROPLAN微量调节机构，出厂全流程计算机老化筛选测试，兼顾标准化批量供货与非标定制开发，适配自动化设备高精度定位检测场景。

2. 工作原理 / 构造原理

旋转编码器依靠主轴带动光学玻璃码盘同步转动，光源透过码盘光栅形成断续光束，光电接收元件将光信号转化为脉冲电信号；线性编码器依托光栅尺直线移动完成位移采集。内置MICROPLAN微量调节器可微调光路间隙，校正信号相位偏差。增量型输出脉冲计数信号，绝对值型可直接输出唯一位置编码，搭配配套联轴器、连接器完成信号传输至PLC、运动控制器。

3. 材质参数 / 规格特性

壳体采用轻量化压铸铝合金做防腐喷涂，主轴不锈钢耐磨抗形变，密封件适配潮湿、轻度粉尘工况。旋转款脉冲范围覆盖512~25000线，输出最高频率1MHz；线性系列适配长行程直线位移测量；供电兼容5V、24V工业标准电压，防护等级IP65；配套VMF母头连接器、ESG弹性联轴器，新旧型号可直接替换装配，支持客户定制轴径、脉冲数、出线方式。

4. 核心优势 / 产品特点

内置MICROPLAN微量调整结构，出厂校正精度稳定，现场微调便捷；整机电子、机械部件全前置老化测试，长期运行故障率低；增量、绝对值、旋转、线性全品类覆盖，选型范围广；支持非标定制开发，适配特殊设备安装空间；信号输出频率上限高，适配高速伺服、高速主轴设备；全球配套技术网点，售后响应时效性强。

5. 主要用途 / 适用行业

用于数控机床、伺服机械手、包装印刷机械、纺织设备、起重升降装置、自动化生产线、金属加工机床的主轴定位、直线行程闭环控制，实现速度、转角、位移实时监测与精准定位。

6. 落地选型指南

小型伺服电机配套选用I/63SC、I/59C小型法兰编码器；高速重型主轴选用I/115R大尺寸高脉冲型号；直线模组、龙门设备位移检测选用L/F5C线性编码器；高速运转工况优先选择输出频率1MHz规格，安装需匹配ESG弹性联轴器缓冲同轴度误差。

7. 安装方法 / 使用方法

1. 选用匹配规格ESG联轴器连接电机主轴与编码器输出轴，校正同轴度；2. 通过法兰孔固定编码器壳体，避免壳体随轴同步转动；3. VMF连接器对接编码器出线与控制设备信号线，区分5V/24V供电回路；4. 上电后微调内置MICROPLAN调节器优化脉冲信号波形；5. 接入运动控制器完成原点校准，即可投入定位运行。

8. 施工注意 & 风险提示

同轴度偏差过大会加剧主轴磨损，缩短编码器使用寿命；禁止编码器外壳受外力撞击、挤压，易造成玻璃码盘碎裂；环境存在大量切削油、水雾需加装外部防护罩；供电电压长期偏离标准值会引发脉冲丢步、信号紊乱；不可私自拆解内置微量调节组件。

9. 采购说明 & 交付标准

标准脉冲、标准法兰型号常备现货，特殊脉冲、非标轴径、加长线缆支持图纸定制；单台起订，常规型号交期7-12个工作日；产品防尘密封包装发货，随货附带尺寸图纸、出厂检测报告、接线手册，联轴器、连接器可成套配套发货。

10. 质保售后规范

标准工业洁净工况整机质保12个月，码盘、线路板原厂工艺缺陷可免费更换；撞击浸水、超转速运行、私自拆解改造造成损坏不在质保范围；提供线上选型、同轴度校正、接线调试技术支持。

南京金倍得科技发展有限公司供应意大利ELCIS全系列位置传感产品，除旋转、线性编码器外，同步配套品牌专用连接器、弹性联轴器等安装配件，一站式配齐自动化设备位移检测整套传感零部件。
