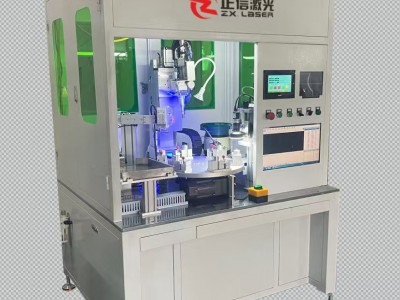

数据线精密光纤激光焊接机

1. 产品概述

数据线精密光纤激光焊接机是面向USB-A、Type-C、Lightning各类数据线接头加工的专用精密焊接设备，依托单模光纤微光斑激光工艺，替代传统电烙铁人工焊接，解决超细铜线、密针端子焊接易烫坏绝缘、焊点偏差大、生产良率偏低等痛点。设备搭载同轴视觉定位系统，以极小光斑完成微米级精密熔接，兼顾大批量自动化量产与小批量打样补焊需求，核心作用稳定完成线材端子、金属屏蔽罩、尾卡补强件的可靠焊接，保障成品抗拉强度与电气屏蔽性能。

2. 工作原理 / 构造原理

设备采用1064/1070nm单模光纤激光器输出高纯度细光束，光束经振镜扫描或光纤传导聚焦形成0.1~0.2mm微小光斑，光能瞬时转化热能熔化铜质工件完成熔合；整机由光纤激光发生器、水冷恒温系统、CCD同轴视觉定位模块、振镜扫描运动单元、精密工装夹具、氩气保护供气组件、数控控制系统组成。振镜机型依靠镜片高速扫描实现多点快速焊接，光纤机型通过柔性光路适配异形工件，低温半导体机型依靠980nm波长降低整体热输入，全程同步输送高纯氩气隔绝空气防止焊点氧化发黑。

3. 材质参数 / 规格特性

设备机架加厚方钢焊接成型，光路腔体轻量化铝合金，激光水冷部件采用高导热无氧铜，定位夹具使用调质45#钢；主流激光功率150至300W，光斑直径可控在0.1~0.2mm，最大不超过0.3mm避免损伤线材绝缘；脉冲脉宽0.5~3ms，工作频率50~200Hz，激光能量波动小于3%；视觉重复定位精度±0.02mm；振镜机型焊接效率100~500点每分钟，光纤机型30~100点每分钟；配套水冷循环系统，保护气体选用99.99%高纯氩气，供气流量15~20L/min。

4. 核心优势 / 产品特点

对比传统烙铁焊接，设备定位精度更高，热影响区域控制在0.5mm以内，不会灼伤线材绝缘皮层；微小光斑适配0.08~0.3mm超细铜丝与多针密脚Type-C接头；振镜机型加工速度大幅提升，单根线材焊接仅需1至3秒，量产良率可达99%以上；视觉自动对位减少人工校准工序，降低人力成本；分三种机型适配不同产能需求，低温半导体机型可加工不耐高温超薄软板线材，通用性覆盖量产、打样、维修多场景。

5. 主要用途 / 适用行业

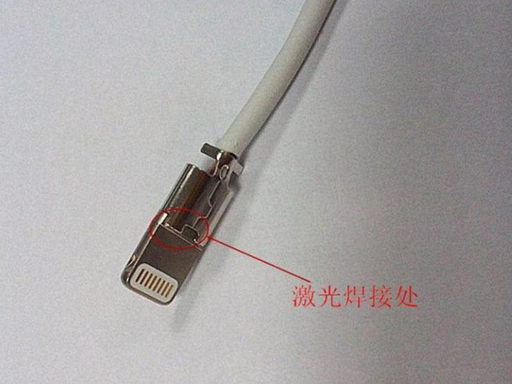

主要用于消费电子线材加工厂数据线生产，适配USB-A、Type-C、Lightning各类数码接头加工；可完成端子与内部铜芯、金属屏蔽罩与地线、尾部补强尾卡的点焊、连续缝焊作业，广泛应用于手机数据线、快充线材、耳机信号线等消费电子配件制造行业。

6. 落地选型指南

大批量Type-C多针线材量产选用振镜视觉款150~300W机型；小批量打样、异形线材维修补焊选用光纤传输半自动机型；极细线材、耐高温性能差的绝缘线材选用980nm半导体低温激光锡焊机；常规0.15~0.3mm标准铜线选用200W标准功率配置。

7. 安装方法 / 使用方法

设备放置平整台面调平机架，接入220V供电与工业水冷机组，连接高纯氩气输送管路；线材预先剥线清理油污，放入精密夹具固定，控制工件对接间隙≤0.05mm；启动CCD视觉自动识别焊盘完成偏差补偿，设定激光功率、脉宽、扫描速度参数，开启保护气后执行焊接程序；加工完成后依次开展焊点外观、拉力、导通绝缘检测。

8. 施工注意 & 风险提示

光斑尺寸超标、激光功率过高会造成绝缘层烧穿、铜丝断裂；保护气体纯度不足、流量偏小易出现焊点发黑、虚焊；工装夹具松动、视觉模块未定期校准会产生焊接偏位；设备运行时禁止直视激光光束，做好遮光防护；水冷系统水温异常会导致激光输出能量不稳定。

9. 采购说明 & 交付标准

标准振镜、光纤机型常备现货，多工位全自动流水线、定制低温机型支持非标定制；随货交付设备操作手册、光路维护说明、出厂性能检测报告、产品合格证，配套标准工装夹具、气路配件。

10. 质保售后规范

整机质保一年，激光器、水冷机组、视觉定位模块纳入质保范围；出现焊点缺陷、定位偏移、功率异常等问题可远程调试参数，激光镜片、工装治具等损耗件长期配套供货。

该设备细分振镜量产型、光纤半自动型、半导体低温机型三类，完整覆盖数据线焊前预处理、视觉自动对位、激光熔接、焊后检测全流程，针对超细铜丝、密针接头、金属屏蔽件开发专属焊接工艺，适配消费电子线材全品类精密加工生产。
