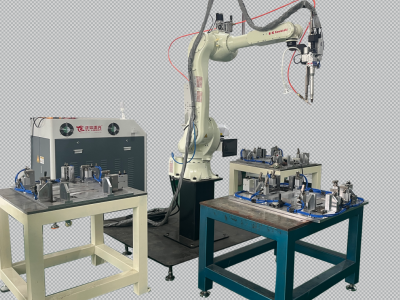

不锈钢三通管专用光纤激光焊接机

1. 产品概述

本设备为不锈钢三通管件定制化光纤激光焊接装备，是传统氩弧TIG焊接设备的升级替代机型。传统氩弧焊接三通相贯线热输入量大，管件变形严重、加工效率低，焊缝存在飞溅、氧化缺陷，后续打磨工序增加人工成本。该机依托光纤激光窄光斑集中能量特性，核心价值是自动化完成304、316L不锈钢三通相贯线一次性成型焊接，大幅压缩单件加工时长，降低焊后变形与表面处理工序，适配水暖、流体管件批量自动化流水线生产。

2. 工作原理 / 构造原理

设备由光纤激光发生器、四轴数控运动系统、专用三通水冷工装、双路氩气保护系统、数控控制系统组成。光纤激光器输出1064nm波长激光束，通过数控系统编译三通相贯线运动轨迹，工作台带动管件联动旋转；0.2-0.5mm微小光斑集中作用于管材对接缝隙，局部金属瞬时熔融熔合形成焊缝；同轴与管材背面同步通入高纯氩气隔绝空气，抑制焊缝氧化；水冷铜夹具持续带走管件多余热量，缩小热影响区域，全程数控程序自动运行，无需人工手持焊枪操作。

3. 材质参数 / 规格特性

设备床身为加厚铸铁材质，钢板壁厚12mm，整机外形3600×1800×2200mm，自重2800kg；激光器功率覆盖500W至3000W，行业通用1000-2000W区间适配多数三通管件；四轴数控平台重复定位精度±0.02mm，匹配专用同轴水冷铜夹具；适配0.5-5mm壁厚304、316L不锈钢三通；配套两路氩气供气，供气流量区间15-30L/min，可切换正负离焦模式适配不同熔深、表面成型需求；可搭配机械手上料实现全自动产线联动，管件规格可通过数控程序切换适配。

4. 核心优势 / 产品特点

对比传统TIG氩弧焊机优势显著：激光光斑能量高度集中，热影响区仅0.1-0.3mm，管件焊后变形极小；单件焊接仅需2-5秒，加工效率为氩弧焊5至10倍；焊缝成型平整无飞溅，耐腐蚀性优良，省去抛光打磨工序；数控轨迹精准复刻三通相贯曲线，焊接一致性稳定；水冷铜夹具散热效果好，搭配双面氩气保护，有效避免焊缝氧化、气孔缺陷；整机自动化程度高，可接入流水线实现无人批量加工。

5. 主要用途 / 适用行业

流体管材行业：水暖不锈钢三通、净水管道三通管件焊接；制冷暖通行业：换热管路、冷媒不锈钢三通加工；工程机械行业：液压流体不锈钢三通接头生产；厨卫五金行业：不锈钢给排水三通批量制造；适用于全部304、316L不锈钢薄壁至中厚壁三通管件自动化焊接加工。

6. 落地选型指南

0.5-1mm薄壁净水、小型水暖三通选用500-800W激光器；2-3mm常规厨卫流体三通选用1500-2000W主流机型；4-5mm厚壁工业液压三通选用2500-3000W大功率机型；小批量单机生产选用三轴数控基础款，大型流水线批量加工选配四轴联动搭配机械手自动上下料；对焊缝光泽度要求高选用正离焦工艺配置，需要深熔焊接选用负离焦参数机型。

7. 安装方法 / 使用方法

第一步将整机吊装至平整硬化地面，调平机床水平，接入三相380V供电与工业循环水冷机；第二步连接高纯氩气双路供气管道，调试供气流量；第三步更换对应规格三通定位工装，校准激光焦点、设定管件壁厚匹配的功率、焊接速度、离焦参数；第四步管件酒精清洁去除油污氧化皮，工装定位点焊预固定；启动数控程序自动走相贯线轨迹完成焊接，加工完成后延迟停气保护焊缝冷却。

8. 施工注意 & 风险提示

禁止使用纯度低于99.999%氩气，易产生气孔、发黑氧化；管件对接间隙超过0.1mm、错边量超标会出现未熔合缺陷；长期超额定功率运行会缩短激光器使用寿命；激光光路禁止硬物触碰划伤光学镜片；加工时未开启水冷夹具会造成管件严重变形；加工区间禁止直视激光光束，做好激光防护措施。

9. 采购说明 & 交付标准

单台设备可起订，流水线成套自动化焊接产线交期15-30个工作日；设备分体钢架木架防护整车物流配送；每台设备附带出厂焊接试样检测报告、整机合格证、数控操作手册；激光器功率、轴数、是否配套机械手可按需选配，到货核对机床无变形、光路系统完好完成验收。

10. 质保售后规范

整机原厂质保12个月，激光器核心光学部件质保24个月，质保覆盖机床床身、数控系统、激光发生器原生质量故障；管件装配间隙不达标、氩气纯度不足、违规超功率操作、镜片人为划伤造成的加工缺陷不在赔付范围；采购后提供线上工艺参数调试、设备操作培训，大批量管件加工项目可配套专属焊接工艺方案；经检测确认设备出厂质量缺陷，可免费更换故障配件、上门检修调试。

三通管激光焊接机专为不锈钢三通相贯线焊接开发，依托光纤激光小光斑高能量加工工艺，搭配四轴数控联动、水冷工装、双面氩气保护系统，适配0.5至5mm壁厚304、316L不锈钢管件批量自动化焊接，具备变形小、加工速度快、焊缝成型优质、自动化程度高的特性，配套完整标准化焊接工艺参数，适配水暖、制冷、液压五金各类不锈钢三通管件生产企业采购配套。
