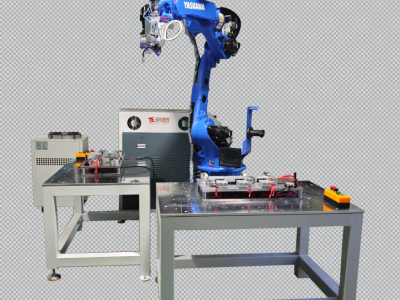

锂电池专用光纤激光焊接设备

1. 产品概述

本设备为动力电池、储能锂电池产线专用精密激光焊接装备，是超声焊接、电阻焊接设备的升级替代机型。传统焊接工艺压力挤压易造成超薄极耳变形、电芯隔膜高温损毁，铜铝异种金属焊接易产生高阻脆性夹层，影响电池充放电性能。该设备采用单模光纤激光非接触加工方案，核心价值是完成电芯极耳、密封钉、盖板、汇流排、电池包壳体全工序精密焊接，极小热输入保护电芯内部结构，稳定控制焊缝内阻，适配锂电池自动化量产工艺标准，覆盖圆柱、方形、储能模组全品类电池加工。

2. 工作原理 / 构造原理

整机由单模光纤激光发生器、高速振镜扫描焊接头、视觉定位系统、水冷工装夹具、多路惰性气体保护装置、数控运动控制系统构成。激光器输出1064/1070nm窄光束激光，经振镜高速扫描传导至焊接工位，视觉系统自动识别工件定位，定位精度可达±0.02mm；高能量光斑瞬间熔融铜、铝金属接触面形成致密熔合层，全程无机械挤压接触；同步通入氩气、氮气隔绝空气抑制氧化，水冷工装快速带走多余热量缩小热影响区，脉冲与连续两种输出模式切换适配薄箔点焊、厚板材密封环焊，自动化程序连续完成多工位批量焊接作业。

3. 材质参数 / 规格特性

设备底座采用15mm加厚铸铁板材，整机尺寸4000×2000×2400mm，自重3200kg；标配单模光纤激光器光束质量M²≤1.2，光斑区间0.1~0.5mm，功率分500W至6000W多档位；振镜扫描焊接速度3000-5000mm/s，单点焊接时长低于0.1s；工装搭配紫铜水冷散热结构，分脉冲、连续、光束摆动三种焊接模式，摆动频率800-1500Hz；适配0.01~0.4mm超薄铜铝箔叠焊、厚汇流排、电池壳体密封焊接；分单工位、多联机自动化产线机型，可搭配上下料机械手实现全流程无人生产。

4. 核心优势 / 产品特点

对比超声焊、电阻焊优势突出：热影响区域小于0.2mm，不会灼伤电芯隔膜，降低电池报废率；无机械挤压接触，超薄铜铝箔不会出现变薄、形变问题；焊缝熔深大、结构致密，焊接内阻更低，适配电池大电流充放电工况；加工速度快，量产良率稳定在99.5%以上；可直接完成铜铝异种金属焊接，严格控制脆性夹层厚度；搭配视觉自动对位，多焊点密排极耳加工一致性强，惰性气体保护避免焊缝氧化发黑，无需后续打磨处理。

5. 主要用途 / 适用行业

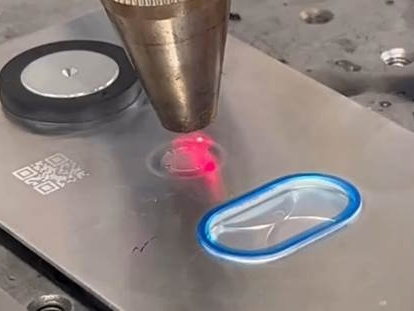

动力锂电行业：方形、圆柱锂电池极耳、盖板、密封钉封口焊接；储能电池行业：储能模组汇流排、铜铝软连接串并联焊接；新能源整车PACK产线：电池包下壳体、边框密封焊接；3C消费锂电行业：小型锂电池极柱点焊；适配各类铜、铝及铜铝异种金属锂电池焊接全工序加工。

6. 落地选型指南

小型电芯极耳、密封钉加工选用500-1500W脉冲光纤机型；电芯极柱、常规汇流排焊接选用2000-3000W连续激光器；厚铜排、电池包箱体密封选用4000-6000W大功率机型；多焊点密排极耳量产优先选用振镜扫描机型；长焊缝、环形密封焊选用光束摆动焊接头；铝材质工件配套高纯氩气供气，纯铜工件可选用氮气保护降低使用成本。

7. 安装方法 / 使用方法

第一步设备吊装至平整硬化车间地面，调平机床底座，接入三相380V电源与工业冷水机；第二步连接氩气、氮气保护管路，调试对应材质供气流量；第三步导入对应电池型号焊接程序，视觉系统完成坐标标定；第四步清理极耳、盖板工件表面油污氧化层，工装定位固定工件；启动自动化程序完成扫描焊接，加工结束后延长供气时间，待焊缝完全冷却再下料。

8. 施工注意 & 风险提示

禁止氩气纯度低于99.99%用于铝材焊接，易出现气孔、氧化发黑；铜铝异种焊接不可盲目加大功率，过量热输入会增厚脆性夹层提升电池内阻；加工过程冷水机停机将造成热影响区扩大，损坏电芯；激光光路镜片禁止硬物触碰划伤；焊接工位禁止无防护直视激光光束；工件表面油污、粉尘未清理会引发飞溅、熔池塌陷缺陷。

9. 采购说明 & 交付标准

单台设备可独立采购，整套锂电池自动化产线订单交期20-35个工作日；设备分体木架钢架防护整车物流配送；每台设备附带焊接工艺试样、整机出厂检测报告、设备合格证、数控操作说明书；激光器功率、振镜、自动化机械手配置可按需选配，到货核对机床无变形、光学系统完好完成验收。

10. 质保售后规范

整机原厂质保12个月，光纤激光发生器核心部件质保24个月，质保覆盖机床结构、振镜、控制系统原生制造缺陷；工件预处理不达标、保护气体纯度不足、超功率长期运行、镜片人为损坏造成焊接不良不在赔付范围；采购后提供线上焊接工艺参数调试、设备操作培训，大型锂电产线可配套全套定制焊接工艺方案；经检测确认设备出厂质量问题，可免费更换故障配件、上门检修调试。

锂电池激光焊接设备依托单模光纤激光非接触精密加工工艺，针对锂电池铜、铝及铜铝异种金属开发成套焊接方案，覆盖电芯极耳、密封钉、盖板、汇流排、电池包壳体全工序加工，具备低热影响、无挤压变形、高速量产、低内阻焊缝等特性，符合动力电池、储能电池自动化产线标准化生产工艺要求，适配新能源锂电制造企业配套采购使用。
