薄膜分切设备专用碳纤维辊

1. 产品概述

薄膜分切专用碳纤维辊属于高端复合材料传动辊筒配件，伴随光学薄膜、包装膜高速分切生产线升级需求研发，主要替代传统钢制、铝制金属辊筒。设备核心定位为薄膜输送导向、展平防褶皱工序配套部件，核心价值是解决金属辊自重高、转动惯性大、高温易变形、酸碱环境易锈蚀的行业痛点，依托轻量化、高刚性、低热膨胀特性提升分切机运行速度与薄膜成品平整度，适配高速精密薄膜加工工况，延长生产线易损件更换周期。

2. 工作原理 / 构造原理

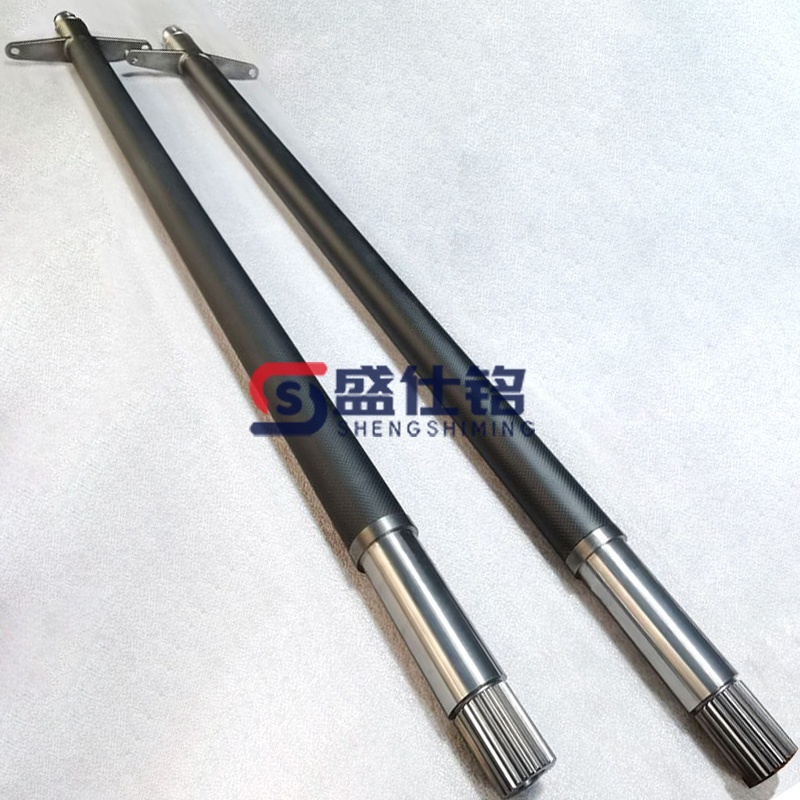

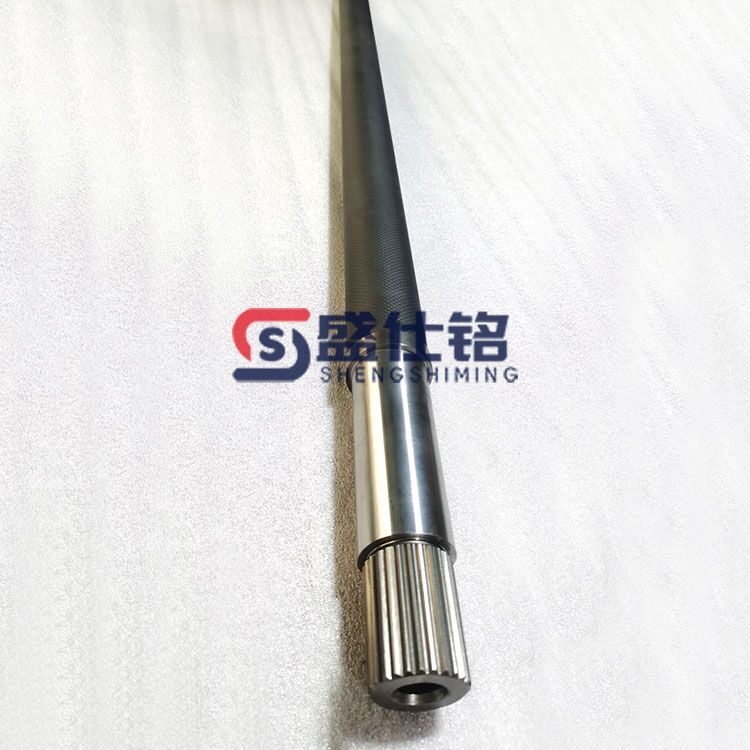

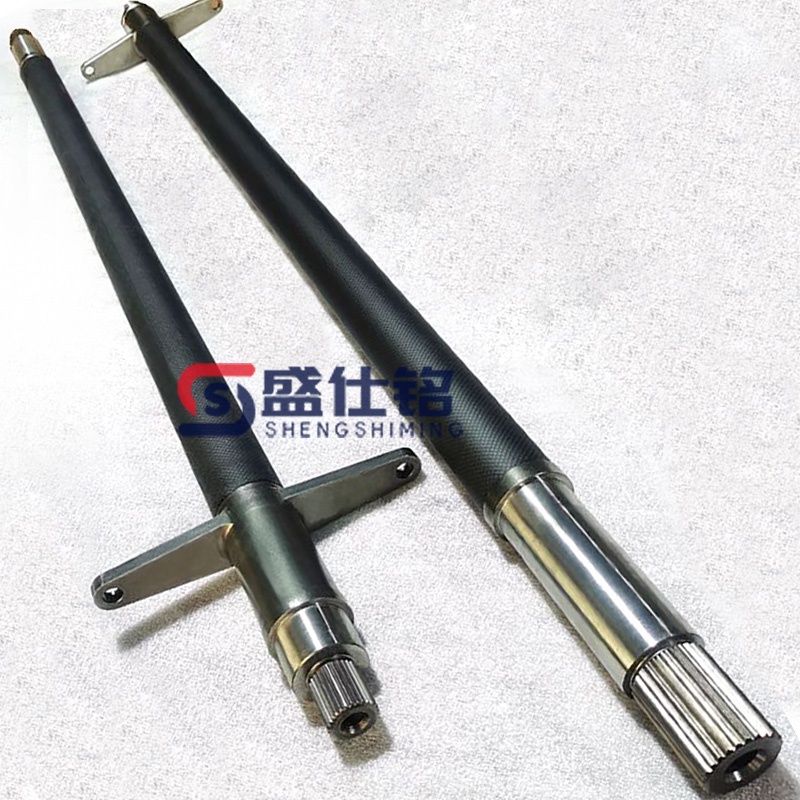

整机由数控缠绕碳纤维空心辊筒、合金钢金属轴头、表层精密研磨防护层三部分构成。采用环向+螺旋复合缠绕工艺，碳纤维沿受力方向分层排布浸润耐高温环氧树脂，经恒温模具一体固化成型空心辊体；两端装配精加工合金钢轴头，对接设备轴承与传动机构；薄膜经过辊体外圆表面完成输送导向、张力展平，辊体轻质结构降低启停惯性，低膨胀材质在烘干高温区间维持外径尺寸稳定，避免薄膜拉伸褶皱；表层可做镜面、防滑、防静电涂层处理，适配不同薄膜材质的摩擦输送需求。

3. 材质参数 / 规格特性

辊筒基材采用T700连续PAN基碳纤维搭配耐高温环氧基体，密度1.6g/cm³，辊筒标准壁厚20mm，常规外径120mm，辊身标准长度1500mm，长度区间500至6000mm、外径50至800mm、壁厚10至40mm全部支持非标定制。辊筒动平衡等级可达G2.5，直线度≤0.1mm/m，适配生产线400m/min高速运转，长期使用温度区间零下30摄氏度至150摄氏度；可根据薄膜工况定制镜面、哑光、防静电、镀铬耐磨表层，辊筒空心结构进一步减轻自重，径向最大承重800kg。

4. 核心优势 / 产品特点

对比钢制辊筒，整体减重60%以上，转动惯量大幅降低，设备启停响应更快，生产线能耗下降15%-30%；碳纤维高模量结构高速旋转挠度极小，热膨胀系数接近零，高温烘干工序不会出现辊体弯曲变形，薄膜厚薄、张力更均匀；非金属基材耐酸碱、耐油墨溶剂腐蚀，潮湿化工工况无锈蚀风险；动平衡精度更高，运行振动更小，减少轴承、减速机磨损；表层涂层方案丰富，适配多种薄膜材质，长期连续作业维护频次低，使用寿命为金属辊筒3倍以上。

5. 主要用途 / 适用行业

适配塑料薄膜生产线、光学膜涂布设备、高速薄膜分切机、包装膜复合机械；作为设备碳纤维导辊、展平辊使用，完成薄膜原料输送、张力调节、褶皱展平工序；适配PE、PET、BOPP、锂电池隔膜等各类薄膜加工，配套高速分切、涂布、收放卷全流程设备。

6. 落地选型指南

普通包装薄膜常温分切选用标准环氧碳纤维辊；光学薄膜、锂电隔膜高洁净工况选用镜面防静电表层款；产线带有烘干高温工序选择耐高温改性树脂辊筒；宽幅大张力薄膜选用加厚25-40mm壁厚高承重辊；生产线线速300m/min以上需确认G2.5高精度动平衡工艺。

7. 安装方法 / 使用方法

安装：吊装辊筒对准设备轴承座，装配轴头密封件，校正辊筒水平与平行度，完成动平衡复检后固定轴承压盖；使用：设备低速空载试运行确认无振动异响，再加载薄膜正常分切生产；日常仅需擦拭辊面粉尘、胶渍，无需定期除锈保养。

8. 施工注意 & 风险提示

禁止硬质金属工具大力撞击辊体外表面，易划伤防护涂层；不可长期接触强氧化性浓酸碱，会腐蚀表层树脂；辊筒吊装仅可夹持两端金属轴头，禁止捆扎碳纤维筒身；超出150℃持续高温环境会降低树脂刚性，加剧表层老化；薄膜内混入硬质颗粒易造成辊面划痕，需前置过滤除杂。

9. 采购说明 & 交付标准

支持辊身长度、外径、壁厚、表层涂层、轴头尺寸全规格非标定制，标准型号无起订量，常规交期5-8个工作日，防震木架密封物流配送；随货附带材质检测报告、动平衡检测证书、产品合格证，出厂前完成高速空载振动、尺寸精度全检。

10. 质保售后规范

成品辊筒整机质保18个月，质保覆盖辊筒分层、轴头装配松动等生产制造缺陷；人为撞击划伤、超温腐蚀、违规吊装造成损坏不在质保范围；可远程提供辊筒工况选型、设备装配调试技术指导，长期配套表层修复、尺寸改型加工服务。

本款薄膜分切专用碳纤维辊包含导辊、展平辊两类通用结构，采用数控碳纤维缠绕固化一体成型工艺，兼顾轻量化、高刚性、耐腐耐高温多重性能，适配各类薄膜高速分切、涂布生产线导向展平工序，可全面替代传统金属辊筒，降低设备能耗与运维成本，提升薄膜加工成品良品率。
