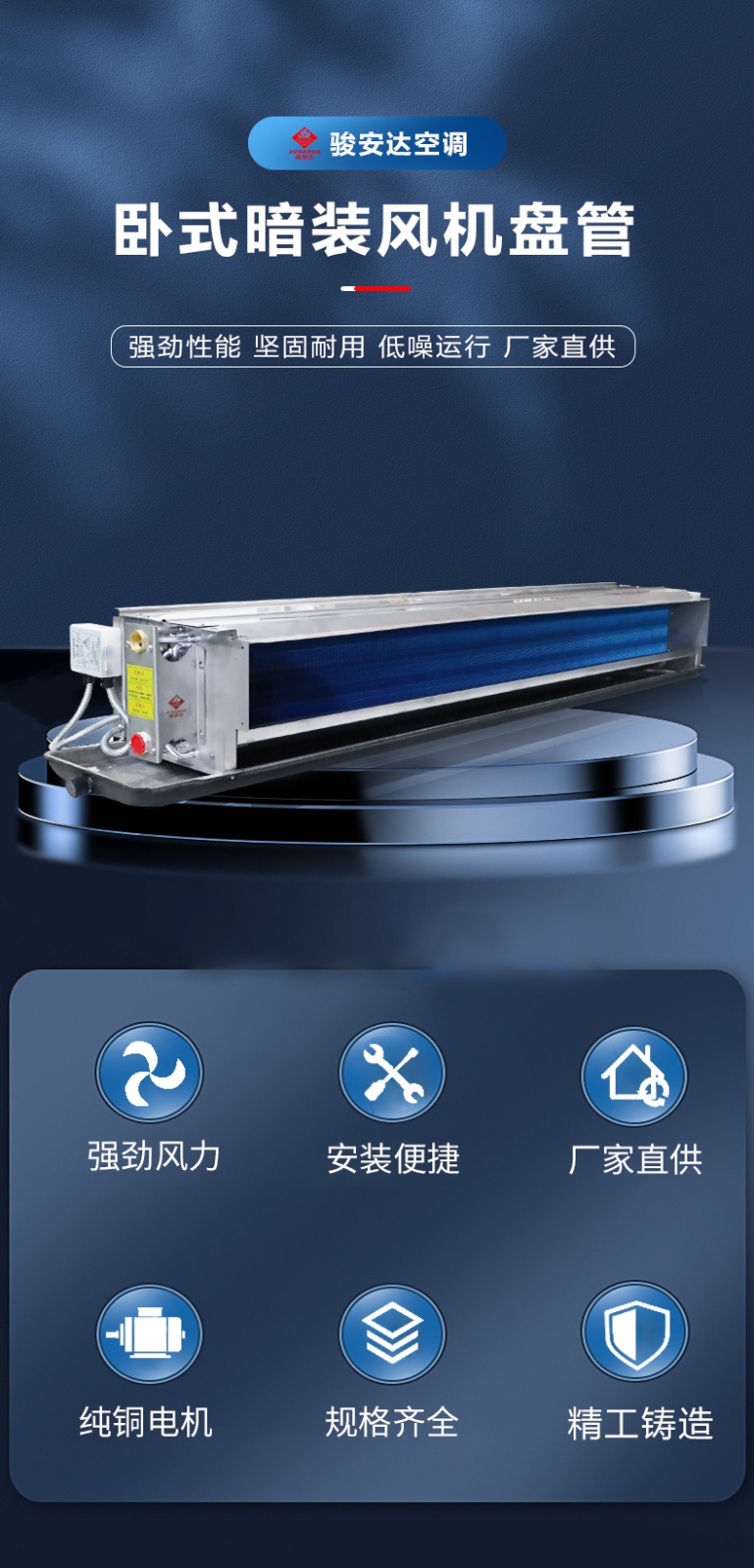

FP-204WA 卧式暗装风机盘管

一、产品概述

FP-204WA卧式暗装风机盘管是中央空调水系统标准化商用末端设备，该品类伴随集中式水冷空调系统普及发展而来。传统立式明装风机会占用室内地面空间、破坏装修整体观感，本机型采用吊顶隐藏式结构替代明装冷暖设备，核心价值是依托水循环换热实现大面积分区控温，同时节约室内可用空间，低噪稳定运行特性适配长时间营业类商用场所，是暖通批量工程配套通用经典机型。

二、工作原理/构造原理

整套机组依靠水冷介质换热实现温度调节，中央空调主机产出冷水或热水通过管路送入内部紫铜铝翅片换热器；内置离心风机持续驱动室内空气循环流经换热组件，空气与管内水流完成热量交换，低温水吸热实现制冷，高温水释热完成制热；完成换热后的空气经出风口均匀送出，水流回流至空调主机循环复用。机组内置滤网可过滤空气中粉尘杂质，同步完成基础空气净化，减震结构削弱电机运转震动，实现静音送风。

三、材质参数/规格特性

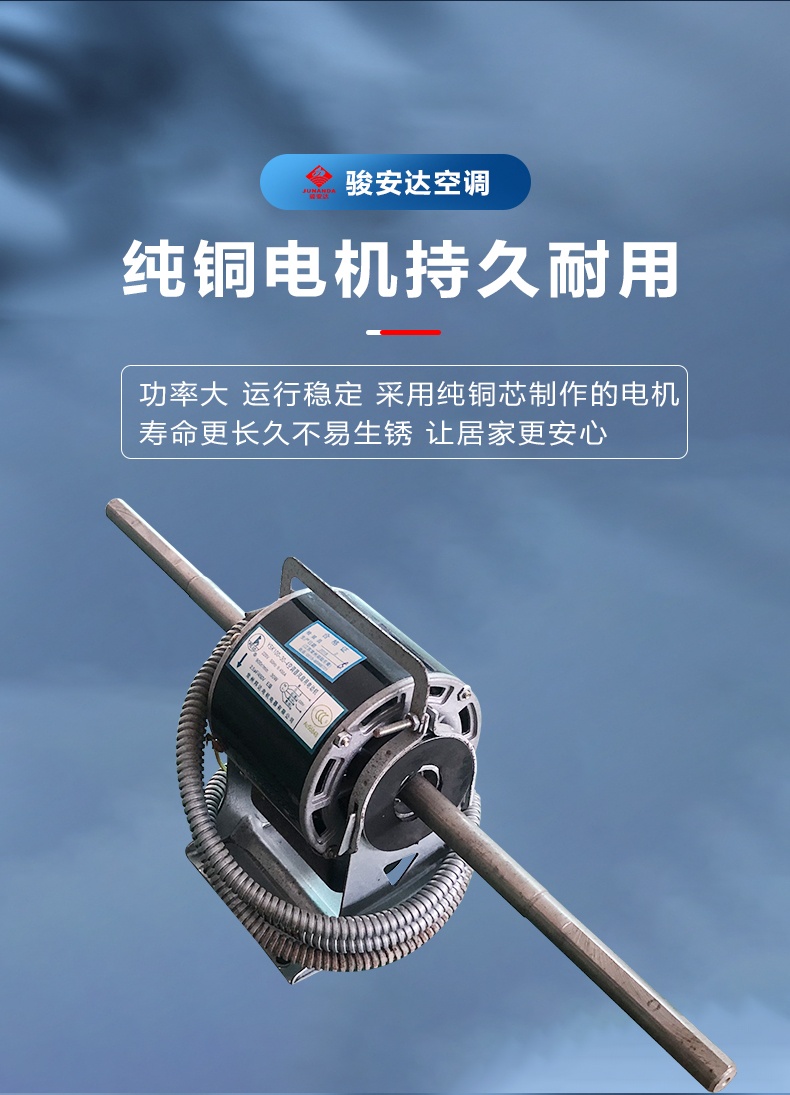

整机为模块化一体结构，壳体采用冷轧钢板冲压后静电喷塑防锈处理；核心换热件由均匀壁厚紫铜管搭配密集铝翅片组成，分为两管制、三管制两种管路结构；配备动平衡校正前倾式离心风轮与纯铜线三档调速电机，自带减震降噪配件。额定风量2040m³/h，机身尺寸固定，管路结构、送风静压可按需微调，出厂完成风量、噪音、承压全性能检测，指标符合风机盘管国标规范。

四、核心优势/产品特点

对比明装风机设备，整机完全隐藏吊顶内部，不占用室内地面空间，适配各类室内装修设计；三档调速可灵活匹配不同冷热负荷，离心风轮送风量大、风压充足，搭配减震结构运行噪音更低；紫铜铝翅片换热结构导热效率高，纯铜电机功耗低、长期运转温升小；钢板壳体防腐抗变形，接水盘密闭防渗漏，两管制基础款工程采购成本更低，三管制控温精度更高，适配不同预算与场所等级需求。

五、主要用途/适用行业

适配各类大中型商用室内空间，广泛用于连锁酒店、高层写字楼、综合商场、商务展厅、高端会所、开放式办公区，搭配水冷中央空调主机使用，可单台独立分区控温，适用于人员长期停留、需要全天候稳定冷暖供给的商业暖通工程项目。

六、落地选型指南

常规酒店、商场、普通写字楼选用两管制机型，满足基础冷暖需求；高端会所、精密办公空间选用三管制独立管路机型提升控温精度；大开间、通风损耗大区域选用标准高静压款；供水温度长期偏低、水质一般场景可选用加厚铜管换热器机型。

七、安装方法/使用方法

施工阶段通过吊杆将整机吊装于吊顶龙骨上方，预留检修口、出风口、回风口，对接冷热水管路与冷凝水管，接通220V供电线路；吊顶封闭后仅风口外露，使用时调节档位开关控制风量大小，实现室内升温、降温，定期拆卸滤网冲洗即可维持送风洁净度。

八、施工注意&风险提示

吊装吊杆需匹配整机重量，禁止简易细杆吊装引发坠落；水路安装必须加装阀门、排气阀，避免管路气堵影响换热；冷凝水管设置合理坡度，防止积水溢漏；不可长期超65℃高温供水运行，易加速内部密封件老化；出风口、回风口不可完全封堵，否则会造成电机过载故障。

九、采购说明&交付标准

管路制式、送风静压可按需调整，标准尺寸整机现货配套供应，大批量工程订单可统一排产；每台机组随货附带出厂性能检测报告、产品合格证、安装使用说明书，整机封闭包装配送。

十、质保售后规范

核心电机、换热盘管质保周期以出厂约定为准，出厂存在漏风、漏水、电机运转异常等固有质量问题可免费复检更换配件；配套技术支持，提供吊装施工、管路对接、工况匹配等暖通工程安装指导。
