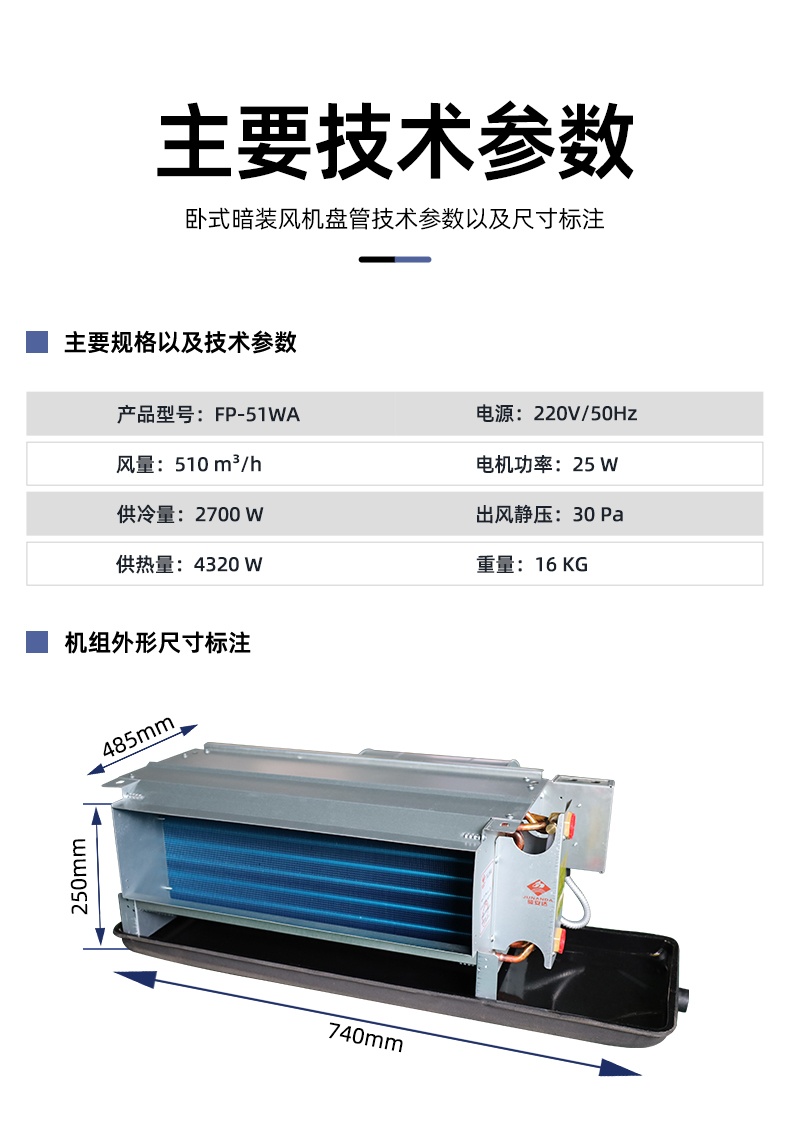

卧式暗装冷暖风机盘管 51 型

卧式暗装冷暖机盘管 51 型 夏季制冷冬季制热

FP-51 卧式暗装机盘管，俗称51 型卧式暗藏盘，是空调系统主流末端设备，依托集中冷水 / 热水循环实现制冷、制热。整机采用卧式吊顶暗藏式结构，主体隐藏安装于吊顶内部，仅保留出口、回口与检修口，不占用室内地面与活动空间，外形简约、适配各类装修格。

本型号量、冷量属于中小常规规格，适配单间客房、办公室、小商铺、病房等独立小空间；分为标准型、带回箱、高静压、静音型、超薄型等多款配置，水冷换热、运行稳定、安装灵活，广泛应用于酒店、写字楼、公寓、医院、商场、家装等场所，也是暖通工程用量的标准机型之一。

二、工作原理

制冷工况

空调冷水通入机组换热盘管，室内空被机抽吸穿过低温盘管，空热量被冷水带走，降温后送出，实现室内制冷降温。

制热工况

切换为空调热水循环，高温热水流经盘管加热空，热送出完成采暖。

流循环

室内空由回口吸入，经过滤网除尘、盘管换热后，由送口送出，形成室内密闭循环，持续调节室温。

排水原理

制冷时空中水汽遇冷凝结成冷凝水，汇集至底部接水盘，通过冷凝水管统一排出室外，防止滴水漏水。

三、整机结构与核心部件

1. 箱体框架

采用优质镀锌钢板冲压成型，板材厚实、强度高、不易变形，具备防锈、防腐、防潮特性。箱体拼接密封严实，减少漏、冷量损耗；整体卧式紧凑设计，适配常规吊顶安装空间。

2. 换热盘管（核心部件）

采用紫铜管 + 亲水铝翅片结构：

紫铜管导热系数高、耐压耐腐蚀、不易破裂漏水，出厂逐台保压检漏；

铝翅片排列密集，换热面积大，冷热交换效率高；

翅片表面做亲水涂层，冷凝水滑落顺畅，不易积留、滋生霉菌。

3. 机与电机

搭载低噪声前倾多翼离心机，量大、送均匀、流和；

纯铜线异步电机，功耗低、动力足、耐高温、运转平稳，支持长时间连续工作；

标配三档速（高 / 中 / 低），可按需调节量与冷暖效果。

4. 过滤装置

进口配备可拆卸过滤网，有效拦截灰尘、毛发、絮状物，净化循环空；滤网拆装简单，便于日常清洗维护，避免堵塞影响量。

5. 接水盘与排水系统

一体成型大坡度防腐接水盘，无拼接缝隙，冷凝水汇集快、排水顺畅。标准配置自带标准排水口，适配常规重力排水；吊顶过高、管路复杂场景可加装冷凝水提升泵。

6. 回结构（选配）

一体密闭回箱款：机组集成整体回箱体，现场无需单独制作回管道，密封性更强，可阻挡吊顶内灰尘、杂倒灌，简化施工流程，是工程标配款式。

7. 控制方式

常规搭配机械三速开关 / 液晶温控器，手动切换速、模式、启停；也可接入楼宇自控系统，实现集中远程控制。
