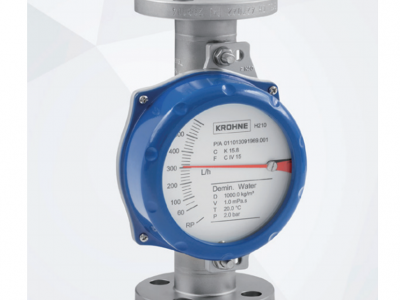

KROHNE 科隆 H250 M40 机械式转子流量计

国内外标准规范说明

科隆H250 M40转子流量计设计制造同步遵循国际仪表安全规范与国内流量计量国标，IEC 61508为功能安全SIL2等级设计基准，规范无电源机械仪表故障安全架构；国内GB/T 13236-2019《金属管浮子流量计》统一规定转子流量计精度、温压耐受、出厂检定、外观结构全部技术指标，国内化工、油气项目验收均以此国标作为判定依据。

防爆性能按照ATEX、IECEx两套国际防爆体系完成整机检测，覆盖全部易燃易爆气体、粉尘工况；高温高压款仪表完成冷热循环、压力冲击耐久测试，全系列产品出厂完成重复性、线性精度全检，满足工业连续生产计量合规要求。

无源机械转子测量的基础工作原理

这款仪表采用完全纯机械测量架构，区别于电磁、雷达等需要供电的电子流量仪表，整机内部无耗电电子元器件，仅依靠流体介质自身推力完成流量检测。

仪表垂直安装，内部设有锥形金属测量管，管内装配可自由上下滑动的转子浮子，流体从测量管下端向上通入，介质浮力与流体冲击力共同托起转子；流量越大，流体推力越强，转子上升高度越高，刻度面板指针同步联动位移，依靠转子停留高度直观对应瞬时流量数值。

整套测量结构不依赖电路、电路板、传感器供电，从根源消除电路短路、电火花起火隐患，即便在完全断电的现场依旧可以稳定读取实时流量数据，布线改造难度大幅降低。

全封闭壳体耐高温高压，适配恶劣腐蚀工况

仪表整机采用加厚封闭式铸铝防护外壳，内部测量腔体完全密封隔离，外部粉尘、水汽、腐蚀性挥发气体无法侵入测量内部，避免杂质卡滞转子造成读数失灵。

核心测量管路选用316L不锈钢基体，针对强酸碱、含氯离子腐蚀介质可替换哈氏合金、钛合金转子组件，介质温度可覆盖-40℃低温冷媒至450℃高温导热油、蒸汽工艺管线，最高承压40bar，适配绝大多数化工高压反应管线、热油循环系统。

一体式密封结构减少内部活动部件外露磨损，长期连续运行不会出现转子卡涩、刻度漂移问题，相比普通塑料转子流量计，使用寿命提升数倍，适合24小时不间断连续生产工位使用。

本质安全无源结构，高危防爆场景核心适配优势

无需外接供电是本款转子流量计最突出的行业优势，整机不存在任何通电元器件，不会产生电火花、短路发热等引燃风险，天然满足高危防爆工况本质安全使用需求。

仪表取得完整ATEX、IECEx国际防爆资质，气体防爆Zone0至Zone2全区间、粉尘防爆Zone20至Zone22全区间均可合规安装，炼油、煤化工、天然气处理、溶剂制药等高风险车间无需额外防爆隔离配套，简化现场防爆设计方案。

就地显示面板采用高对比度刻度盘与耐磨指针，强光露天厂区、昏暗密闭管廊内部都能清晰识别刻度数值，不用配套二次显示仪表，现场巡检人员可直接完成流量记录，减少自控系统硬件投入。

宽量程精度分级，多规格管道灵活对接

产品区分两种精度档位，常规工艺监控选用±1.5%FS高精度版本，满足原料配比、精密输送计量管控；经济型±2.5%FS规格适合冷却水、公用工程普通管线监测，平衡采购成本。两类规格重复性误差均控制在0.5%以内，多次读数无明显偏移，计量稳定性可靠。

管道连接方式标准化，支持国标法兰、NPT/G管螺纹两种主流接口，可直接对接现有工业管道，无需定制转接管件，管线改造施工工作量更低；整机采用模块化拆分设计，转子、测量管、显示面板均可单独拆装更换，后期维修不用整体拆卸仪表管线。

量程覆盖小流量试剂管线至大流量循环主管线，单台仪表可兼顾微量添加剂输送、大流量循环换热介质监测，一台仪表适配多段工艺管线流量管控需求。

分行业选型使用指引

石油、天然气、煤化工高危管线优先选用本款无源防爆型号，无电源结构规避防爆整改成本，高温导热油管线搭配高温耐温组件，适配400℃以上热油循环；

精细化工、制药溶剂输送选用哈氏合金转子版本，抵御酸碱有机溶剂腐蚀，无菌管线可配套抛光卫生级测量管；

水处理、公用工程冷却水、压缩空气管线选用经济型精度型号，安装简单，维护频次低，降低车间运维工作量；

高温蒸汽、导热油换热系统选用高压耐高温款，40bar承压结构适配密闭循环高压管路，避免高温介质泄漏风险。

现场安装与日常维护基础注意事项

仪表必须严格垂直安装，倾斜会造成转子受力偏移，引发流量读数偏大或偏小，安装前后预留直管段，入口保证5倍管径、出口3倍管径直管，减少涡流干扰转子升降；

介质含固体颗粒、杂质的管线前端建议配套过滤器，防止硬质颗粒卡在转子与锥形管缝隙，造成卡滞故障；

日常巡检仅需观察面板指针刻度，无需通电调试，每12个月停机拆检一次转子光滑度，出现磨损、腐蚀及时更换转子组件；

防爆区域检修拆装时，保持管线泄压、介质排空后再拆卸壳体，避免挥发性介质外泄形成爆炸混合气体。

品牌生产实力说明

KROHNE科隆深耕工业流量测量仪表研发制造多年，H250 M40金属管转子流量计整套机械测量结构自主加工，具备全球防爆、功能安全全套实验室检测资质，模块化结构支持材质、接口、精度等级定制，无源机械架构适配各类无供电防爆现场，配套完整选型、安装调试技术资料，广泛配套化工、油气、制药、水处理工业生产线流量计量使用。
