高强度抗扭轻量化碳纤维传动转轴

1. 产品概述

高强度抗扭轻量化碳纤维传动转轴是高速设备动力传递专用复合轴类构件，伴随高速纺织、印刷、精密加工设备轻量化升级需求研发，主要替代碳钢、不锈钢金属传动轴。产品核心定位为各类自动化设备动力传输、同步传动核心部件，核心价值是解决传统金属轴自重偏大、高速转动惯性大、酸碱工况易锈蚀、长期扭矩载荷易弯曲变形的行业痛点，多层交叉缠绕纤维结构抗扭性能突出，适配超高转速连续运转，有效使用寿命可达15年，无需定期除锈、校正动平衡维护，适配多行业高速连续化工况。

2. 工作原理 / 构造原理

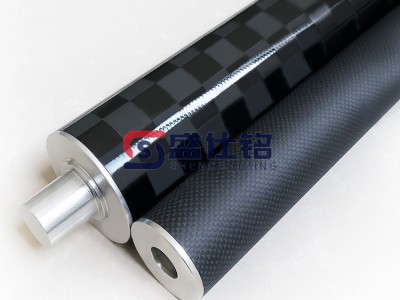

整机由多角度数控缠绕设备、恒温固化烘箱、轴头压装工装、数控精密机加工机构组成。采用环向+45°交叉复合缠绕工艺，碳纤维沿轴向、扭转受力方向多层排布，完全浸润高抗扭环氧树脂，经恒温模具一体固化成型中空管状轴体；两端压装精加工合金钢轴头，实现与设备联轴器、轴承稳定装配；设备高速运转时，交叉排布碳纤维分散扭转、拉伸复合载荷，中空结构大幅降低整体自重，减小启停转动惯性；树脂基体隔绝酸碱盐腐蚀介质，阻断静电传导，成型轴体可完成车削、钻孔、铣键槽二次精密加工，长期交变扭矩作用无塑性记忆形变。

3. 材质参数 / 规格特性

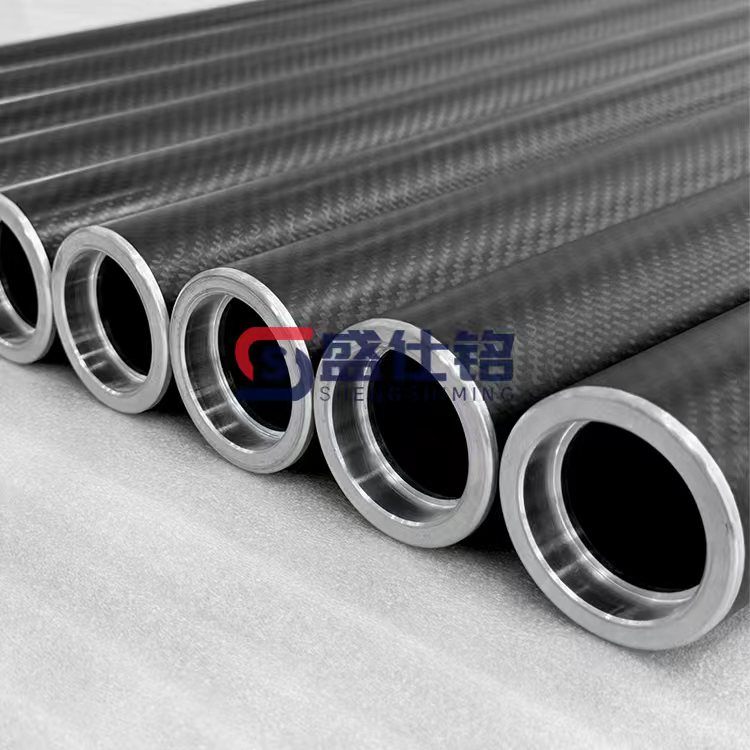

增强基材采用T700级连续PAN基碳纤维搭配高抗扭耐酸碱环氧基体，型材密度1.6g/cm³，标准出厂定尺2000mm；中空管状标准外径60mm、内径40mm、壁厚10mm，外径、内径、壁厚、轴身长度全部支持来图非标定制。轴向抗拉强度1800MPa，达到普通钢材8至10倍，弹性模量优于碳钢，抗蠕变、抗疲劳抗扭性能突出；动平衡精度可达G2.5，适配最高8000r/min高速运转，长期使用温度区间零下25摄氏度至120摄氏度，具备原生抗静电、耐盐雾腐蚀性能，支持数控车削、铣键槽、钻孔各类精密机加工。

4. 核心优势 / 产品特点

对比钢制传动轴，整体自重降低80%，高速转动惯量大幅减小，设备启停响应更快，传动电机能耗显著降低；相较于铝合金传动轴，抗扭承载性能更强，长期持续扭矩运转不会弯曲变形，传动同步精度稳定；树脂基体隔绝酸碱、油墨、盐雾介质，化工、印染潮湿车间无锈蚀隐患；整体运行振动幅度小，减少轴承、联轴器磨损损耗；轴体车削、铣键槽加工便捷，长期连续运转仅需清理表面粉尘，无定期校正、防腐养护工序，设备停机维修频次更低。

5. 主要用途 / 适用行业

适配纺织高速分切设备、印刷造纸自动化产线、航空舰艇传动机构、各类精密机械动力输送装置；民用场景覆盖高端体育器材传动轴、乐器承重转轴；作为设备高速传动主轴、同步输送转轴、动力连接轴，依据设备图纸定制外径、长度、扭矩适配规格，适配干湿腐蚀、高温、无电磁干扰高速运转作业环境。

6. 落地选型指南

普通常温中速传动设备选用标准抗扭环氧碳纤维传动轴；印染、化工酸碱盐雾工况选用乙烯基酯耐腐树脂升级款；超高转速、大扭矩重载传动场景选用15-25mm加厚管壁；持续100℃以上高温传动工况选用耐高温改性树脂基材；多同步联动设备提供传动图纸定制对应抗扭规格轴体。

7. 安装方法 / 使用方法

加工：按照传动装配尺寸车削轴头配合位，硬质合金铣刀加工传动键槽；装配：搭配绝缘垫片、弹性联轴器对接设备动力端，校正轴体同轴度；使用：替换原有金属传动轴，空载低速试运行校正动平衡后即可高速连续传动，定期擦拭轴身粉尘、油污杂质。

8. 施工注意 & 风险提示

禁止长期接触强氧化性浓酸、熔融高温强碱，会腐蚀轴体外层树脂防护层；机加工环节做好防尘防护，碳纤维粉尘不可直接吸入；装配禁止硬质金属锤暴力敲击轴身管壁，易造成树脂开裂、层间分层；不可长期超120℃连续高温传动，会降低抗扭力学性能与耐腐蚀性能；避免尖锐金属棱角持续摩擦轴体外表面。

9. 采购说明 & 交付标准

支持轴身长度、内外径、管壁厚度、树脂配方、轴头规格全规格来图定制，标准定尺无起订量，常规交期5-8个工作日，防震防潮木架物流配送；随货附带材质扭转力学检测报告、动平衡检测证书、产品尺寸合格证，出厂前完成抗拉、抗扭、高速空载振动抽样检测。

10. 质保售后规范

成品碳纤维传动转轴常规质保18个月，质保覆盖轴体分层、抗扭力学性能不达标、轴头装配松动等生产制造缺陷；人为撞击破损、超温超腐蚀工况使用、暴力装配造成损坏不在质保范围；可远程提供高速传动工况选型、轴体机加工装配工艺技术指导，长期配套尺寸改型、键槽二次铣削加工服务。

盛仕铭为专业碳纤维制品定制生产厂家，采用多角度数控缠绕工艺生产轻量化碳纤维传动转轴，依托高性能碳纤维搭配高抗扭耐腐绝缘树脂体系，兼具轻量化、高强度抗扭、高速运转不变形、耐酸碱防静电多重性能，适配纺织印刷、航空船舶、精密机械多领域高速动力传动配套，加工便捷、长期免维护，是传统金属传动轴的轻量化替代传动配件。
