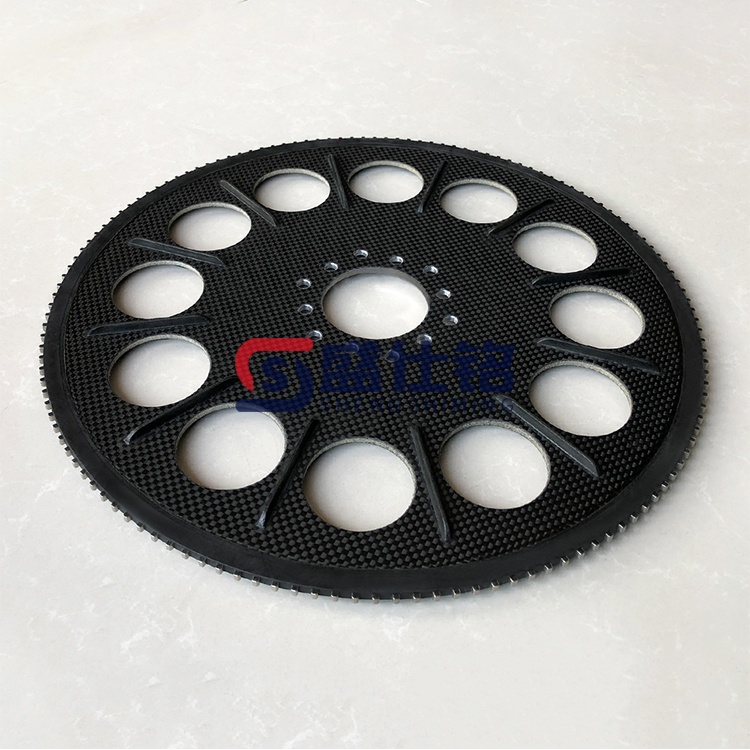

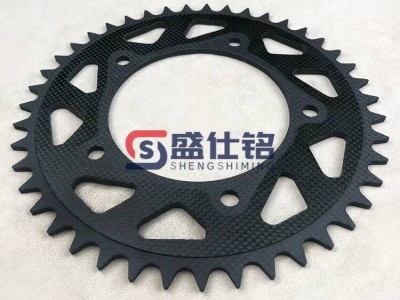

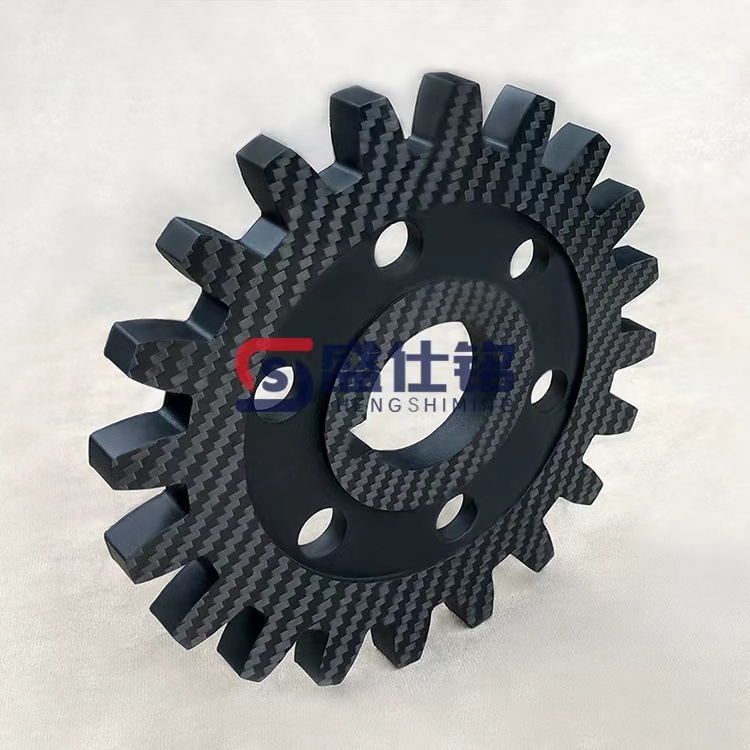

工业机器人传动专用高抗拉耐腐蚀碳纤维精密齿轮齿圈

1. 产品概述

高抗拉耐腐蚀碳纤维精密齿轮齿圈是工业机器人关节传动专用复合传动构件，伴随轻量化协作机器人、化工防腐机器人设备升级需求研发，主要替代钢制金属齿轮、尼龙塑料传动齿圈。产品核心定位为机器人伺服关节、减速机构动力啮合部件，核心价值是解决钢齿轮自重高、酸碱环境锈蚀，塑料齿轮抗拉不足、高速易磨损形变的行业痛点，多层碳纤维一体成型齿坯后精密铣齿，抗拉耐腐蚀，长期往复啮合无塑性变形，有效使用寿命可达15年，无需定期除锈、润滑防腐养护，适配多工况工业机器人连续运转需求。

2. 工作原理 / 构造原理

整套生产流程分为预浸料铺叠模压成型、精密数控铣齿两道核心工序，配套设备包含碳纤维裁叠设备、环形定型模具、高温模压固化机、五轴数控铣齿机床。碳纤维按照齿圈径向、切向受力多层交叉铺叠浸润耐磨环氧，恒温高压一体固化形成环形齿坯，内孔可预埋合金钢衬套实现与传动轴稳定装配；成型坯件经五轴机床精密铣削标准模数齿形，设备运转时啮合齿面分散扭转、冲击载荷，树脂基体隔绝酸碱盐雾腐蚀，阻断静电干扰伺服元件；中空减重结构降低齿圈回转惯量，机器人启停响应更快，长期交变啮合载荷无记忆形变。

3. 材质参数 / 规格特性

增强基材采用T700级连续PAN基碳纤维预浸料搭配耐磨耐酸碱环氧基体，材料密度1.6g/cm³，标准齿圈外径180mm、内孔120mm、齿宽30mm、基体壁厚25mm，外径、内孔、齿宽、模数、壁厚全部支持机器人传动图纸非标定制。轴向抗拉强度1800MPa，达到普通钢材8倍以上，弹性模量均衡，抗蠕变、抗疲劳啮合性能突出；动平衡精度G2.5，适配6000r/min高速往复运转，长期使用温度区间零下20摄氏度至115摄氏度，原生抗静电、耐化工盐雾腐蚀，支持精密铣齿、内孔开槽、钻孔各类精加工。

4. 核心优势 / 产品特点

对比钢制传动齿圈，整体自重大幅降低，机器人关节回转惯量更小，伺服电机能耗下降，潮湿化工环境不会出现锈蚀卡齿；相较于尼龙塑料齿轮，齿体抗拉抗弯强度更高，高速啮合不易磨损、不会永久变形，传动精度长期稳定；树脂基体隔绝油墨、酸碱腐蚀介质，印染、化工机器人可长期使用；整体运行啮合噪音更低，减少减速机、轴承磨损；齿坯铣削加工便捷，长期运转仅需常规润滑，无定期除锈防腐工序，设备停机维修更换频次更低。

5. 主要用途 / 适用行业

适配多轴工业协作机器人、巡检防腐机器人伺服关节传动；同时可用于航空舰艇传动机构、纺织印刷自动化设备动力啮合部件；民用场景覆盖精密仪器传动、高端体育器材传动结构；作为机器人关节减速齿圈、设备同步传动齿轮，依据机器人传动图纸定制模数、内外径规格，适配化工腐蚀、高低温交变、易产生静电的自动化作业环境。

6. 落地选型指南

常规常温搬运机器人选用标准耐磨环氧碳纤维齿圈；化工酸碱、盐雾巡检机器人选用乙烯基酯耐腐树脂升级款；高速大扭矩重载机器人选用30-40mm加厚高承载基体；烘干高温工况选用115℃耐高温改性树脂基材；多轴精密联动机器人提供完整传动图纸匹配模数与齿宽尺寸。

7. 安装方法 / 使用方法

加工：模压齿坯完成后五轴机床铣削标准齿形，硬质合金刀具加工内孔键槽；装配：将齿圈内衬套对接机器人伺服轴，搭配绝缘垫片、弹性挡圈固定，校正齿圈同轴度；使用：替换原有金属、塑料齿轮，低速空载试运行校正啮合间隙后即可连续传动，定期在齿面涂抹专用润滑油脂。

8. 施工注意 & 风险提示

禁止长期接触强氧化性浓酸、熔融高温强碱，会腐蚀齿圈表层耐磨树脂；铣齿加工做好防尘防护，碳纤维粉尘不可直接吸入；装配禁止金属铁锤大力敲击齿圈外缘，易造成齿体层间开裂；不可长期超115℃持续高温运转，会降低齿面耐磨与抗拉性能；避免硬质金属颗粒进入啮合齿面，会刮伤齿形造成传动精度下降。

9. 采购说明 & 交付标准

支持模数、内外径、齿宽、壁厚、树脂配方、预埋衬套全规格来图定制，标准齿圈无起订量，模压成型交期5-8个工作日，精密铣齿后整体防震木架物流配送；随货附带材质力学检测报告、动平衡检测证书、齿轮尺寸精度合格证，出厂前完成抗拉、齿面抗弯、耐腐蚀抽样性能检测。

10. 质保售后规范

碳纤维精密齿轮齿圈常规质保18个月，质保覆盖模压分层、齿坯力学性能不达标等生产制造缺陷；人为硬物撞击齿形、超温腐蚀工况使用、暴力装配造成齿面破损不在质保范围；可远程提供机器人传动齿圈工况选型、铣齿加工装配工艺技术指导，长期配套模数改型、内孔二次精加工服务。

盛仕铭为专业碳纤维制品定制生产厂家，采用碳纤维预浸料模压成型搭配五轴精密铣齿工艺，生产工业机器人专用高抗拉耐腐蚀碳纤维齿轮齿圈，依托高性能碳纤维搭配耐磨耐腐绝缘树脂体系，兼顾轻量化、高抗拉、高速传动不变形、耐酸碱防静电多重性能，适配多轴工业机器人、化工防腐自动化设备传动配套，加工精密、长期免防腐维护，是传统钢制、塑料传动齿轮齿圈的轻量化替代传动配件。
