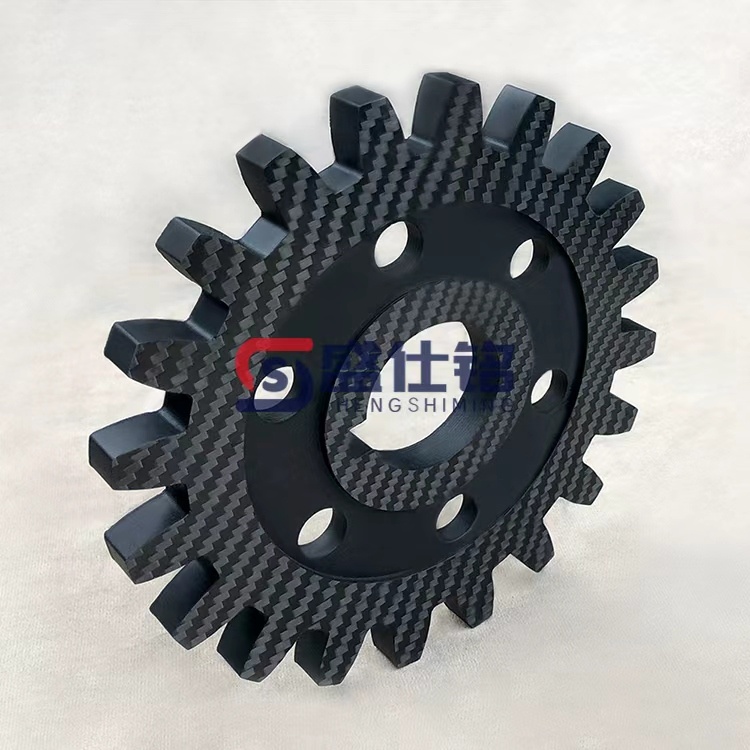

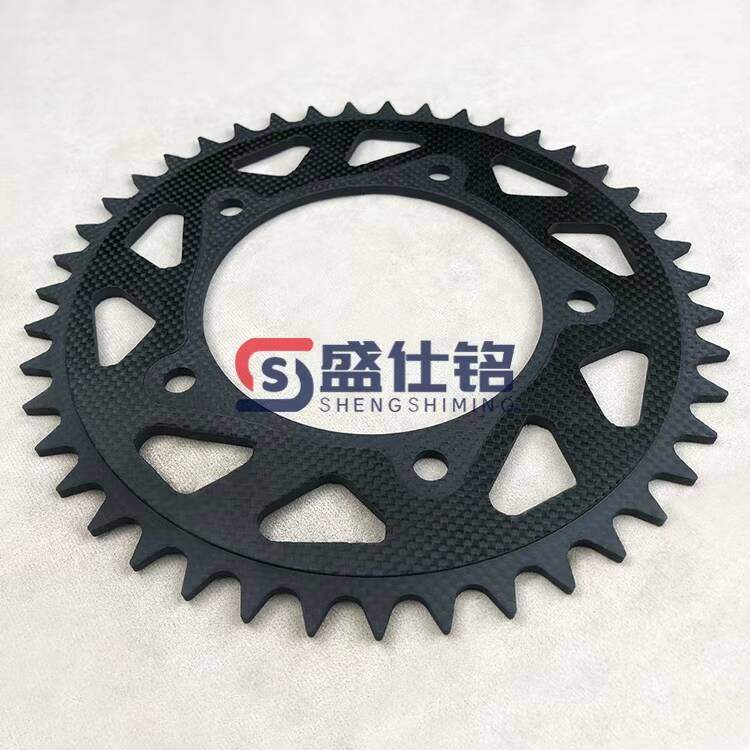

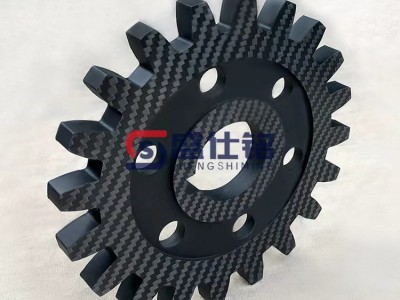

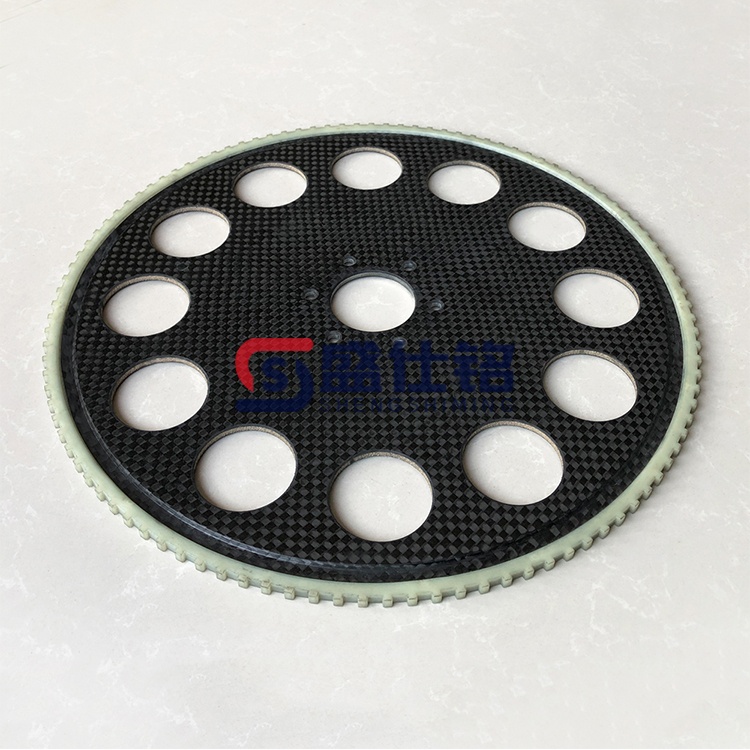

一体成型高精度非标异形碳纤维传动齿轮

1. 产品概述

一体成型高精度非标异形碳纤维齿轮是自动化设备、精密机器人配套定制传动构件，伴随非标自动化产线、轻量化精密装备产业升级需求研发，主要替代钢制金属齿轮、尼龙塑料标准齿轮。产品核心定位为非标设备特殊模数、异形结构动力啮合部件，核心价值是传统金属齿轮自重高、易锈蚀，塑料齿轮强度不足、高速易形变，标准齿轮无法适配特殊设备装配结构的行业痛点，一体模压成型坯体搭配五轴精密铣齿，减重低惯性，耐酸碱耐腐蚀，长期往复啮合无塑性记忆变形，有效使用寿命可达15年，无需定期除锈、防腐养护，适配各类非标精密设备连续运转工况。

2. 工作原理 / 构造原理

整套生产分为碳纤维铺叠模压一体成型、五轴数控精密铣齿两大核心工序，配套设备包含预浸料裁叠设备、异形专用定型模具、高温高压固化机、多轴联动铣齿机床。碳纤维按照齿轮径向、切向受力多层交叉铺叠浸润耐磨环氧树脂，送入客户图纸定制的异形模具恒温高压固化，一体成型带凹凸定位、特殊轮廓的齿轮坯，内孔可预埋合金钢衬套完成传动轴装配；成型坯件经数控设备铣削非标模数、异形齿形，设备运转时啮合齿面分散扭转、冲击复合载荷，树脂基体隔绝酸碱盐雾腐蚀介质，阻断静电传导；中空减重结构大幅降低齿轮回转惯性，设备启停响应速度更快，多层纤维一体融合，长期交变啮合载荷不会产生永久形变。

3. 材质参数 / 规格特性

增强基材采用T700级连续PAN基碳纤维预浸料搭配耐磨耐酸碱环氧基体，材料密度1.6g/cm³，标准齿轮外径200mm、装配内孔130mm、齿宽35mm、基体壁厚28mm，外径、内孔、齿宽、模数、异形轮廓、壁厚全部支持客户设备图纸非标定制。轴向抗拉强度1800MPa，达到普通钢材8倍以上，弹性模量均衡稳定，抗蠕变、抗疲劳啮合性能突出；动平衡精度可达G2.5，适配6500r/min高速往复传动，长期使用温度区间零下20摄氏度至118摄氏度，原生抗静电、耐化工盐雾腐蚀，支持铣齿、内孔开槽、定位孔钻孔全流程精密机加工。

4. 核心优势 / 产品特点

对比钢制传动齿轮，整体自重降低80%，设备回转惯性更小，伺服驱动能耗下降，潮湿化工车间无锈蚀卡齿故障；相较于尼龙塑料齿轮，齿体抗拉抗弯强度大幅提升，高速长期啮合不易磨损变形，传动精度长期保持稳定；一体成型工艺可制作各类异形凸台、定位槽特殊齿轮结构，无需多件拼接组装；树脂基体隔绝油墨、酸碱腐蚀介质，印染、防腐设备可长期稳定运行；啮合运行振动、噪音更低，减少轴承、减速机损耗；齿坯精加工便捷，仅需常规齿面润滑，无定期除锈防腐工序，设备停机更换维修频次更低。

5. 主要用途 / 适用行业

适配非标自动化生产线、多轴工业机器人、化工防腐巡检设备伺服传动；同时可用于航空舰艇传动机构、纺织印刷造纸精密设备动力啮合配件；民用场景覆盖高端精密仪器、专业体育器材传动结构；作为非标异形传动齿轮、特殊模数减速齿轮，依据设备三维图纸定制专属外形尺寸，适配化工腐蚀、高低温交变、易产生静电的精密自动化作业环境。

6. 落地选型指南

普通常温非标输送设备选用标准耐磨环氧碳纤维齿轮；化工酸碱、盐雾持续接触工况选用乙烯基酯耐腐树脂升级款；高速大扭矩重载设备选用35-45mm加厚高承载基体；烘干高温工序选用118℃耐高温改性树脂基材；设备存在特殊定位、异形装配需求，提供完整三维图纸开模一体成型。

7. 安装方法 / 使用方法

加工：一体成型齿坯经五轴机床铣削非标齿形与定位结构，硬质合金刀具加工内孔键槽；装配：齿轮预埋金属衬套对接设备伺服传动轴，搭配绝缘垫片、弹性挡圈固定，校正齿轮同轴度；使用：替换原有金属、塑料标准齿轮，低速空载试运行校准啮合间隙后连续传动，定期在齿面涂抹专用耐磨润滑油脂。

8. 施工注意 & 风险提示

禁止长期接触强氧化性浓酸、熔融高温强碱，会腐蚀齿轮表层耐磨树脂防护层；铣齿精加工做好防尘防护，碳纤维粉尘不可直接吸入；装配禁止金属铁锤大力敲击齿轮外缘齿部，易造成齿体层间开裂、齿形破损；不可长期超118℃持续高温运转，会降低齿面耐磨性能与整体抗拉强度；硬质金属杂质不可进入齿轮啮合区域，会刮伤齿面降低传动精度。

9. 采购说明 & 交付标准

支持模数、内外径、齿宽、壁厚、异形轮廓、树脂配方、预埋衬套全规格来图定制，标准规格无起订量，一体成型交期5-9个工作日，精密铣齿完成后采用防震防潮木架整车物流配送；随货附带材质力学检测报告、动平衡检测证书、齿轮尺寸精度合格证，出厂前完成抗拉、齿面抗弯、耐腐蚀抽样性能检测。

10. 质保售后规范

一体成型碳纤维非标异形齿轮常规质保18个月，质保覆盖模压分层、齿坯力学性能不达标等生产制造缺陷；人为硬物撞击齿形、超温腐蚀工况使用、暴力装配造成齿面破损不在质保范围；可远程提供非标传动齿轮工况选型、铣齿加工装配工艺技术指导，长期配套模数改型、内孔与定位结构二次精加工服务。

盛仕铭为专业碳纤维制品定制生产厂家，采用碳纤维预浸料一体模压成型搭配五轴精密铣齿工艺，可加工定做各类高精度非标异形碳纤维齿轮，依托高性能碳纤维搭配耐磨耐腐绝缘树脂体系，兼顾轻量化低惯性、高抗拉、高速啮合不变形、耐酸碱防静电多重性能，适配非标自动化设备、工业机器人、化工防腐装备传动配套，一体成型省去拼接组装工序，加工精密、长期免防腐维护，是传统钢制、塑料标准传动齿轮的轻量化定制替代配件。
