密炼机锡青铜石墨镶嵌静环（铜密封环）

国家标准规范说明

这款密炼机铜密封环的铸造、镶嵌加工、密封性能检测遵循两项专业标准，JB/T 6372-2011《机械密封用堆焊密封环技术条件》规范动静密封副的装配间隙、耐磨匹配要求，是密炼机端面密封组件生产验收依据；GB/T 11022-2018《固体润滑轴承》规定锡青铜镶嵌石墨自润滑构件的石墨嵌入深度、铸件金相、摩擦系数检测标准，保障铜环无油润滑工况稳定运行。全部成品均按标准完成尺寸、耐磨、定位精度检测，适配各类大连产下落式密炼机密封装配需求。

铜密封环整体结构与自润滑材质特点

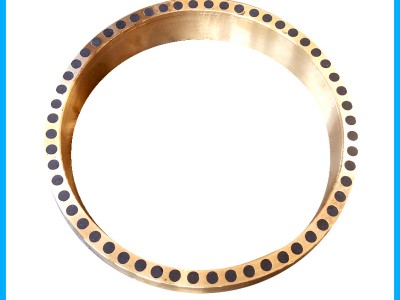

整套密封静环以锡青铜作为整体铸造基体，密封摩擦正面均匀镶嵌固体石墨，产品不预留任何润滑油加注孔，依靠内嵌石墨实现全程无油自润滑，适配密炼机高温、多粉尘的恶劣混炼环境。

生产加工时严格控制石墨嵌入深度，石墨层厚度统一为铜环整体壁厚的60%~65%，该比例能够平衡铜基体结构强度与长效润滑能力，既不会因石墨过薄短期磨损失效，也不会因石墨占比过高导致铜环整体刚性不足、受压变形。

产品整体设计为对开C型分体结构，现场拆装无需拆解密炼机转子，直接拆分环体即可完成更换；同批次加工的铜环两两成套配套使用，不同组别配件不能混合装配，避免装配间隙不均引发漏料问题。

三种定位方式，销孔定位为行业主流选型

厂家可提供三种定位结构的铜密封环，分别是销孔式定位、螺丝定位、缺口定位，其中销孔定位是大连密炼机原厂标配结构，市场应用最为广泛。

销孔定位结构依靠定位销将铜环与密封内套牢牢固定，设备运行全程铜环保持静止状态，因此行业内也称这款铜环为静环、静圈，这一点和配套转动的合金动环存在本质区别。合金动环紧贴转子端面随轴同步旋转，动静两组密封环相互贴合，组成整套端面密封副。

稳定静止是铜环发挥密封作用的核心前提，如果装配定位失效，铜环跟随转子一同转动，动静环之间会出现错位间隙，短时间内就会出现大量粉料外泄，大幅缩短整套密封配件使用寿命。

整套端面密封的传动压紧工作流程

密炼机转子端面密封依靠弹簧、丝杆、铜静环、合金动环四件配件协同配合完成密封阻隔，整套压紧传导逻辑清晰有序。

设备外侧丝杆调节弹簧预紧力，弹簧持续向内施加压紧推力，压力传递至静止的铜密封环，让铜环摩擦面紧紧贴合高速旋转的合金动环，依靠紧密贴合的端面阻挡混炼仓内部胶料、炭黑粉从转子轴端缝隙向外喷出。

弹簧的预紧力度直接决定密封效果，也是日常设备维护调整的关键操作点，压紧操作存在标准化规范，是解决密炼机漏粉故障的核心手段。

漏粉漏料故障对应正确调整操作规范

设备运行过程中一旦出现端面轻微喷粉、漏料，标准处理方式是拧紧外侧调节弹簧，消除铜环与合金动环之间的微小缝隙，部分操作人员会担心弹簧过紧加速铜环磨损，该顾虑不符合密封结构使用逻辑。

若动静环贴合面留存缝隙，粉料会持续进入摩擦间隙内部，硬质炭黑颗粒会持续研磨划伤铜环石墨润滑层与合金动环密封面，短时间造成深度沟槽磨损，漏料情况持续恶化；无间隙贴合状态下，粉料无法进入摩擦副内部，反而能够减少硬质颗粒磨损，延长配件使用周期。

多组弹簧同步调节时，需要保证每一根弹簧压缩后的高度保持一致，防止铜环单侧受力倾斜，出现局部贴合缝隙，造成单侧持续喷粉故障。

多容量机型尺寸选型适配说明

厂家按照大连原厂密炼机容量划分多档标准尺寸，覆盖35升到110升主流机型，同容量设备存在两种厚度规格，可根据原厂设备密封腔体深度对应选用。

35升小型密炼机适配168*147.5*22mm、168*147.5*25mm两款铜环；55升机型统一使用185*165*30mm规格；75升设备分为200*180*30mm、210*190*30mm两种外径尺寸；110升大型混炼设备配备240*215*30mm、260*230*30mm密封环，全部尺寸均可按照客户设备图纸非标定制加工。

仅用于设备维修替换时，直接提供密炼机容量与原厂尺寸即可匹配现货，全新生产线配套可提供设备图纸定制特殊厚度、定位结构的铜密封环。

品牌生产实力说明

大连诚丰橡塑机械有限公司长期专注加压式捏炼机、下落式密炼机、翻斗式密炼机配套铜密封配件生产与整机维修服务，拥有20年以上橡塑机械设备技术研发维修团队，锡青铜铸造、石墨镶嵌、精密机加工全流程自主管控，各容量标准铜密封环常备现货，非标尺寸可快速排产，工艺稳定，可适配各类橡塑混炼工控设备配套维修需求，供货周期稳定，完整提供密封装配、弹簧调隙全套技术指导资料。
