双法兰衬胶蝶阀

国内外标准规范说明

这款美国Bray博雷36H系列衬胶蝶阀属于进口工业管道阀门，整套产品同步遵循美国原厂行业制造规范与国内管道阀门通用标准，核心检测参照API 609双法兰蝶阀通用规范、EN 12266-1阀门压力密封性测试标准两套体系完成设计与出厂检验。

产品法兰加工、结构长度、耐压密封性、介质适配性能均匹配ASME国际法兰标准与欧洲承压设备规范，同时通过国内市政、化工管道使用适配校验，出厂全部完成额定压力110%强度打压测试，密封、耐压性能可满足国内外各类高压给排水、化工管路长期使用需求。

大口径高压管道通断控制阀门基础定位

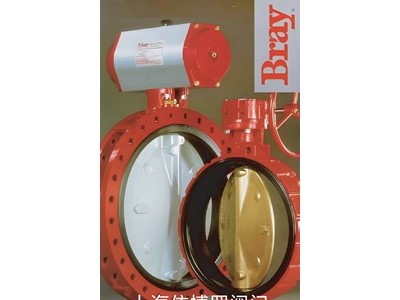

Bray博雷36H系列是专为大尺寸高压管路研发的一体式双法兰衬胶蝶阀，主要承担工业管道介质通断、流量截流管控工作，区别于小口径轻型蝶阀，该系列覆盖DN600至DN1500超大通径区间，适配大型市政、石化厂区主干输送管路。

阀体内部搭配全包覆式橡胶衬里结构，能隔离腐蚀性介质直接接触铸铁基体，同时依靠球形抛光阀板搭配榫槽粘合阀座实现双向零泄漏密封，适合水、轻度化工流体长期输送管控，是暖通空调、终端供水高压管网核心配套阀门。

产品整体结构全部按照高压工况优化设计，阀杆、轴承、密封填料系统均做耐磨防漏升级，可搭配手动、电动、气动多种执行机构组合使用，适配厂区集中自动化管路管控场景。

阀体各组件结构设计与密封运行逻辑

阀体采用一体式完整双法兰铸造成型，法兰开孔严格匹配ASME B16.1、ASME B16.5、ASME B16.47多类国际法兰标准，现场管路对接无需额外改造法兰尺寸，安装适配性更强。

阀体上下位置装配青铜材质阀杆轴承，能够吸收执行器运行产生的侧向推力，大幅降低阀杆转动摩擦扭矩，减少操作执行机构负荷；阀杆外部配备可调填料密封结构，调整密封填料时不用拆卸上方执行器，日常维护操作便捷。

核心截流部件为球形精密加工阀板，盘面边缘与轮毂经过手工抛光处理，转动阻力更低，同时和衬胶阀座贴合更紧密；阀杆采用一体式17-4PH不锈钢锻件，自带防吹出锁止结构，即便内部介质压力异常波动，也能牢牢锁住阀杆，杜绝介质向外喷射泄漏的安全隐患。

阀座选用榫槽一体化粘合工艺，自带轮毂主密封与模制法兰O型圈，衬胶完整包覆阀体内部金属面，管路对接时无需额外加装垫片，简化管路装配工序，同时完全隔绝流体腐蚀阀体基材。

多材质选配带来的介质适配优势

阀座提供两种主流橡胶材质可选，EPDM乙丙橡胶适配清水、暖通循环水、市政给排水等中性常温介质，耐老化、耐水浸泡性能优异；BUNA-N丁晴橡胶适合含微量油分、轻质石化流体输送管路，抗油溶胀能力更强。

阀板分两种基材方案，常规清水、暖通工况选用尼龙NDI涂层球墨铸铁阀板，成本适中、耐磨性能达标；化工、含微量腐蚀介质管路可升级316不锈钢阀板，耐酸碱冲刷，延长阀门整体使用寿命。

整套阀门温度适配区间覆盖-29℃低温至121℃高温，冬季室外低温管路、高温循环热水管路都可稳定使用，额定承压最高可达16bar，大流量高压主干管路也不会出现阀体形变、渗漏问题。

全行业管道输送适配使用场景

介质适配范围包含工业清水、循环暖通水、市政给排水、轻质油品、低腐蚀化工流体、食品制药洁净水体，几乎覆盖所有无强腐蚀液态输送管路。

落地应用行业涵盖石化炼化、石油开采、造纸制浆、矿山输送、火力电力、食品加工、医药制造、城建市政给排水、暖通空调系统、各类通用机械设备配套管道。

在大型水厂、电厂循环水主干管、化工厂区总输送管道场景中优势突出，DN600以上超大通径型号可替代闸阀、截止阀，设备自重更低、管路安装占用空间更小，后期开关操作扭矩更小，自动化改造投入成本更低。

根据管路工况快速选型实操思路

先确认管路通径需求，中小型主干管路选用DN600~DN900规格，大型厂区总输送管线选用DN1000至DN1500大尺寸型号，对应美标NPS24至NPS60尺寸区间。

管路工作压力长期接近16bar高压工况，选用额定232psi标准配置；常规市政供水、暖通循环系统压力不超过10bar，选用终端服务150psi工况配置即可满足使用。

介质为纯水、生活饮用水管路优先搭配EPDM阀座，同时可选用通过NSF61饮用水认证的配置；管路介质含油品、少量有机溶剂则更换BUNA-N丁晴橡胶阀座；有防爆、安全连锁需求的厂区，选配具备ATEX防爆、SIL安全认证的成套阀门组合。

现场装配与日常维护操作要点

安装前核对管路法兰标准，阀体结构长度遵循API 609 A类、EN 558 20系列规范，管道预留安装长度无需额外加长或截管，法兰螺栓均匀对角锁紧，防止衬胶阀座受力变形造成渗漏。

长期使用出现阀杆轻微渗水时，直接调节外部填料压紧螺母完成密封补偿，无需拆卸执行器；定期开关阀门检查阀板转动是否卡顿，清理管路前端过滤器，避免固体颗粒划伤衬胶阀座，破坏双向密封性能。

阀门检修、更换衬胶阀座时，需排空管路介质、泄压降温后再拆卸阀体，高温介质管路停机后等待阀体自然冷却再开展维护作业，防止高温介质烫伤操作人员。

出厂检测与配套技术保障

每台36H系列阀门出厂均按照MSS SP-61、API 598两套检测标准完成强度密封测试，试压压力达到额定压力的110%，合格后方可出厂，双向气泡级密封标准保障管路无介质渗漏。

产品配套完整认证资料，包含PED承压设备证书、NSF饮用水卫生认证、SIL安全完整性认证、ATEX防爆认证，化工、市政、电厂等需要资质报备的项目均可直接提交资料验收。

原厂提供全套阀座、阀板、阀杆、填料等替换配件，衬胶老化、部件磨损后可单独更换配件，无需整体更换阀体，降低后期运维采购成本。

品牌生产实力说明

Bray作为海外专业工业阀门制造品牌，长期专注高压管道蝶阀、管路通断控制阀研发制造，深耕市政、石化、电力大型管路配套领域多年，大口径双法兰衬胶蝶阀规格体系完整，从DN600至DN1500全通径覆盖，阀体铸造、衬胶包覆、精密机加工工艺成熟，产品全部遵循美标、欧标双重制造检测规范，供货体系稳定，可适配新建厂区、老旧大型管路改造各类高压流体输送配套项目。
