3A系列双法兰衬胶蝶阀

国内外标准规范说明

美国Bray博雷3A/3AH系列衬胶蝶阀为进口工业管道控制阀，产品设计、结构尺寸、耐压密封测试同时遵循API 609蝶阀设计规范与EN 12266-1工业阀门压力试验标准，同时兼容多国国际管道法兰标准。

该系列阀门结构长度、法兰孔径、密封性能、耐压耐温性能均通过国际权威机构检测，出厂严格按照MSS SP-61、API 598标准完成打压测试，整体性能适配全球工业管道使用规范，可满足市政、化工、船舶、电力等多行业工程验收标准。

国际化通用型管道截断阀门基础概况

Bray博雷3A、3AH系列是新一代模块化双法兰衬胶蝶阀，主打全球管路通用适配性，专为各类流体终端输送工况研发生产。和传统国产蝶阀相比，该产品兼容ASME、BS、EN、JIS等多国法兰安装标准，无需改造管路即可适配国内外新旧管道系统。

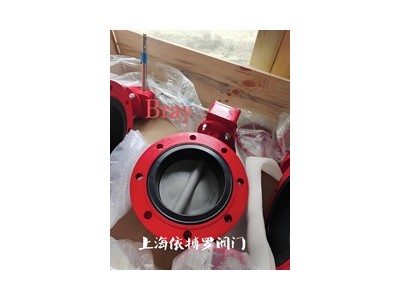

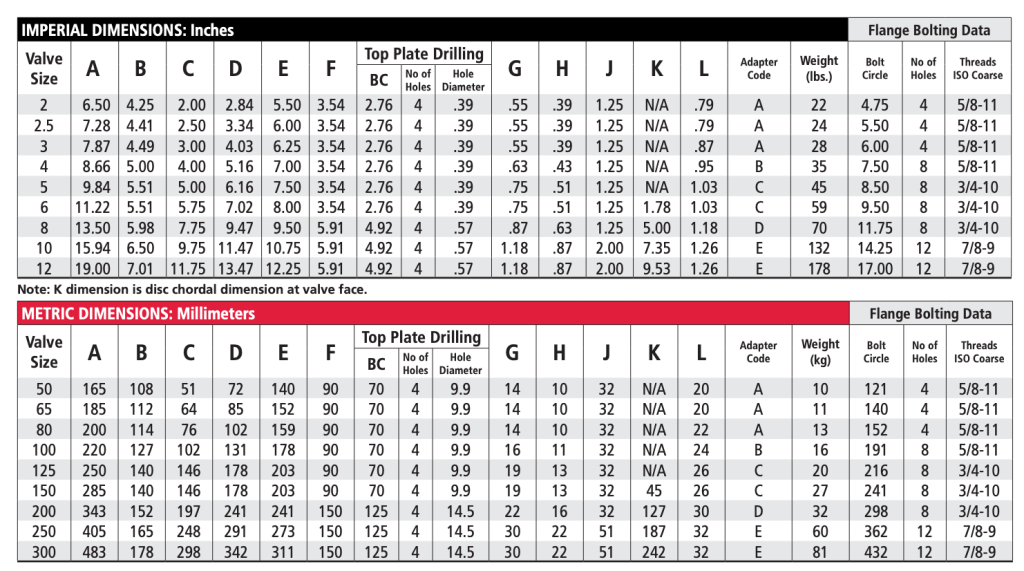

产品通径覆盖DN50至DN500中小型管路区间，对应美标NPS2至NPS20规格，适配绝大多数工业常规输送管道。整体采用一体式双法兰结构设计，结构紧凑、安装便捷，是替代传统闸阀、截止阀的轻量化优选设备。

全系支持手动、气动、电动执行机构配套安装，标准化执行器安装法兰符合ISO 5211通用规范，用户可根据自动化需求自由搭配驱动装置，适配人工操控与智能自控两种工况。

精细化零部件构造与密封运行原理

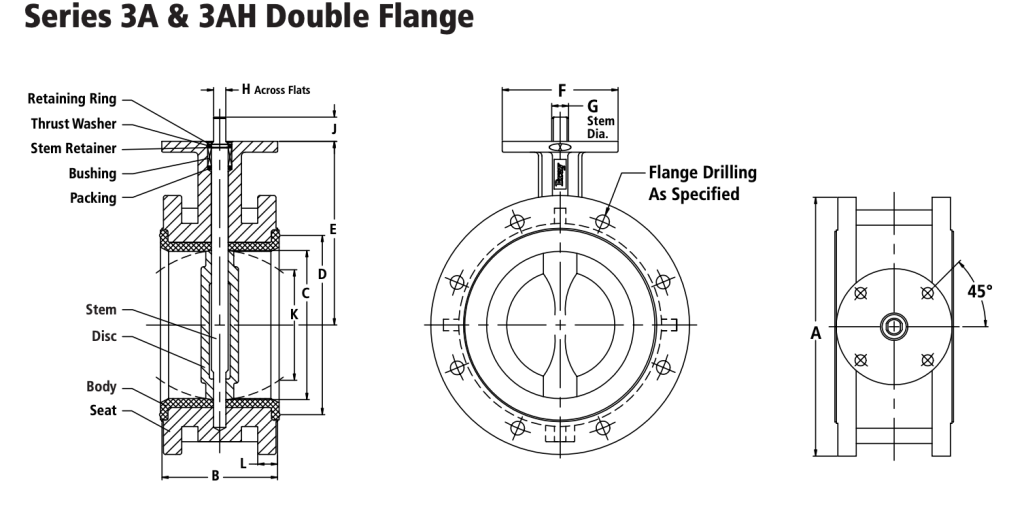

该系列蝶阀采用独创双“D”型阀杆与阀板连接结构，无需螺钉、锥销固定即可实现精准驱动，彻底规避长期启闭出现的配件松动、阀板偏移问题，大幅提升设备运行稳定性。

阀座采用粘接式衬胶工艺，搭配模压一体式O型圈密封结构，管路对接无需额外加装法兰垫片，简化施工流程的同时，能完全隔离介质与阀体金属基材，起到防腐、防渗、降低启闭扭矩的多重作用。根据介质工况可选用EPDM、BUNA-N、FKM三种橡胶材质，适配清水、油品、弱腐蚀化工流体。

阀杆采用多重防护结构，配备Spirolox不锈钢卡簧、止推垫圈与C型限位环，形成防脱落固定组件，杜绝阀杆意外脱出风险；搭配重型缩醛衬套吸收侧向推力，配合双U型杯自调节填料密封，实现双向密封防护，有效阻挡外界粉尘、水汽侵入阀体内部。

阀板经过球形精密机械加工与人工抛光处理，接触面光滑平整，可实现双向泡级零泄漏密封效果，启闭扭矩更小，能够有效延长阀座橡胶使用寿命，适配高频次启闭工况。

双系列差异化工况适配优势

3A与3AH两个子系列针对不同压力工况差异化设计，3A系列额定承压12bar，适配常规常压给排水、暖通管路，性价比更高，满足民用、普通工业终端供水需求。

3AH系列升级承压至16bar，属于高压专用型号，适合化工、石化、矿山等高压流体输送管路，耐压性能更强，结构刚性更高，可长期应对压力波动较大的复杂工况。

产品耐温区间宽泛，整体可在-29℃至204℃环境下稳定运行，低温防冻、高温耐热性能优异，能够适配冬季极寒室外管路与高温循环流体管路，环境适配性远超普通衬胶蝶阀。

阀体、阀板、阀杆多材质自由选配，碳钢、球墨铸铁阀体适配常规工况，不锈钢、莫乃尔合金阀杆适配腐蚀、潮湿工况，镍铝青铜阀板可满足船舶海水输送防腐需求，适配场景全面多元化。

全行业广泛适配的流体输送场景

这款博雷衬胶蝶阀介质适配性极强，可稳定输送工业清水、循环废水、海水、轻质油品、弱腐蚀性化工液体等各类流体介质，适配绝大多数无强腐蚀工业管路。

落地应用领域覆盖石油石化、矿山开采、造纸制造、火力发电、食品制药、市政给排水、城建暖通、电子工业、通用机械设备配套等全行业场景，同时凭借船级社认证，可适配船舶海水输送管路使用。

在终端供水、污水处理、工艺流体输送系统中表现突出，凭借低扭矩、零泄漏、免维护的特性，适合厂区常年不间断运行的管路系统，有效降低设备故障停机概率与运维成本。

标准化选型与现场安装规范要点

选型时优先根据管路压力区分型号，常规10-12bar常压管路选用3A系列，16bar高压工况直接选用3AH系列；根据介质属性匹配阀座材质，清水暖通选EPDM、含油介质选BUNA-N、耐腐蚀需求选FKM氟橡胶。

管路法兰可适配ASME B16.1、ASME B16.5、EN 1092等主流标准，无需改装法兰孔径，安装时直接对角均匀锁紧螺栓，避免衬胶阀座受压变形影响密封效果。

阀体采用API 609 B类短型结构长度，适配紧凑式管路安装场景，加长阀颈设计支持50mm管道保温层安装，不会因保温结构干涉执行器装配，适配性极强。

出厂检测与品质售后保障

全系产品出厂完成严苛检测，依托MSS SP-61、API 598、EN 12266-1三重测试标准，完成强度试压、密封试压、启闭寿命测试，确保每台阀门零渗漏、性能达标。

产品拥有ABS、ATEX、CCS、DNV、PED、SIL等多项国际权威认证，防爆、承压、船舶适配、安全完整性等级全部达标，可满足各类高端工程项目验收报备需求。

设备核心配件通用性强，阀座、填料、卡簧、衬套等易损件可单独替换，无需整体更换阀体，后期运维便捷、成本低廉，原厂标准化工艺保障设备长期运行稳定。

品牌生产实力说明

Bray博雷作为国际知名工业阀门制造品牌，长期专注管道流体控制阀门的研发与生产，深耕市政、化工、电力、船舶流体控制领域多年，拥有成熟的模块化阀门制造工艺。3A/3AH系列衬胶蝶阀规格体系齐全，通径、压力、材质配置丰富，产品严格遵循多国国际制造与检测标准，工艺稳定、供货体系完善，可适配各类新建工业管路、老旧设备改造的配套需求。
