| 加工工艺参数项目 | 详细技术规格 |
| 可加工线路板层数 | 1层~20层单双面板、多层板、HDI高密度互联板 |
| 板材最大加工幅面 | 1300mm × 600mm |
| 成品线路铜厚可选区间 | 0.5OZ ~ 5OZ加厚铜箔大功率线路板 |
| 成品板材厚度范围 | 0.1mm超薄线路板 ~ 6.0mm超厚线路板 |
| 最小线路线宽、线间距 | 0.076mm(3mil)超细精密线路 |
| 最小成品钻孔孔径 | Φ0.10mm(Φ4mil)微小盲埋孔 |
| 最小阻焊桥保留宽度 | 0.076mm(3mil) |
| 外形铣边加工公差 | ±0.10mm(4mil) |
| 成品板材翘曲度上限 | ≤0.7% |
| 标准可选阻焊油墨色彩 | 绿色、黑色、蓝色、白色、黄色、紫色 |
| 字符标识油墨可选色彩 | 白色、黄色、黑色 |
| 标准化线路板表面处理工艺 | 喷锡、无铅环保喷锡、化学沉金、插指局部镀金、全板镀金、OSP抗氧化、松香、化学沉锡、化学沉银 |
| 客户可提交设计文件格式 | Protel、AutoCAD、PowerPCB、OrCAD、Gerber标准工程文件,支持实物样板抄板复刻 |
| 出厂标准化可靠性检测项目 | 开短路电气全检、阻抗匹配校准测试、可焊性检测、高低温热冲击测试、金相微切片分层分析 |
国家标准规范说明
本厂家全部定制PCB线路板的尺寸精度、电气性能、外观验收标准严格遵循IPC-A-600G《印制板可接受性通用国际标准》,企业内部全套生产、质检流程依照ISO9001:2015质量管理体系标准搭建管控,板材阻燃性能达到UL 94V-0阻燃等级规范,每一批次线路板出厂均完成全套可靠性检测,适配通信、汽车电子、工业控制、数码研发多类电子产品配套使用。

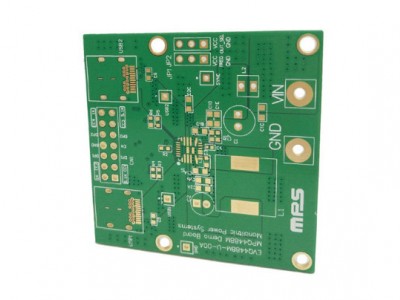

PCB线路板全品类加工细分与基础生产工艺讲解
昌胜精密电路专注PCB样板加急打样与中小批量稳定量产,自有自动化完整产线,可承接从单层简易线路板至20层高精密HDI互联板全品类定制加工,根据客户研发、量产需求拆分极速打样、常规批量两条独立生产线,互不排产干扰,保障加急订单优先出货。
第一小段,板材基材可选品类丰富,常规FR-4玻纤板适配多数民用数码设备;高Tg板材耐高温特性突出,适合车载、工业高温控制柜;无卤素基材满足出口欧盟环保产品标准;软硬结合复合板材适配折叠式智能设备、便携仪器内部线路结构。线路加工工艺可实现3mil超细信号线、4mil微小盲埋孔、最高5OZ厚铜箔大功率电源线路,兼顾精密模拟信号传输与大电流供电两类设计需求。
第二小段,多种表面处理工艺可自由选配,无铅喷锡性价比高,适合大批量消费电子产品;化学沉金、插指镀金接触电阻稳定,适合射频、精密检测仪器长期反复插拔工况;OSP抗氧化工艺工序简洁,有效控制中小批量订单生产成本。阻焊、字符油墨六色可选,方便客户区分不同功能模块、设备型号标识。
第三小段,出厂强制执行全套可靠性检测流程,电气开短路全检排查线路断路、短路缺陷;阻抗测试校准高频信号板线路阻抗数值;针对高端研发样板额外开展热冲击、金相切片分析,检测内层板材分层、孔壁镀层开裂、铜箔剥离等隐蔽缺陷,从源头降低客户整机装配不良率,减少研发调试返工成本。
12小时极速加急打样核心竞争优势
第一点是行业领先的极速交付能力,工厂专为研发紧急试样设立独立加急产线,双面板最快可实现12小时加急出货,常规双面板标准加急周期12~24小时;4至8层多层精密线路板标准加工周期48~72小时,大幅缩短企业新品研发验证周期,解决高校科研单位、电子企业项目紧急调试、试样迭代需求。
第二点超高精密加工工艺上限,3mil超细线路、0.1mm微小钻孔、0.1mm超薄板材等高难度特种工艺均可稳定量产,同时支持最大1300*600mm大幅面工业背板加工,小型数码主板、大型工控设备背板均可一站式生产,无需拆分多家工厂加工。
第三点稳定充足批量供货产能,工厂单日可交付超100种不同型号样板,月度承接3000余种线路板订单,月度加工总面积可达20000平方米,长期中小批量量产订单可固定排产班次,保障准时交付,不会出现大批量订单延期延误下游整机生产计划。
全行业适配应用领域与配套电子产品
本工厂定制PCB线路板适配全品类电子设备核心载体,覆盖五大主流应用行业,第一类通信设备,射频主板、交换机、基站信号传输模块、光纤控制板;第二类计算机与数码产品,工控主板、笔记本配套功能小板、智能数码消费电路板;第三类工业自动化控制,PLC主控板、传感器信号采集板、伺服驱动大功率电源板;第四类科教研发设备,高校实验室实验样板、科研项目试制线路板;第五类汽车电子,车载控制主板、新能源电池管理线路板。
产品支持无卤素环保、高Tg耐高温、厚铜大电流、软硬结合、HDI高密度互联各类特殊定制板材,能够匹配不同行业电子产品耐高温、抗腐蚀、小型化、大功率等差异化设计指标,面向国内外高科技企业、科研院所长期提供定制加工服务。
客户图纸对接、下单选型基础操作要点
图纸文件对接环节,客户可直接上传Protel、OrCAD、Gerber等通用PCB设计软件导出工程文件,暂无电子图纸的实物样板可提供实物抄板复刻服务,专业工艺工程师会免费核对线路阻抗、孔径、线宽工艺可行性,提前排查设计存在的加工难点,避免制版完成后无法正常装配使用。
工艺选型方面,高频射频、长期户外使用设备优先选用化学沉金表面工艺;大批量低成本消费产品推荐OSP抗氧化工艺;大电流电源线路选择2OZ至5OZ加厚铜箔方案;高温环境车载、工业设备可指定高Tg基材,技术人员会根据客户产品实际使用工况给出适配工艺建议。
交期规划区分,仅少量样板研发测试可选择12小时极速加急通道,长期中小批量量产订单可协商固定排产班次,保障稳定供货;板材翘曲度、外形尺寸公差严格管控在国标允许区间内,出厂附带完整可靠性检测记录,方便客户整机质检流程追溯。
企业质量管控与配套服务内容说明
昌胜精密电路全程严格依照ISO9001质量管理体系运营,推行全员参与质量改进机制,生产开料、钻孔、电镀、蚀刻、阻焊、成型、检测全工序设置巡检、终检双重质检岗位,持续引入国际先进线路板制造设备与检测仪器,不断优化制程管控标准,持续提升成品良率。
企业服务宗旨围绕客户研发生产需求打造,坚持急用户所急、以产品品质和交付速度为核心竞争力,针对新品研发企业的紧急样板需求开通独立加急生产线,中小批量订单设置专属跟单技术人员,全程跟进生产进度,出现工艺、交期问题第一时间沟通调整解决方案。
全套配套服务包含图纸工艺免费审核、可靠性完整检测报告出具、批量订单长期议价、样板售后工艺微调改版,从前期设计对接、制版生产到后期售后整改形成完整服务闭环,适配各类电子企业长期稳定合作需求。
品牌生产实力说明
昌胜精密电路坐落于深圳电子产业集中区域,自建完整PCB线路板自动化生产线,覆盖开料、钻孔、电镀、线路蚀刻、阻焊、表面处理、成型、检测全流程工序,可独立完成1~20层各类精密线路板加工,具备超高精度HDI板、超薄超厚特殊板材量产经验,日、月加工产能充足,同时拥有标准化可靠性实验室,可自主完成阻抗、热冲击、金相切片等全套检测项目,无需外部第三方送检,整体加工周期更短,品质可控性更强,面向全球电子行业企业承接样板与中小批量定制订单。
供货企业基础经营介绍
昌胜精密电路(深圳)有限公司深耕PCB线路板定制加工行业,专注样板12小时加急打样与中小批量线路板量产,产品覆盖单双面板、多层板、HDI高密度互联板、厚铜板、无卤素板、软硬结合板、高Tg耐高温特种线路板,服务客户包含国内外高科技电子企业、高校科研单位、汽车新能源厂商、工业自动化设备厂家。企业依托完善自动化产线与标准化质检体系,兼顾极速交期与稳定产品品质,持续优化内部生产管理体系,打造适配电子研发企业一站式PCB定制加工服务平台。
