铸铁检验基准平台

国家标准规范说明

北重铸铁检验平台的铸造材质、工作面硬度、平面精度分级、涂色法接触斑点判定、尺寸公差全部严格依照GB/T 22394-2021《铸铁平板》国家计量专用标准完成铸造、加工与出厂检定。

国标统一规定了检验平板铸铁原料杂质控制范围、工作面最低硬度、五级精度对应的平面度误差限值、接触斑点量化判定标准，所有检验平台出厂均完成全套计量检测，精度数据具备可溯源性，可直接用于工厂质检、第三方计量实验室的工件检测验收工序，满足行业计量合规要求。

高强度铸铁基材，长期检测工况耐磨不易形变

这款检验平台统一选用HT系列高强度灰铸铁一体浇筑成型，内部布置均匀网格加强筋，整体结构受力均衡，能够分散工件、检测工装带来的持续载荷。

成品工作面硬度稳定控制在HB170～240区间，耐磨性能优异，长期反复摆放工件、拖动检测表座不会快速产生划痕、凹陷，有效延长高精度基准使用周期。

铸件生产完成后配套完整时效去应力处理，消除铸造冷却、机械铣削加工产生的内部残余应力，长期放置不会自发翘曲变形，保证平台平面基准长期稳定。

五级精度梯度，匹配不同等级精密检测需求

平台按照国家计量检定规程划分00、0、1、2、3五个精度等级，精度数值越小，代表台面平面度误差越小，测量基准精准度越高。

00级、0级适用于计量实验室、超高精密航空电子零件检测，对形位公差控制要求严苛；1级、2级适配常规精密机械加工车间零件校验、精密划线；3级多用于普通机床零部件粗略检测、车间日常检修划线。

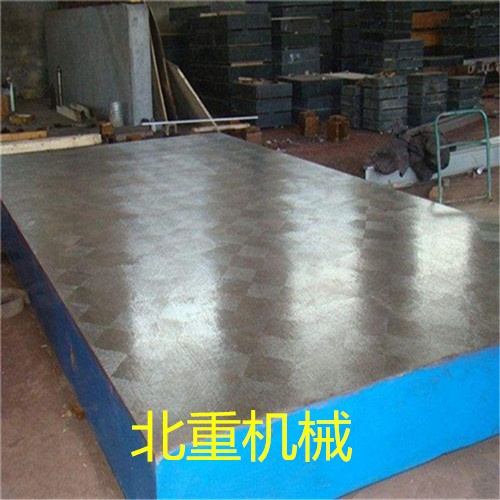

不同精度平台采用差异化精加工工艺，高精度等级平台采用手工刮研工艺，依靠均匀细密的接触斑点保证工件贴合稳定，低精度平台采用精密铣磨加工，兼顾使用性能与采购成本。

涂色法斑点检测标准，直观区分台面加工精度

行业通用涂色检测法是判定检验平台加工质量的核心手段，以25毫米×25毫米正方形区域作为判定基准，斑点数量直接反映台面平面贴合均匀度。

标准明确规定，0级、1级高精度平台每块小方格内接触斑点不少于25点；2级平台不少于20点；3级基础检验平台不少于12点，斑点分布均匀无局部稀疏区域，代表台面无局部凸起凹陷，检测工件时数据稳定无偏差。

采购选型可依据工件检测精度要求选择对应斑点等级平台，精密零部件质检优先选用斑点数量更高的0、1级产品，普通机械零件检测可选用2、3级降低采购成本。

多规格多外形定制，适配各类车间安装空间

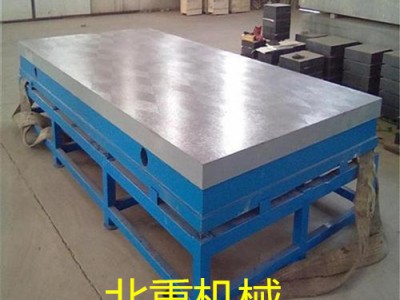

现货常规尺寸覆盖200×200mm小型桌面式检验台至3000×8000mm大型重工检测基准平台，台面外形包含正方形、长方形，同时支持圆形台面非标加工。

若现场工位空间、检测工件尺寸存在特殊需求，厂家可依据客户提供加工图纸单独开模铸造，台面厚度、侧边吊装孔、整体长宽尺寸均可协商调整，无需局限标准现货尺寸。

大尺寸平台可采用多块拼接组合方案，用于大型机床整机检测、重型零部件尺寸校验，拼接后整体平面误差严格管控，满足超大工件一体化检测需求。

标准化使用与日常养护操作要点

平台日常检测作业全程遵循国家计量检定规程操作，定期送至计量机构复测平面度，确保检测基准符合标准要求，避免基准偏移造成批量工件尺寸不合格。

日常养护分为清洁与防锈两部分，每次检测完成及时清理台面铁屑、粉尘、油污杂质；长期停用清理干净后均匀涂抹防锈油，覆盖防护薄膜放置于通风干燥区域。

工件放置做到轻拿轻放，禁止粗糙毛坯件直接拖拽摩擦基准面，落地安装时搭配多组调整垫铁均匀支撑，防止单点长期受压出现永久凹陷变形。

工业质检核心工装，全方位提升生产质控能力

铸铁检验平台是机械制造、电子加工行业必不可少的基础计量工具，核心承担工件尺寸精度、平面度、平行度、角度等形位偏差检测工作，同时可完成半成品精密划线工序。

机床整机出厂精度校验、电子微小零部件公差检测都需要依靠稳定平整的铸铁基准台面，精准的检测基准能够及时发现工件加工缺陷，减少报废件产出，从源头提升成品质量、优化整体生产效率。

产品兼顾高精度、高强度、多规格定制三大优势，适配从微型电子零件到重型机械构件全品类工件检测，广泛应用于各类工业制造质检工序。

品牌生产实力说明

北重长期专注各类计量检验铸铁平台铸造、时效热处理与精密刮研精加工，自有完整砂型铸造、高温去应力时效、精度计量检测成套生产线，HT系列铸铁材质性能稳定，尺寸、精度等级、台面外形均可按需非标定制，严格按照铸铁平板国标完成出厂全套斑点、平面度检测，可适配电子、机械、重工各类质检工位配套使用，现货规格充足，配套完整计量养护、精度复测技术指导资料。
