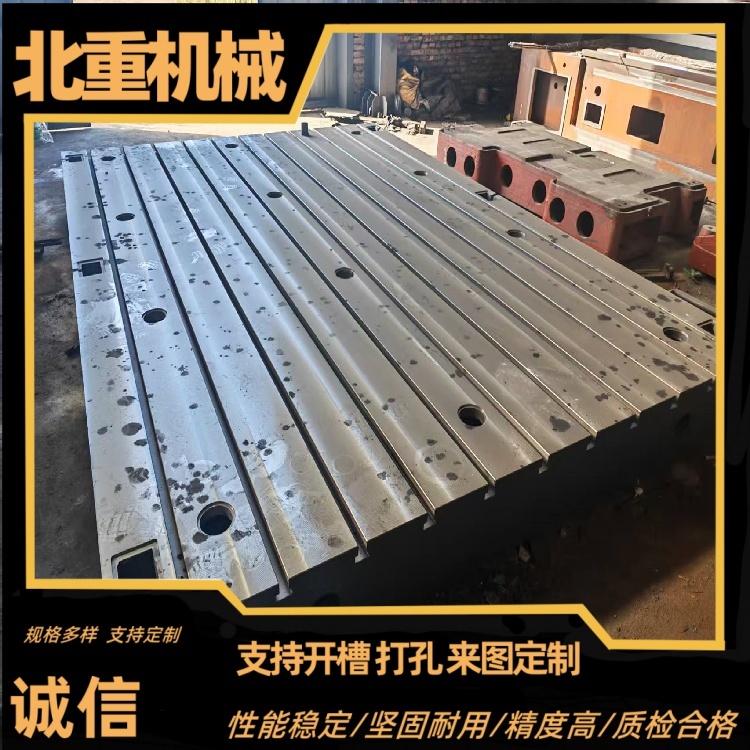

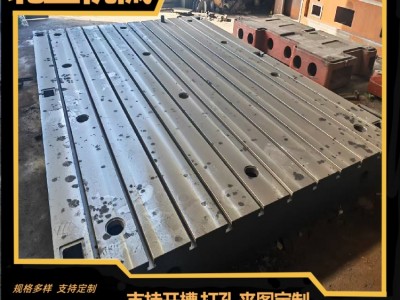

T 型槽铸铁试验工作台

国家标准规范说明

北重T型槽铸铁工作台的材质、平面精度分级、时效稳定处理、外观缺陷管控全部遵循GB/T 22394-2021《铸铁平板》计量行业国标，工件垂直度、形状位置公差严格按照GB 1184-80《形状位置公差》12级标准执行计量检定。

国标对铸铁平板时效去应力工艺、工作面硬度、刮研接触斑点、吊装结构设计设立强制验收条款，该款工作台出厂全部完成全套八项计量检定，精度分级清晰可溯源，可用于钳工装配、设备维修、电机动力试验等需要平面基准的正规生产计量场景，满足第三方计量机构检定验收标准。

双重稳定化时效工艺，长期使用精度不漂移

这款T型槽铸铁平板选用HT200至HT300高强度铸铁一体铸造，为彻底消除铸造、机加工产生的内部残余应力，提供两种稳定化处理工艺可选。

第一种为高温人工退火处理，加热至600℃至700℃恒温保温，快速释放铸件内应力；第二种为自然时效放置2至3年缓慢应力释放，两种工艺均可保障平台长期高精度运行。成品出厂额外增加去磁工序，消除铸造过程产生的残余磁性，避免吸附铁屑干扰测量精度。

成品工作面硬度稳定维持在HB170至240区间，耐磨性能突出，长期工装拆装、工件拖拽、反复划线测量不易出现大面积磨损，大幅延长基准台面使用寿命。

全尺寸覆盖，多精度分级适配不同工况需求

产品现货标准尺寸覆盖100×100mm小型钳工平台至3000×8000mm大型电机试验底板，客户现场空间、试验工件尺寸特殊时，可提供任意长宽非标定制加工。

平台精度分为0、1、2、3四个等级，精度数值越小代表平面度误差越小，0级多用于实验室精密计量、高精度扭矩测试；1、2级适配精密装配、电机耐久试验；3级适合普通车间设备检修、轻型划线作业，客户可根据检测精度要求自由选型。

台面整体铣制连续T型安装槽，各类工装夹具、电机支架、测功机组均可直接螺栓锁紧固定，一台平台兼顾工件装配、设备调试、动力性能测试多重用途。

严苛外观与铸造缺陷质检，杜绝基准面先天瑕疵

成品出厂外观执行严格质检标准，工作台工作面不允许存在锈迹、深划痕、磕碰凹坑等影响测量使用的外观损伤；核心基准面完全禁止砂孔、气孔、裂纹、夹渣、缩孔等铸造缺陷。

铸件非加工侧面完整清理表面型砂，喷涂防护底漆且漆膜附着力牢固，所有边角锐边统一修钝处理，避免操作人员搬运划伤手部；两侧预留专用吊装螺纹孔、圆柱吊装孔，吊装受力点优化分散重量，大幅降低起吊过程台面扭曲变形风险。

铸造环节产生的微小缺陷可按规范工艺修补处理，但工作面缺陷管控标准极高，修补后需重新复测平面度与硬度，不合格产品禁止出厂，保障基准精度稳定可靠。

完整八项出厂检定项目，每台均可出具检定记录

每一台T型槽铸铁工作台出厂前必须完成全套八项专业计量检定，全方位把控产品质量，检测项目包含基材材质与表面硬度、整体形状位置公差、外观缺陷、整体平面度、刮研接触斑点、平面波动量、工作面允许挠度值、表面粗糙度。

其中刮研接触斑点是区分高精度平板的核心指标，在任意25mm×25mm正方形区域内，1级平板接触斑点不少于20个，2级不少于12个，3级平板无强制斑点数量要求，斑点分布均匀代表台面贴合度更好，测量工件时滑动顺畅无卡顿。

工作面与侧边、相邻两侧边的垂直度统一按照GB1184-80标准12级公差管控，保证工装垂直定位精度，适合电机、减速机立式、卧式多方位安装测试。

生产重量误差管控与日常使用规范

受铸造、机械加工工艺影响，铸铁平板成品重量会存在小幅理论偏差，行业规范要求整体重量误差不得超过10%，超出限值必须重新开展材质、结构强度复检，确认合格才能投放市场。

日常使用过程中，工件轻拿轻放，禁止粗糙毛坯件直接拖拽划伤T型槽基准面；作业完成及时清理台面铁屑油污，长期闲置均匀涂抹防锈油密封防护。

吊装搬运优先使用预留吊装孔四点同步起吊，避免单点受力扭曲台面；落地安装搭配调整垫铁多点均匀支撑，每年定期送检平面度，及时校正微小变形。

品牌生产实力说明

北重长期专注T型槽铸铁基准工作台铸造与精加工，自有完整砂型铸造、高温退火时效、高精度铣削刮研、计量检定全套生产线，HT200-HT300铸铁材质性能稳定，尺寸、精度等级、台面T型槽布局均可按需定制，严格遵循铸铁平板国家计量标准出厂检测，产品适配钳工装配、设备维修、电机测功试验多场景配套，现货规格齐全，配套完整吊装、调平、精度养护技术资料。
