气动中线软密封对夹蝶阀

国内外标准规范说明

EBRO Z011-A气动中线蝶阀同步遵循国内工业阀门标准与欧盟原厂设计规范，国内生产验收参照GB/T 12238-2019 法兰和对夹连接蝶阀，标准统一规定阀体承压、密封等级、结构尺寸、介质适配等硬性指标。

驱动执行器法兰对接执行EN ISO 5211国际通用标准，方便各类品牌阀门与执行器互换装配，整机出厂密封、耐久、防泄漏检测同步通过TA-Luft、DVGW等海外行业规范，可满足国内外化工、电站项目双重验收要求。

成套设备整体构造拆分讲解

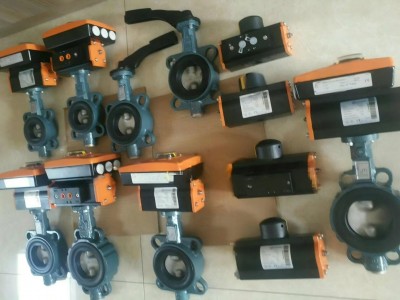

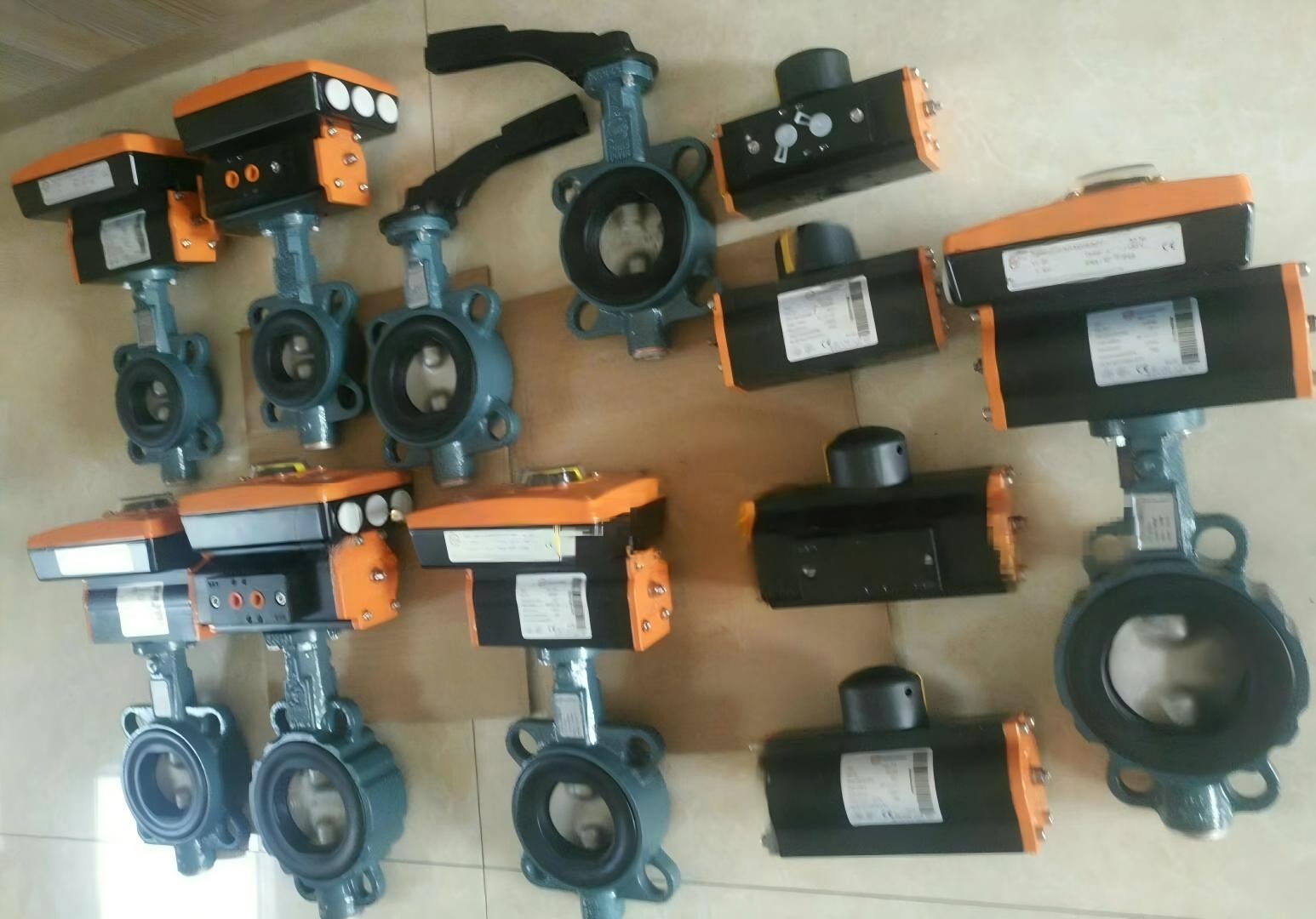

整套设备分为蝶阀阀体本体与气动执行器两大核心部件，阀体采用经典对夹式中线结构，搭配可自由选配的EBRO原厂气动头，执行器区分双作用、单作用弹簧复位两种驱动形式，适配不同工况安全需求。

阀体材质拥有多规格可选，铝合金、球墨铸铁、铸钢、不锈钢阀体可匹配清水、腐蚀介质、高温介质；阀板统一采用CF8M不锈钢材质，抗冲刷耐腐蚀；内置EPDM软密封座，实现管路双向密封零泄漏，适配常规中性流体输送。

气动执行器缸体采用硬质铝合金材质，内部齿轮齿条传动结构，出厂经过百万次启闭耐久测试，输出角度支持±5°微调，机身附带可视开度指示器，操作人员可直观判断阀门当前开关状态。

执行器气源与环境适配参数

设备适配宽泛的环境温度区间，可在-20℃至+180℃工况稳定运行，低温供热、高温脱硫管线均可配套使用。两种驱动形式气源压力要求存在区分，双作用执行器适配4～8bar气源压力，单作用弹簧复位款气源压力需控制在5～8bar区间。

执行器顶部预留NAMUR标准通用安装槽位，各类自控附件可直接装配无需转接盘，大幅简化自动化管路改造施工流程，降低现场配件适配难度。

气源管路前端可配套气源三联件，完成压缩空气过滤、稳压、润滑处理，减少水汽粉尘进入执行器内部，延长气动头整体使用寿命，降低内部齿轮磨损故障概率。

全系列可选配套自控附件功能说明

整套阀门可按需搭配多种自控配件，适配开关控制、比例调节、远程信号反馈各类自动化需求，所有附件均区分普通型与防爆型，满足防爆车间、化工危化管路使用规范。

回讯器也就是限位开关，能够向中控系统远程传输阀门全开、全关位置信号，方便集中控制系统监控管路通断状态；电磁阀作为气源换向核心部件，双作用执行器搭配二位五通电磁阀，单作用弹簧复位款选用二位三通电磁阀，供电电压可按需定制。

手轮机构属于故障应急配件，当现场气源中断失效时，操作人员可转动手轮手动完成阀门开启、关闭，避免管路介质失控；电-气定位器输入4～20mA标准模拟信号，实现阀门0-100%开度精准调节，多用于需要精细流量调控的工艺管线。

通径规格与介质适配范围

阀体通径覆盖1-1/2"至20"完整规格，DN25、DN32小口径尺寸支持单独定制，承压等级包含PN6、PN10、PN16国标压力，同时兼容美标150LB、300LB，日标10K多类管道标准，新旧工业管线改造均可直接替换配套。

介质适配范围广泛，液体、气体、粉体浆液都可稳定输送，在清水、污水、蒸汽、燃气、粉体物料管线中应用成熟，中线软密封结构对含微量颗粒介质具备良好耐冲刷能力。

多行业落地应用场景

依托原厂成熟工艺与严苛国际认证，Z011-A气动蝶阀覆盖纺织、电站、石油化工、供热制冷、制药、造船、冶金、轻工、环保主流工业领域。

电站脱硫除尘、化工酸碱介质、制药纯水、船舶给排水、城市供热管网、环保污水处置等自动化管路大量选用本款阀门，成套设备常年现货储备，可快速完成订单发货，缩短工程项目备货周期。

品牌研发与品控体系介绍

德国EBRO依博罗拥有近百年蝶阀与驱动装置研发制造经验，品牌在全球六十多个国家设立销售与服务网点，产品出厂经过多轮严苛检测，先后取得SQS质量体系、TÜV、Lloyds船级、DVGW燃气供水等数十项权威资质认证。

企业持续优化阀体密封、气动执行传动结构，针对工业复杂工况迭代产品配方，兼顾运行稳定性与超长使用寿命，长期和国内工程设计院、成套设备企业保持稳定合作，贴合国内工业项目建设使用标准。

品牌生产实力说明

德国EBRO依博罗深耕工业自控蝶阀与配套气动执行器研发制造数十年，流体控制阀门产品规格体系完整，气动驱动、阀体密封工艺成熟稳定，可适配化工、电力、造船、环保各类工控管路配套需求。品牌全球化生产检测体系严苛，全部产品同步通过多国行业权威认证，全球供货渠道成熟稳定，承压、密封、耐温各项技术参数完善，为国内外大中型工业自动化管路项目提供标准化成套阀门配套产品。
