支耳式软密封蝶阀

国内外标准规范说明

德国EBRO Z014-A支耳式蝶阀属于进口中线软密封管路控制阀，产品整体设计、耐压密封检测同时参照EN 593工业蝶阀通用标准与GB/T 12238国标蝶阀技术规范，适配国内外各类工程项目验收标准。

该产品密封性能达到ANSI 16-104 Class VI泡级零泄漏标准，是流体管路密封性能的高标准等级，不管介质正向或反向流动都能杜绝渗漏，同时支持0.2bar绝压真空工况稳定运行，适用工况范围更广。

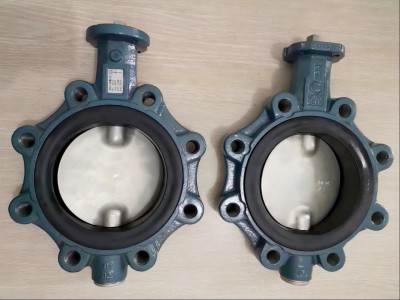

单法兰支耳结构管路截流设备基础介绍

Z014-A是依博罗主打支耳安装款式的中线蝶阀，核心设计为阀体自带一体式支耳结构，专门适配单法兰管路装配场景，不用配套完整双法兰即可完成管路固定，节省管道安装配件与施工成本。

整体体型小巧轻便，整体结构紧凑不占用过多管路空间，90度回转即可完成全开、全关动作，启闭反应速度快，现场拆装、内部检修操作简单，管路任意角度都能安装，不受现场空间限制。

设备操作扭矩偏小，搭配手动、气动、电动执行机构都能轻松驱动，长期频繁启闭不会出现操作卡顿，流量曲线接近线性，除通断外也可用于管路流量调节，一机多用适配多种控制需求。

无销中线密封结构核心运行优势

这款蝶阀采用行业成熟的双/单阀杆无销连接结构，阀板和阀杆依靠成型贴合结构传动，不存在传统销轴磨损、脱落故障，长期使用稳定性更高。

依靠阀座与镜面抛光阀板紧密贴合，实现双向泡级零泄漏效果，阀体出厂水压测试泄漏量为零，适合洁净流体、有毒介质、贵重介质输送管路使用，避免介质损耗与安全隐患。

整套密封组件支持现场拆卸更换，出现老化破损无需整体拆除阀体，常规工况下设备出厂校准完成后可做到终生免维护，大幅降低厂区日常运维投入。

多材质选配覆盖全品类输送介质

阀体统一选用高强度GGG40、GGG40.3球墨铸铁，抗压抗震动性能优异，可承受最高16bar管路工作压力，适配绝大多数工业中高压管路。

阀板材质可按需更换，清水、暖通管路选用防腐涂层球墨铸铁；海水、轻度腐蚀流体选用铝青铜；化工腐蚀介质选用1.4408、1.4469不锈钢，所有阀板均做镜面无硅抛光处理，减少介质附着结垢。

阀座配套多种橡胶材质，EPDM适配饮用水、温水；NBR适配油品；FPM适配高温腐蚀介质；AU聚氨酯耐磨适配粉体浆液；VSI硅橡胶适配食品洁净工况，可匹配水、蒸汽、粉体、浆液、腐蚀化工流体等各类介质。

介质耐受区间宽泛，可在-20℃低温到160℃高温区间稳定工作，兼顾冬季室外低温管路与高温蒸汽输送管路，适配电厂脱硫、造纸、食品、市政污水等多元场景。

全行业广泛适配使用场景梳理

介质兼容范围覆盖液态、气态、固体粉体、固液混合浆液，饮用水、啤酒、饮料等高洁净流体，污水、海水、酸碱化工腐蚀液体，燃气、蒸汽等气体，煤粉、水泥、石灰浆液等颗粒物料都可稳定输送。

落地应用行业包含石油化工、火力电站、纺织、供热制冷、医药制造、船舶、冶金、轻工、市政环保水处理，在电厂脱硫烟道、造纸浆液管路、食品加工管线、城市给排水管网中使用频次极高。

支耳单法兰结构特别适合储罐出口、设备支路小型管路改造，原有管路只配备单侧法兰也可直接装配，不用整体改造管线，老旧产线升级改造适配性极强。

产品配套品牌集团背景简述

EBRO依博罗隶属于欧洲老牌流体控制集团BROER集团，集团旗下拥有斯达芬、依博罗两大阀门知名品牌，企业制造历史悠久，全球四十多个国家与地区设立生产基地、服务网点，销售网络覆盖全球。

集团所有阀门产品统一按照欧洲严苛制造标准生产，出厂经过多轮启闭寿命、耐压、密封测试，单台阀门启闭试验可达数万次，机械使用寿命更长，完善的全球售后网络可提供持续技术支持。

品牌生产实力说明

EBRO依博罗作为国际老牌工业阀门制造品牌，长期专注中线软密封蝶阀、防腐管路控制阀研发生产，深耕化工、电力、环保、食品管路配套领域多年，支耳式、法兰式全系列蝶阀规格体系完整，从DN20至DN600通径全覆盖，阀体、密封、阀板材质选配方案丰富，产品严格遵循欧美双重工业制造标准，工艺稳定、供货周期可控，可适配新建厂区管路、老旧设备改造各类工控配套项目。
