气动扇形软密封蝶阀

国内外标准规范说明

德国EBRO气动扇形蝶阀整套阀体与配套气动执行机构，设计、耐压密封检测同时遵循EN 593工业蝶阀通用标准与GB/T 12238国内蝶阀技术国标，同时执行机构气动传动结构符合国际气动元件通用检测规范。

阀体密封性能达到ANSI 16-104 Class VI双向泡级零泄漏标准，可在0.2bar绝压真空工况稳定运行，整机通过SQS、TüV、DVGW等多家国际权威机构检测认证，满足化工、市政、电厂各类高标准工程项目验收要求。

自动化管路气动截流设备基础说明

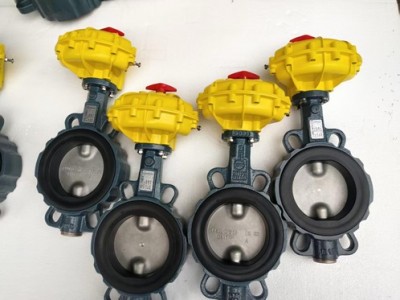

这款Z011-A气动扇形蝶阀由中线软密封阀体与EB系列齿条齿轮气动执行器组合而成，依靠压缩空气驱动实现90度自动开关，属于工业管道全自动流体通断控制设备。

阀体自带四定位法兰安装孔，装配时可精准锁定安装角度，不会出现偏移错位，现场管路对接调试难度大幅降低，适配对夹式标准管路装配场景。

整套设备适配全自动无人值守生产线，搭配电磁阀、限位开关即可接入PLC自控系统，远程完成阀门开启、关闭动作，广泛替代人工手动操作阀门，提升管路控制自动化程度。

无销中线密封阀体核心结构优势

阀体采用成熟的单/双阀杆无销传动结构，阀杆与阀板依靠精密贴合结构传递扭矩，不存在传统销轴磨损、松脱、卡滞故障，长期频繁启闭依旧运行稳定。

内部阀座为可单独拆卸更换结构，介质腐蚀、老化后无需整体拆除阀体，仅更换密封件即可恢复密封性能，常规洁净介质工况下出厂校准完成后可实现终生免维护。

阀板统一经过镜面无硅抛光处理，介质不易附着结垢，搭配多材质弹性阀座，正反双向介质流通均可实现零渗漏，杜绝化工、食品介质损耗与管路安全隐患。

多材质部件适配宽泛工况介质

阀体可选GG25灰铸铁、GGG40高强度球墨铸铁，抗压抗震性能优异，最高可承受16bar管路工作压力，适配绝大多数工业中高压输送管路。

阀板材质可按需切换，清水暖通选用防腐涂层球墨铸铁；海水、潮湿腐蚀管路选用铝青铜；强腐蚀化工介质选用奥氏体不锈钢材质，耐冲刷、抗腐蚀周期更长。

多种橡胶阀座覆盖全工况需求，EPDM适配饮用水、温水；NBR适配各类油品；FPM适配高温腐蚀流体；AU聚氨酯适配煤粉、石灰浆液等耐磨场景；VSI硅橡胶满足食品无硅喷涂洁净工况。

介质工作温度区间覆盖-20℃低温至160℃高温，冬季室外低温管路、高温蒸汽输送管线均可稳定配套使用，工况适配覆盖面十分全面。

EB*.1SYD齿条齿轮气动执行器运行原理

配套气动扇形执行器采用双活塞齿条齿轮传动结构，压缩空气从A口通入时，推动活塞向两端移动，齿条带动输出轴逆时针旋转90度，阀门完全打开，废气从B口排出。

压缩空气切换至B口进气时，活塞向中间收拢，齿轮顺时针旋转90度关闭阀门，废气由A口排出，可根据现场管路需求定制反向传动逻辑。

分为双作用气源持续驱动与单作用弹簧复位两类款式，单作用型号断气后依靠内置弹簧自动关阀，适合防爆、高危化工管路应急切断保护场景，气口可加装消声器降低车间噪音。

执行机构与阀体标准化法兰对接，符合ISO 5211通用执行器安装规范，同规格阀体可自由替换气动、电动、手动驱动装置，改造灵活性高。

全行业多元管路应用场景

介质适配范围包含工业清水、污水、各类油品、高温蒸汽、酸碱化工流体、煤粉、石灰浆液，同时适配食品原料、无硅喷涂洁净流体，兼顾液态、固液混合浆料输送工况。

落地使用行业覆盖石油化工、市政给排水、污水处理厂、船舶管路、能源电厂、电厂脱硫系统、食品加工、消防管网、无硅表面喷涂生产线、冶金轻工、环保水处理等领域。

在大型厂区集中自控管路、储罐进出口、脱硫烟道管线中使用优势突出，自动化启闭可实现管路联锁保护，出现流量、压力异常时快速切断介质，降低设备损坏风险。

品牌企业综合实力与品控体系

EBRO依博罗总部设立于德国鲁尔工业区哈根市，拥有近百年蝶阀与配套执行器研发制造经验，是全球最早专业量产控制蝶阀的制造企业之一。

企业全球四十余个国家设立生产基地与服务网点，员工规模约千人，年销售额1.5亿欧元，产品取得ISO9001、TA-Luft、DVGW、TüV、Lloyd’s等多国权威认证，品控体系严苛。

品牌八十年代正式进入国内市场，深耕给排水、电力、石化、食品、市政等行业，与工程设计院、终端生产企业长期稳定合作，可提供整套阀体、气动执行器、限位开关一站式配套供货。

品牌生产实力说明

EBRO依博罗作为德国老牌流体控制设备制造企业，长期专注中线蝶阀、齿条齿轮气动执行器成套产品研发生产，阀体通径覆盖DN20至DN1200全规格，阀体、阀板、密封材质选配方案丰富，气动执行器分双作用、弹簧复位两种结构。产品严格遵循欧美双重工业制造检测标准，全球供货网络完善，常年储备标准现货，可适配新建厂区自动化管路、老旧手动阀门自动化改造各类工控配套项目。
