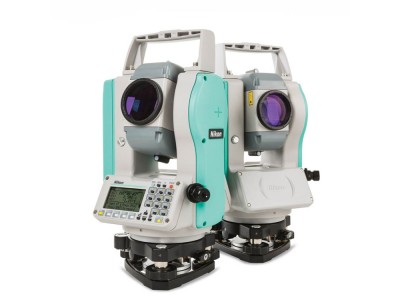

尼康 N2 电子全站型速测仪

国家标准规范说明

尼康N2全站仪整机测角、测距、环境防护全部性能指标严格遵循GB/T 27663-2011《全站仪》国内测绘仪器国标，同时同步满足三项国际标准化组织测绘仪器试验规范：ISO 17123-3经纬仪测角精度测试标准、ISO 17123-4光电测距精度检测标准、ISO 17123-5全站仪整机现场校验规范。

国标统一规定全站仪的测角误差、测距ppm误差、垂直补偿范围、高低温工作区间、防尘防水防护等级、数据存储稳定性等硬性验收指标，该仪器出厂均完成全套计量校准，测量数据可用于国土确权、建筑施工、市政道路、管线勘测等具备官方归档要求的测绘项目，计量性能合规有效。

双版本精密测角系统，满足不同精度等级工程需求

本款全站仪提供2秒、5秒两种测角精度版本，依托88mm大直径光电递增编码刻度盘搭配液电式垂直补偿装置，实现水平、垂直双向高精度角度采集。

2"高精度版本适合地籍测绘、变形监测、精密土建放样等高标准项目；5"经济型版本适配公路、场地平整、简易管线测量，同一机型两种精度配置可按需选型，兼顾预算与作业精度。

垂直补偿采用液电感应检测方式，补偿覆盖±3'全倾斜区间，补偿定位精度高达1″，野外三脚架轻微倾斜时自动修正竖轴误差，无需反复整平基座，大幅减少现场整平耗时，提升外业作业效率。

测角细分支持角度、6400密位双制式切换，细分档位多，国内土建、市政工程通用角度单位，矿山、军工勘测适用密位单位，多行业场景通用适配。

多模式长距光电测距，棱镜/免棱镜双工况全覆盖

测距光路独立50mm大口径接收镜头，搭配三种棱镜、反射片、免棱镜三类测量模式，最远单棱镜测距可达3000米，免棱镜最高400米，覆盖短距离细部放样至长距离带状道路测绘全场景。

免棱镜模式区分18%低反射墙面、90%高反射混凝土两类工况，按能见度分为晴好、正常、不良三档距离指标，野外墙体、桩基、边坡无需架设棱镜直接测距，省去棱镜架设往返工序。

测距分1mm精测、10mm快速两种读数档位，精测模式响应1.8秒，快速模式仅0.8秒，大面积场地粗测选用快速模式提速，关键控制点采用1mm精测保障精度，作业模式灵活切换。

整机测距精度严格按照ISO17123-4标定，棱镜模式±(2+2ppm×D)mm、免棱镜±(3+3ppm×D)mm，长距离测量时线性误差可控，长线路测量累计偏差小，减少复测返工。

金属机身IP54三防，工地恶劣环境耐用抗造

仪器主体采用铝合金金属壳体，相比全塑料全站仪抗冲击、耐磨性能更强，施工现场磕碰、砂石摩擦不易出现壳体开裂、变形损伤，整机使用寿命更长。

防护等级达到IP54标准，可完全阻挡粉尘侵入机身内部光学、编码组件，同时抵御降雨、洒水泼溅，露天工地、潮湿地下室、砂石料场等多尘潮湿环境均可稳定作业。

工作温度区间-20℃至+50℃，北方冬季冻土测区、南方夏季露天高温工地均可正常开机；存储放宽至-40℃~+60℃，冬季车辆后备箱存放不会低温损坏电池与光路组件。

水准器灵敏度高，管泡30"/2mm、圆泡10'/2mm，基座整平快速直观；配套3倍光学对点器，最小聚焦0.5米，近距离基坑、室内点位对点清晰不模糊。

长续航双锂电供电，双面大屏大容量本地存储

搭载两块3.8V夹装式快充锂电池，单次充满仅需4小时，续航表现分层适配不同作业强度：仅测角连续工作22小时、间歇30秒单次测量11小时、持续测距测角4.5小时，单日野外全天测绘无需中途充电。

机身配备双面背光128×64图形LCD显示屏，仪器正反两侧均可查看测量数据，放样作业时观测、记录人员无需频繁转动仪器查看屏幕，双人配合作业更便捷。

本地内置存储可保存10000组点位坐标、角度、距离原始记录，野外无电脑、无手簿场景下数据自动留存，回城通过RS-232串口批量导出至电脑，避免现场数据丢失、人工记录出错。

配套同轴红光激光指向，望远镜视场同步可见激光光斑，远距离放样时快速锁定目标点位，昏暗工地、夜间作业定位直观，无需额外激光指示器。

人性化光学与微动结构，降低外业操作疲劳

主望远镜标配32倍正像光学镜头，可选18倍、36倍目镜，物镜45mm大口径，透光性强，阴天、弱光工地成像清晰，1°20'宽视场，快速捕捉远距离测点。

水平轴配备双面连续微调驱动器，仪器左右两侧均设置微调手轮，左、右手习惯操作员均可舒适操作，无需调换仪器摆放方向。

机身内置简易视距刻度线，无电源断电应急时可依靠视距法粗略测算距离，野外突发断电不影响基础尺寸采集；自带折返镜组件，近距离墙角、基坑隐蔽点位可反射观测，无需绕行测点。

野外作业选型与日常养护操作提示

高精度变形监测、地籍确权项目优先选择2"版本；公路、场地平整、简易管线选用5"经济型；长距离带状测绘搭配6.25cm单棱镜，建筑墙体放样优先使用免棱镜模式提升效率。

冬季低温户外作业开机前预热2分钟，避免光路温差造成测距漂移；夏季高温暴晒避免长时间直射镜头，防止光学玻璃热胀产生误差。

野外沾泥沙雨水后及时擦干镜头、串口、对点器窗口，收纳前关闭屏幕断电；长期存放每月补电一次，防止锂电池亏电衰减；每年送至计量机构按JJG 100规程完成整机校准，保障精度合规。

品牌生产实力说明

尼康深耕精密光学测绘仪器研发制造数十年，掌握自主光学镜头研磨、光电编码器、液电垂直补偿全套核心工艺，全站仪整机严格遵循国际ISO测绘仪器标准与国内GB/T测绘设备国标出厂校验，金属机身耐磨三防工艺成熟，测角测距精度稳定，适配土建、市政、国土、矿山各类工程测绘配套需求，进口整机配套完善，原厂配件供货稳定，全套机型技术参数完善。
