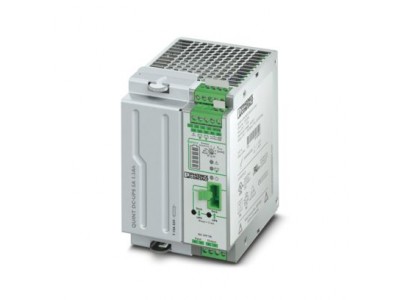

菲尼克斯单相导轨式开关电源

国家标准规范说明

该款工业开关电源在国内自动化机床设备场景投入使用时，必须严格遵守GB/T 14715-2017《信息技术设备用不间断电源通用规范》规定的绝缘防护、电磁兼容、过载保护相关指标，产品原厂研发生产同步遵循国际通用IEC 61010-1《测量、控制和实验室用电气设备的安全要求》，两项标准共同约束电源高低温运行稳定性、短路故障防护、电网谐波抑制等核心性能。

每一台成品出厂前都会经过高压绝缘耐压、满载持续老化、高低温循环冲击多项检测，四层内置防护电路可以在电网异常、后端负载故障时主动保护整机，不会引发机床控制柜内部短路、过热起火等安全隐患，适配机床车间长期不间断连续运行工况。

整机内部构造与基础工作原理讲解

菲尼克斯TRIO系列大功率开关电源是机床控制柜内标准供电元器件，整机内部由交流EMI滤波单元、高频变压功率单元、直流稳压校正模块、多重安全保护电路四大核心模块组合而成，结构设计完全适配机床车间复杂用电环境。

第一小段，外部工业电网交流电会先进入设备内置EMI滤波电路，过滤机床大功率主轴、切削焊机产生的谐波与电压杂波，避免不稳定输入电压干扰后端PLC、信号隔离器等精密弱电元件；第二小段，经过高频变压器完成电压降压转换，把高压交流电转化为低压直流基础电能；第三小段，稳压校正模块持续稳定输出24V标准直流电压，输出纹波数值控制在行业极低水平，不会造成通讯类元器件信号紊乱、机床数控系统误动作。

整机取消散热风扇设计，依靠大面积钢板壳体完成自然散热，金属切削粉尘较多的机床车间使用时不会出现风扇堵塞、磨损故障，省去定期清理、更换风扇的运维工序。全部接线端子采用弹簧锁紧结构，机床设备长期振动工况下，导线也不会出现松动、打火问题，电气连接稳定性更强。

相比普通民用开关电源的核心性能优势

首先是超宽交流电压适配能力，普通民用电源仅支持220V标准电压，机床厂区多台设备同网运行时电压波动幅度大，本款产品在85V至264V全区间均可稳定满载工作，偏远加工厂区、大功率机床配套车间也不会出现停机保护现象。

其次是完整多层级安全防护体系，后端机床传感器、电磁继电器负载发生短路故障时，电源会瞬间切断直流输出，故障排除后自动恢复供电，不会烧毁电源本体，也不会连带控制柜内其他机床电器损坏。环境温度升高时内部电路自动下调输出功率，防止壳体老化加速，有效延长整机使用周期。

第三点为标准化导轨装配设计，机床控制柜内部通用35mm导轨可以直接卡扣固定，无需额外打孔、加装固定支架，新机床成套组装、后期产线改造拆装操作都十分便捷，有效缩短控制柜整体装配工时。480W大功率输出规格，能够满足多组机床传感器、继电器、通讯模块同时供电，适合大中型数控车床、加工中心成套设备使用。

全行业适配使用工况与配套电气元器件

该大功率20A直流开关电源主要为各类机床控制柜内部全部24V弱电元器件提供稳定直流供电，适配行业覆盖数控车床、立式加工中心、环保水处理成套设备、智能仓储物流流水线、光伏配套控制柜、轨道交通控制箱体、半导体生产加工设备等多个领域。

可配套供电的元器件品类十分丰富，包含机床PLC可编程逻辑控制器、光电接近传感器、各类电磁继电器、模拟信号隔离变送器、浪涌防雷保护模块、工业以太网交换机、分布式远程IO采集模块等，是大中型机床成套项目必备基础供电配件。

该电源可以和同品牌菲尼克斯UK、ST系列接线端子、ACT20X信号隔离器、VPU浪涌保护器无缝搭配组装，整套电气元器件统一品牌生产，电气匹配度更高，能够减少不同品牌配件组合带来的电磁兼容隐患，机床控制柜调试故障率更低。

采购选型匹配基础要点

选型第一步需要统计机床控制柜内部全部24V用电元器件总额定电流，本型号额定输出20A，实际长期运行总负载电流必须低于20A，建议预留20%左右电流余量，避免长期满载加速电源内部元器件老化。若负载总电流超出20A，可选用菲尼克斯QUINT系列更高功率开关电源。

选型第二步确认机床控制柜内部常年工作环境温度，设备长期处于60℃以上高温环境时，需要适当降低实际带载电流，防止高温降功率后出现供电不足。设备安装时左右两侧预留10mm以上空隙，保障空气流通，维持散热效果。

选型第三步区分使用场景，普通粗加工机床可以选用基础TRIO系列产品，半导体、光学高精度加工机床建议搭配同品牌UPS不间断电源，防止电网瞬时断电导致机床加工数据丢失、精密工件报废。

现场设备安装基础注意事项

安装操作开始前必须完全断开机床控制柜总交流输入电源，全程断电作业，规避触电安全事故风险。接线环节严格区分交流输入端子、直流输出端子，禁止交直流端子混接，混接会直接造成电源内部功率电路烧毁。

导线选用符合国标规定的铜芯绝缘电线，交流输入侧推荐0.75~1.5平方线缆，直流输出侧根据实际负载电流选用1.0~4.0平方线缆，导线剥皮长度控制在5mm左右，金属导体完整卡入端子内部，无裸露铜丝外露。

整机卡扣固定在导轨上后，手动上下拉动确认卡扣锁紧无松动，多台电源并排安装时预留散热间隙，禁止紧贴堆叠安装；全部接线完成后空载通电测试30分钟，确认输出电压稳定维持24V无波动，再接入机床实际生产负载投入使用。

一站式采购配套服务内容说明

这款菲尼克斯大功率开关电源由四川本地自动化MRO服务商现货供应，仓库设立在成都市金牛区，菲尼克斯全系列TRIO、QUINT、UNI开关电源、接线端子、信号隔离器、继电器均有充足现货库存，可直接发往绵阳地区，本地物流发货速度快，大幅缩短机床成套设备备货周期。

服务商同步代理魏德米勒、町洋、明纬多个主流工控电气品牌，能够一站式配齐整套机床控制柜所需端子、电源、防雷、标识工具，不用对接多家供应商，减少采购沟通、多批次物流产生的综合成本。专业销售技术人员可以根据客户机床控制柜图纸完成整套电气方案选型，核对功率、电压、端子型号匹配度，避免选型错误造成成套机床返工。

所有对外供货产品均为原厂全新正品，可提供原厂标准质保服务，产品使用过程中出现电气故障、参数不匹配等问题，24小时线上技术人员实时对接答疑，协助排查机床产线供电异常故障。

品牌生产实力说明

菲尼克斯品牌长期专注工业自动化电气配套零配件研发生产，开关电源产品线覆盖MINI、UNI、TRIO、QUINT多个功率档位，从小型实验设备到大型成套机床自动化产线的供电需求均可适配，产品严格按照国际电气安全标准生产制造，在全球机床自动化工控行业拥有多年实际应用案例，工艺稳定，全套技术参数完善，配套完整端子、信号隔离、防雷等系列配件，机床成套设备配套兼容性强，全球多地均设立现货仓储与专业技术服务网点，整体供货周期稳定可控。

供货企业基础经营介绍

现货供货主体为四川联库电气设备有限公司，企业注册经营地址位于成都市金牛区，定位工业MRO工业品一站式采购服务商，业务范围覆盖自动化电气产品现货销售、配套技术方案设计、仓储发货、售后维保全链条服务。企业长期稳定代理菲尼克斯、魏德米勒、町洋、明纬四大工控电气品牌，拥有完整端子、电源、隔离、工具、标识耗材现货库存，可为西南地区数控机床成套企业提供整套电气物料采购服务，同时配备专业技术人员，为客户提供图纸选型、现场机床电气故障排查等配套技术支持。
