单相导轨式开关电源

国家标准规范说明

本款导轨开关电源在国内投入工业成套设备使用，需要满足GB/T 14715-2017《信息技术设备用不间断电源通用规范》全部安全与电气性能要求，同时产品原厂设计遵循国际通用的IEC 61010-1《测量、控制和实验室用电气设备的安全要求》标准，两类标准同时对电源绝缘防护、过载短路保护、宽温运行、电磁干扰抑制做出统一硬性规定。

所有出厂成品均完成高压绝缘、负载老化、高低温循环测试，具备四层安全防护电路，在自动化控制柜长期不间断运行场景下，不会因为电网波动、负载短路、环境高温出现本体损坏、起火漏电等安全隐患。

产品核心构造与基础工作逻辑

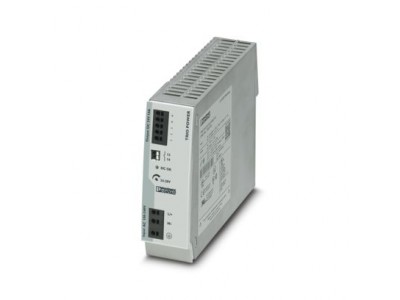

这款菲尼克斯TRIO系列导轨电源是工业自动化成套控制柜内部标准供电元器件，整机由交流输入滤波模块、高频变压功率单元、直流稳压输出模块、多重安全保护电路四大核心部分组合构成。

第一段，电网交流电首先进入内部EMI滤波电路，过滤工厂电网内的谐波、杂波干扰，避免电压波动影响后端自动化精密元器件运行；第二段，经过高频变压器降压处理，将高压交流电转换为低压直流电；第三段，稳压校正单元持续稳定输出24V标准直流电压，输出纹波数值控制在行业极低区间，不会对信号隔离器、远程IO这类弱电通讯设备造成信号干扰。

整机没有内置散热风扇，依靠钢板壳体大面积自然散热，能够适应粉尘较多的车间生产环境，免去风扇堵塞、磨损需要定期维护的工序，长期使用运维成本更低。所有接线端子采用弹簧锁紧结构，导线压紧牢固，长期振动工况下不会出现接线松动、打火故障。

对比普通民用电源的性能优势讲解

首先是超宽交流输入适配能力，市面普通开关电源仅支持220V标准电压，工厂车间电网电压时常出现波动，而本款产品85V至264V区间内均可稳定工作，偏远厂区、大功率设备同网供电的电压不稳场景也不会停机保护。

其次是多层级完整安全防护体系，一旦后端传感器、继电器负载出现短路，电源会立刻切断直流输出，故障消除后自动恢复供电，不会出现烧毁电源本体、连带控制柜其他元器件损坏的情况。高温环境下内部电路会自动降低输出功率，防止壳体过热老化，提升整机使用寿命。

第三点是标准化导轨安装设计，控制柜内部35mm通用导轨可直接卡扣固定，无需额外打孔、支架，成套设备组装、后期设备改造拆装都十分便捷，大幅缩短控制柜装配工时。

全行业适配使用工况与配套元器件

该型号直流电源主要为工业自动化成套设备内全部24V弱电元器件提供稳定供电，适配的行业覆盖数控机床、环保水处理设备、智能仓储物流流水线、光伏配套控制柜、轨道交通控制箱、半导体生产设备等多个领域。

可配套供电的元器件种类十分丰富，包含PLC可编程控制器、光电接近传感器、各类电磁继电器、模拟信号隔离器、浪涌防雷模块、工业以太网交换机、分布式远程IO模块等，是自动化产线成套项目中不可缺少的基础供电配件。

同时这款电源可以和同品牌菲尼克斯UK、ST系列接线端子、ACT20X信号隔离器、VPU浪涌保护器无缝搭配组装，整套电气元器件统一品牌，电气匹配度更高，减少不同品牌配件组合产生的电磁兼容隐患。

采购选型匹配要点

选型第一步需要统计控制柜内所有24V元器件总额定电流，本型号额定输出10A，总负载电流必须低于10A，预留20%左右余量，避免长期满载加速电源老化。如果负载总电流超过10A，可选用菲尼克斯更大功率QUINT系列导轨电源。

选型第二步确认控制柜内部环境温度，若设备长期处于60℃以上高温环境，需要降低实际带载电流，防止高温降功率后出现供电不足。安装时电源左右两侧预留10mm以上空隙，保证空气流通散热。

选型第三步区分使用场景，单纯粗加工机床可选用基础TRIO系列，半导体、光学高精度设备建议搭配同品牌UPS不间断电源，避免电网瞬时断电导致设备数据丢失、工件报废。

设备安装基础注意事项

安装操作前必须完全断开控制柜总交流输入电源，保证断电作业，防止触电安全事故。接线时区分交流输入端子、直流输出端子，禁止交直流端子混接，否则会直接造成电源内部电路烧毁。

导线选用符合国标规定的铜芯绝缘电线，输入侧推荐0.75~1.5平方线缆，直流输出侧根据负载电流选用1.0~2.5平方线缆，导线剥皮长度控制在5mm左右，金属导体完全卡入端子内部，无裸露铜丝。

整机固定在导轨上后轻轻上下拉动确认卡扣锁紧无松动，多台电源并排安装保留散热间隙，禁止堆叠紧贴安装；安装完成后空载通电测试30分钟，确认输出电压稳定24V无波动，再接入实际生产负载。

全流程采购配套服务说明

该产品由四川本地自动化MRO服务商现货供应，仓库设立在成都金牛区，菲尼克斯全系列导轨电源、接线端子、隔离器、继电器均有充足现货库存，客户下单后可快速安排本地物流发货，大幅缩短成套设备备货周期。

服务商同时代理魏德米勒、町洋、明纬多个主流工控电气品牌，可一站式配齐整套控制柜所需端子、电源、防雷、标识工具，不用对接多家供应商，减少采购沟通与物流成本。专业销售技术人员可根据客户控制柜图纸做整套电气方案选型，核对功率、电压、端子型号匹配度，避免选型错误造成设备返工。

所有供货产品均为原厂全新正品，可提供原厂质保服务，产品使用过程中出现电气故障、参数不匹配等问题，24小时线上技术人员对接答疑，协助排查产线供电异常故障。

品牌生产实力说明

菲尼克斯品牌长期专注工业自动化电气配套元器件研发生产，导轨式开关电源产品线覆盖MINI、UNI、TRIO、QUINT多个功率档位，适配从小型实验设备到大型成套产线各类供电需求，产品严格遵循国际电气安全标准生产，在全球自动化工控行业应用多年，工艺稳定，技术参数完善，配套完整端子、信号隔离、防雷等系列配件，工控设备成套配套兼容性强，全球各地均设立现货仓储与技术服务网点，供货周期稳定。

供货企业基础经营介绍

本次现货供货主体为四川联库电气设备有限公司，企业经营地址位于成都市金牛区，定位工业MRO工业品一站式采购服务商，业务覆盖自动化电气产品现货销售、配套技术方案设计、仓储发货、售后维保全链条服务。企业长期稳定代理菲尼克斯、魏德米勒、町洋、明纬四大工控电气品牌，具备完整端子、电源、隔离、工具、标识耗材现货库存，可为西南地区自动化成套企业提供整套电气物料采购服务，同时配备专业技术人员，为客户提供图纸选型、现场故障排查等配套技术支持。
