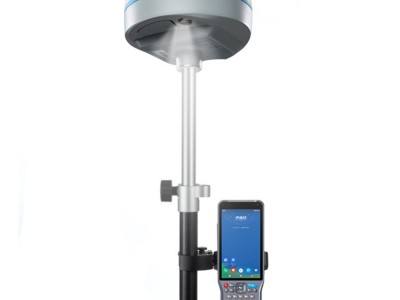

北斗海达 TS2 实景放样 RTK 测量终端

国家标准规范说明

本款北斗海达TS2实景RTK测绘终端全部硬件性能、卫星解算精度、静态数据存储格式严格按照GB/T 39267-2020《北斗卫星导航系统高精度定位接收设备通用规范》以及CH/T 8024-2011《GNSS RTK测量规范》行业测绘标准完成研发与出厂校验。

两项标准统一规定了国产北斗RTK接收机卫星通道数量、多系统兼容能力、差分数据协议、静态观测存储、高低温环境适应性、野外三防防护等硬性验收指标，TS2整机全部检测项目达标，采集的坐标、放样静态数据具备国土测绘、工程施工、不动产确权等官方作业合规效力。

1408全通道多星接收，多系统联合解算提升定位稳定度

设备搭载1408超大卫星接收通道，可同步捕获八大卫星系统全部民用、精密测绘频段信号，包含北斗全三代B1I/B2I/B3I/B1C/B2a/B2b信号、GPS全频段、GLONASS、伽利略、日本准天顶、印度IRNSS、SBAS星基增强以及L-BAND星站差分信号。

多卫星系统联合解算可以大幅减少单系统信号遮挡带来的定位漂移，城市高楼、山地密林、隧道口、厂区钢结构密集区域依旧能维持固定解状态，不会频繁跳转为浮动解，大幅降低外业返工复测概率。

支持1Hz至20Hz自由切换输出频率，高刷新率适配边坡监测、工程机械自动控制、无人机航测配套等动态高精度场景，低速1Hz模式适合静态长时间控制点观测，一台设备兼顾静态测绘与动态放样两类核心工序。

全协议差分与多互联接口，适配各地CORS网络作业

RTK差分信号兼容RTCM2.X、RTCM3.X全版本协议，网络差分支持VRS、FKP、MAC三种主流CORS架构，通用NTRIP协议可直接对接全国各省市测绘云平台，无需单独定制转换模块。

机身集成多层级通讯模组，蓝牙2.1/4.0/5.0多版本覆盖，手簿、平板、手机均可无线快速配对；NFC闪联功能实现设备与手簿一碰即连，省去手动搜索配对的繁琐步骤，外业开机即可投入测量。

Type-C通用接口兼顾充电与数据导出，OTG拓展可外接U盘、外部传感器，内置8GB本地存储自动留存静态GNS、Rinex双格式原始观测数据，野外无网络环境下数据不会丢失，回城后批量导出处理。

实景可视化放样模组，直观降低施工放样操作门槛

机身正面内置1300万像素高清实景摄像头，搭配高亮LED闪光灯，强光、夜间昏暗工地都能清晰拍摄放样点位、界址点、地形特征，实景画面与坐标数据绑定存储，后期内业看图即可还原现场点位环境。

闪光灯除夜间补光外可切换手电筒模式，野外夜间转场、林间作业、工地地下室测绘时提供基础照明，无需额外携带手电，精简外业工具负重。

重力、地磁、光感、陀螺仪四组感应器协同工作，自动识别设备倾斜角度、朝向、环境亮度，软件自动修正实景画面坐标偏移，拍照放样点位坐标误差更小，适合不动产确权、地籍调查、管线探测等需要现场留证的项目。

长续航IP68三防机身，全天候野外测绘无顾虑

整机内置大容量快充锂电池，满电状态可连续不间断RTK放样作业22小时，单日野外全天测绘无需中途充电，偏远无供电测区、长距离带状公路测绘无需携带备用电池。

防护等级达到行业顶级IP68防尘防水标准，可短时浸泡、抵御暴雨冲刷、泥沙粉尘完全隔绝，同时通过1.8米自由跌落整机无损测试，山地、工地、矿区崎岖路面磕碰、滑落不易损坏内部主板与卫星天线。

工作温度区间覆盖-20℃至+60℃，北方冬季冻土测区、南方夏季高温露天工地均可稳定开机定位；存储温度放宽至-30℃~+70℃，冬季车辆后备箱存放不会低温亏电损坏电芯。整机净重仅465g，单手持握长时间作业无明显负重疲劳。

云端协同管理系统，多机组网项目数字化管控

配套中海达官方测绘云服务平台，包含四大核心数字化功能：设备远程在线状态管理、接收机实时位置追踪、多台RTK协同作业分组、海量测量坐标自动统计分析。

项目负责人办公室即可查看野外每台仪器在线状态、剩余电量、当前作业点位，多人协同地籍、国土项目时可同步共享控制点、放样图纸，避免多组人员重复测点、错放界址。

自动归档每日静态、动态测量数据，支持云端一键下载、批量导出报表，减少内业人工整理台账工作量，适配测绘院、工程建设单位标准化数字化测绘管理流程。

全系列同品牌RTK产品选型参考

中海达旗下分四大系列RTK接收机，覆盖高端实景放样、轻量化便携、经济型基础测绘全档位需求：北斗海达TS2、TS6、TS5Pro实景系列；海星达iRTK20、vRTK2、iRTK10、iRTK5X；中海达V300、F300、V5、V200、F5、F200、V98；华星A31、A40、A30、A16，可根据项目预算、精度需求、功能配置按需选型。

静态高精度基线观测优先选择高通道全频段机型；日常道路、建筑放样可选轻量化基础款；地籍确权、实景取证项目推荐搭载高清摄像的TS2、TS6实景系列，功能匹配度更高。

野外作业日常养护使用提示

开机前检查镜头、天线盖板无泥沙遮挡，强光夏季作业避免设备长时间暴晒，高温会加速锂电池衰减；低温冬季户外作业前提前开机预热3分钟，提升搜星速度。

野外沾泥水后及时用清水冲洗机身接口与镜头，擦干后再收纳，Type-C接口避免泥沙进入造成接触不良；长期存放每月补一次电，防止锂电过放损坏。

实景拍照放样时尽量垂直对准地面点位，陀螺仪自动修正可降低画面坐标偏差，重要界址点同步留存实景照片，满足自然资源部门外业举证存档要求。

品牌生产实力说明

中海达长期深耕北斗高精度测绘定位设备研发生产，自主掌握多星接收主板、实景测绘成像、差分解算算法、测绘云平台全套核心技术，旗下北斗海达、海星达、华星多条RTK产品线规格齐全，整机严格遵循国家测绘标准出厂校准，工艺稳定，可适配国土、工程、地籍、管线各类测绘项目配套需求，全国多地设有服务网点，供货稳定，全套机型技术参数完善。
