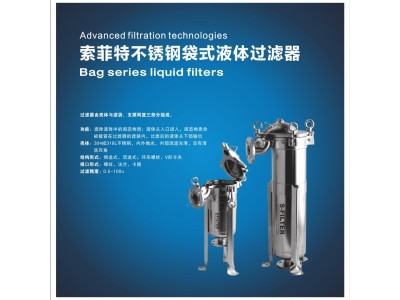

索菲特不锈钢袋式液体过滤器

国家标准规范说明

索菲特不锈钢袋式液体过滤器整套设备遵循两项国内通用标准，GB/T 30339-2013《液体过滤用过滤器通用技术条件》统一规定液体过滤器壳体承压、过滤精度、滤袋适配、出厂检测全套基础指标，化工、食品、制药行业采购验收均以此为判定依据。

化工流体过滤工况执行HG/T 21637-2018《化工液体过滤器》行业标准，规范壳体耐腐蚀、滤袋承压、高温工况耐受性能检测；304、316抛光不锈钢壳体符合食品接触金属通用安全规范，无菌饮料、药液生产线可直接使用。

三部件一体式布袋过滤设备基础构造讲解

第一小段：整台过滤器由三层核心部件组合而成，分别是不锈钢承压壳体、内置支撑网篮、拦截杂质的过滤滤袋，液体从筒体上部入口流入，固体悬浮物全部截留在滤袋内部，净化后的液体向下流出筒体底部出口。

第二小段：筒体选用304或升级316不锈钢材质，内外做镜面抛光处理，筒内流道光滑无死角，不存在液体、物料残留凹槽，食品医药无菌生产线可配套CIP在线清洗、SIP高温灭菌工序。

第三小段：筒体密封锁紧结构分两种样式，环形螺栓锁紧结构承压能力更高，适合高压化工管线；V形快速卡夹开启便捷，更换滤袋无需拆卸大量螺栓，适合频繁更换耗材的产线；管路接口支持螺纹、法兰、卫生卡箍三种形式，适配新旧管道改造。整机过滤精度覆盖0.5μm至100μm全区间，粗滤、精密澄清过滤均可匹配。

多种拓展定制机型差异化功能说明

夹层保温控温袋式过滤器

第一小段：夹层款筒体增设双层中空夹套结构，夹层腔体可通入饱和蒸汽、导热油提升介质温度，也可通入冷却水降低药液温度，适配粘度高、低温易结晶的物料过滤工艺。

第二小段：高粘度树脂、低温结晶染料、高温热油过滤场景专用，全程维持工艺设定温度，避免物料降温凝固堵塞滤袋孔隙，保障过滤工序连续稳定运行。

多台模块化并联机组

第一小段：多台标准SWD2单袋过滤器并联组合，替代一体式多袋大筒体，模块化拆分设计机动性更强，单台故障、更换滤袋时可单独隔离，其余筒体持续过滤，整条管线不断流。

第二小段：大型连续化工、饮料生产线大流量工况优先选用多联并联方案，相比一体式多袋过滤器，检修、扩容更加灵活，可根据产能提升新增过滤单元，无需整体更换设备。

移动过滤小车成套机组

第一小段：将袋式过滤器、输送泵、控制阀门集成安装在带滚轮移动车架上，整套过滤系统可灵活转运至车间任意工位，不用固定安装在管线支路。

第二小段：车间多工位润滑油、乳化液、电镀槽循环过滤场景适用，一台移动小车可轮流给多台机床、电镀池提供液体净化处理，提升设备复用率，减少多台固定过滤器采购投入。

全行业适配工艺工况细分

第一小段：电子行业用于高纯水生产线前置粗澄清过滤，拦截水中细微固体颗粒，保护后端精密电子清洗设备；食品饮料行业处理纯净水、果汁、牛奶、发酵酒水，抛光无死角筒体杜绝微生物滋生，保障饮品成品洁净度。

第二小段：生物制药生产线过滤医药无菌用水、注射药液，高精度滤袋可满足无菌澄清标准；石化、油田行业过滤各类化学溶剂、油田回注水体，316不锈钢壳体抵御原油、酸碱化工介质腐蚀。

第三小段：机械加工车间过滤润滑油、液压油、电镀液、印刷油墨，拦截金属碎屑、颜料固体颗粒，延长液压设备、印刷机使用寿命；通用工业循环冷却水、锅炉补水、印染废水净化同样可匹配使用。

设备选型完整参考参数清单

第一小段：选型需要综合八项核心工艺参数判定机型，分别是液体化学腐蚀特性、每小时处理流量、介质工作温度、管线设计压力、所需过滤精度、液体粘度、原液固体杂质含量、现场管道口径与安装空间。

第二小段：流量从小到大分为小型3号、4号滤袋机型，中型1号、2号单袋筒体，大流量多袋并联机组，可按照实际处理流量直接匹配对应SWD系列型号；超大流量生产线可多台模块化并联扩容。

现场安装与日常运维基础注意事项

第一小段：无菌制药、食品工况选用卫生卡箍接口筒体，拆装无死角，适配CIP在线清洗；强腐蚀化工药液必须升级316不锈钢壳体，304材质长期接触氯离子、强酸会出现腐蚀渗漏。

第二小段：滤袋堵塞后筒体前后压差会持续升高，定期查看压力表数值，及时更换内部滤袋，避免压差过高造成筒体承压超标；夹层保温款使用蒸汽导热油时，夹层进出口阀门控制温度缓慢升降，防止筒体热胀冷缩产生应力变形。

第三小段：多联并联机组日常定期切换各路筒体运行，均衡各组滤袋损耗；移动过滤小车使用完毕后排空筒内残留液体，清洗筒体内部防止杂质干结堵塞滤袋。

品牌生产实力说明

索菲特长期专注工业液体布袋精密过滤设备生产，单袋、多袋、夹层保温、多联并联、移动小车成套机组全系列规格齐全，304/316不锈钢抛光筒体工艺稳定，0.5~100μm多种精度滤袋耗材可按需选配，适配食品、制药、化工、机械加工各类液体过滤工控生产线配套需求，大流量工况可模块化并联组合扩容，供货稳定，完整提供滤袋规格、管路流量匹配全套技术参数文档。
