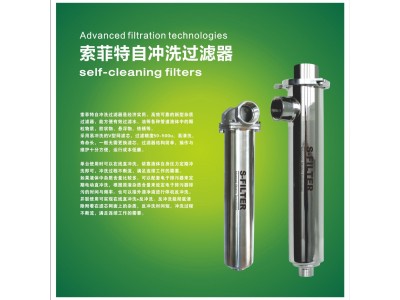

索菲特不锈钢自冲洗液体过滤器

国家标准规范说明

整套索菲特自冲洗过滤器设计制造遵循两项国内通用行业标准，GB/T 30339-2013《液体过滤用过滤器通用技术条件》统一规定工业液体过滤器承压、过滤精度、在线清洗结构、出厂检测全套硬性指标，循环水、化工污水过滤项目验收均以此国标作为判定依据。

化工工况适配指标参照HG/T 21637-2018《化工液体过滤器》，规范污水、油品、腐蚀性介质过滤设备壳体防腐、滤芯耐磨损性能检测要求；不锈钢壳体完成水压耐压试验，UPVC塑料壳体执行给水用PVC-U材质耐腐蚀检测标准。

V型不锈钢网滤芯自清洗设备核心产品定位

第一小段：这款自冲洗过滤器主打连续不间断液体过滤工况，内部采用可反复冲洗的V型不锈钢滤网作为核心过滤元件，过滤精度覆盖50μm至500μm区间，专门拦截管道内部铁锈、悬浮胶体、固体颗粒、各类悬浮物杂质。

第二小段：对比熔喷、折叠一次性滤芯过滤器，V型金属网滤芯无需频繁更换耗材，仅依靠流体自身压力即可完成在线直冲洗，长期运行耗材成本极低，结构简洁，日常运维操作门槛低，适合大流量循环水、工业污水不间断过滤生产线。

第三小段：整机最突出优势为冲洗全程不断流，不管单台直冲洗、旁路反冲洗，还是多台并联分段反冲洗，整条管路液体输送不会中断，完全适配24小时无停机连续生产工艺，规避普通过滤器更换滤芯全线停产损耗。

三种清洗模式工作原理与适用工况区分

单台过滤器直冲洗操作方式

第一小段：基础直冲洗仅需打开筒体底部排污球阀，利用管道内部介质流动压力，水流沿滤芯表面切线冲刷，将附着杂质直接从排污口排出，全程不用切断主路流体，不影响后端设备供水供油。

第二小段：杂质含量偏高的管线可配套索菲特电子自动排污器，自由设定排污启动时长、冲洗间隔周期，实现无人值守定时自动排污；长期直冲洗后筒体压差升至0.05~0.1MPa，代表滤网深层堵塞，可在检修时段停机拆洗滤芯，或者外接洁净液体做离线反冲洗。

单台旁路反冲洗使用场景

第一小段：原液杂质含量偏低的系统可加装旁路阀门组，停机检修时段切换旁路管路，接入洁净水源反向冲刷滤芯，剥离嵌入滤网孔隙的顽固杂质，清洗效果优于单纯直冲洗。

第二小段：旁路反冲洗仅适合间歇检修工况，无法全自动在线运行，日常常态化清洁优先选用电子排污直冲洗方案，减少人工操作频次。

双联、多台并联分段反冲洗连续运行方案

第一小段：两台过滤器并联组成双联机组，正常工况两台同步分担流量；清洗单台设备时关闭对应入口阀，开启排污阀，系统流体自动反向冲刷该台滤芯，另一台持续正常过滤，整条管线不间断供水。

第二小段：大流量生产线采用3~12台模块化多联并联设计，依次单独隔离单台设备分段反冲洗，其余机组持续工作，最高可满足上千立方每小时超大流量循环过滤需求，大型市政供水、化工污水总站广泛使用。

全行业适配流体工艺场景细分

第一小段：民用及水利供水类工况适配各类清水过滤，包含工业循环冷却水、车间喷淋水、农田灌溉水、园林景观供水、市政楼宇自来水、地下水预处理，去除泥沙、水草、管道铁锈杂质，保护后端喷头、换热设备。

第二小段：化工造纸污水净化场景适配造纸黑液、化纤工艺废水、涂料生产污水，拦截纤维、颜料、固体填料悬浮物，降低污水处理后端设备堵塞概率，减少污泥处置负荷。

第三小段：机械石化油品循环过滤适配润滑油、金属加工乳化液、低粘度工艺物料、机床冷却剂、各类原油及成品油，持续过滤金属碎屑、油内胶质杂质，延长液压设备、加工机床使用寿命。

机型材质、承压与流量选型注意要点

第一小段：壳体分为不锈钢T系列、UPVC塑料UP系列两类，中性清水、无腐蚀常温水体可选UPVC机型降低采购成本；含酸碱、油污、高温介质必须选用不锈钢筒体，T40、T50统一标准承压2MPa，高压工艺管线选用两款小口径不锈钢机型。

第二小段：T80及更大口径机型筒体结构、承压数值均可根据现场工况单独调整设计，超大流量生产线可非标定制多滤芯大筒体；表格标注额定流量基于100~150μm精度清水测算，介质粘度升高、过滤精度缩小、工作压力下降时，实际处理流量会同步降低。

第三小段：流量匹配可采用多台并联扩容方案，例如640m³/h总流量可选用两台T200（单台320m³/h）双联并联；640m³/h也可选用8台T100（单台80m³/h）多联模块化组合，灵活适配现场管路安装空间。

日常运维与现场安装基础注意事项

第一小段：设备安装保证进出口水平直通，排污口朝下布置，方便杂质依靠重力排出；排污管路单独引流至污水收集池，避免杂质回流污染主管道液体。

第二小段：电子自动排污器参数根据原液杂质浓度调节，杂质多缩短冲洗间隔、延长排污时长；定期监测筒体前后压差，压差稳定超过0.1MPa及时安排离线深度反冲洗。

第三小段：UPVC塑料机型严格限制介质温度，禁止通入超过45℃热水、高温油品，防止塑料筒体软化变形；不锈钢机型可短时承受80℃常温介质，长期高温工况可定制耐高温密封配件。

品牌生产实力说明

索菲特长期专注工业大流量循环水、污水自清洗过滤设备生产，T系列不锈钢、UP系列塑料全口径规格齐全，V型不锈钢自清洁滤芯免频繁更换耗材，单台、双联、多联模块化并联方案可按需搭配，冲洗模式支持手动、电动自动、分段反冲洗多种方案，适配市政供水、化工、机械加工、农田灌溉各类液体连续过滤工控生产线配套需求，超大流量工况可非标出图定制筒体尺寸，供货稳定，完整提供流量匹配、并联机组选型全套技术参数文档。
