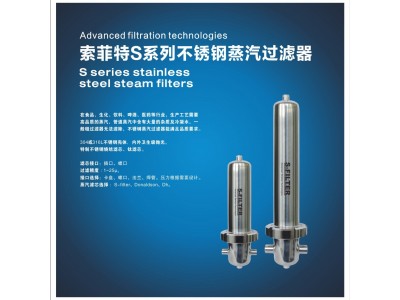

90 索菲特S系列不锈钢蒸汽过滤器
S series stainless steel steam filters
在食品、生化、饮料、啤酒、医药等行业，生产工艺需要高品质的蒸汽，管道蒸汽中含有大量的杂质及冷凝水，一般粗过滤器无法滤除，不锈钢蒸汽过滤器能满足品质要求。
304或316L不锈钢壳体，内外卫生级抛光。
特制不锈钢烧结滤芯、钛滤芯。
滤芯接口：插口、螺口
过滤精度：1~25μ。
接口选择：卡盘、螺口、法兰、焊管。压力根据需要设计。
蒸汽滤芯选择： S-filter、Donaldson、Dh。
索菲特蒸汽过滤器使用说明：
蒸汽流向：从外向内穿过滤芯，请根据壳体上箭头方向安装。
蒸汽过滤器标准配置为手动排水，可选配置为蒸汽疏水阀。
过滤器滤芯可用超声波清洗机清洗再生；也可使用洁净的压缩空反吹。
索菲特S系列不锈钢蒸汽过滤器S series stainless steel steam filters
S系列蒸汽过滤器规格表： 1.0Mpa
型号 | 口径 | 流量kg/h | 滤芯支数 | 滤芯型号 |
SS-15G-20 | 1/2” | 20 | 1 | 6005/* |
SS-20G-40 | 3/4” | 40 | 1 | 6005/* |
SS-25G-40 | 1” | 40 | 1 | 6005/* |
SS-40G-80 | 1-1/2” | 80 | 1 | 6010/* |
SS-40G-120 | 1-1/2” | 120 | 1 | 6012/* |
SS-40G-160 | 1-1/2” | 160 | 1 | 6020/* |
SS-50G-160 | 2” | 160 | 1 | 6020/* |
SS-50F-240 | DN50 | 240 | 1 | 6030/* |
SS-65F-360 | DN65 | 360 | 1 | 9030/* |
SS-65F-480 | DN65 | 480 | 3 | 6020/* |
SS-80F-640 | DN80 | 640 | 3 | 6030/* |
SS-100F-960 | DN100 | 960 | 4 | 6030/* |
SS-125F-1200 | DN125 | 1200 | 5 | 6030/* |
SS-150F-1440 | DN150 | 1440 | 6 | 6030/* |
*代表精度：比如5μ。 更大流量根据实际工况设计。
采用Donaldson P-GS蒸汽滤芯的过滤器尺寸见S系列不锈钢体过滤器。
过滤精度与蒸汽流量换算表：
过滤精度μ | 1 | 2 | 3 | 5 | 10 | 25 |
流量系数Q | 0.8 | 1 | 1.4 | 2 | 3 | 5 |
蒸汽压力与蒸汽流量换算表：
蒸汽压力bar | 2 | 4 | 7 | 10 |
流量系数Q | 1 | 2 | 3 | 4 |
锅炉产汽量与管口对应表
锅炉规格T | 0.2 | 0.5 | 1 | 2 | 4 | 6 | 10 | 20 |
管径DN | 25 | 40 | 50 | 65 | 100 | 125 | 150 | 200 |
