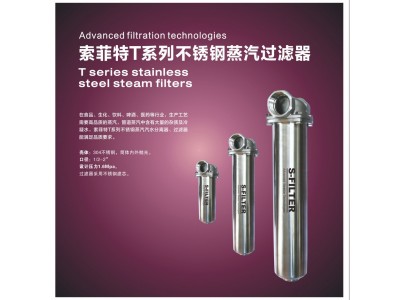

90 索菲特T系列不锈钢蒸汽过滤器
T series stainless steel steam filters
在食品、生化、饮料、啤酒、医药等行业，生产工艺需要高品质的蒸汽，管道蒸汽中含有大量的杂质及冷凝水，索菲特T系列不锈钢蒸汽过滤器能满足品质要求。
壳体：304不锈钢，筒体内外抛光。
口径：1/2~2”
设计压力1.6Mpa。
过滤器采用不锈钢滤芯。
*代表等级：F表示汽水分离、数字表示过滤精度。
浮球式蒸汽疏水阀为可选配置。
索菲特T系列不锈钢蒸汽过滤器
T series stainless steel steam filters
T系列蒸汽过滤器规格表： 1.6Mpa
型号 | 口径 | 流量kg/h | A | B | C | 滤芯型号 |
TS-25G-40 | 1” | 40 | 100 | 20 | 320 | ETS-40/* |
TS-40G-80 | 1.5” | 80 | 122 | 27 | 380 | ETS-80/* |
TS-40G-140 | 1.5” | 140 | 122 | 27 | 500 | ETS-140/* |
TS-50G-200 | 2” | 200 | 168 | 30 | 650 | ETS-200/* |
TS-50G-280 | 2” | 280 | 168 | 30 | 850 | ETS-280/* |
*代表精度：比如5μ。F表示汽水分离。
浮球式蒸汽疏水阀为可选配置。
过滤精度与蒸汽流量换算表：
过滤精度μ | 1 | 2 | 3 | 5 | 10 | 25 |
流量系数Q | 0.8 | 1 | 1.4 | 2 | 3 | 5 |
蒸汽压力与蒸汽流量换算表：
蒸汽压力bar | 2 | 4 | 7 | 10 |
流量系数Q | 1 | 2 | 3 | 4 |
锅炉产汽量与管口对应表
锅炉规格T | 0.2 | 0.5 | 1 | 2 | 4 | 6 | 10 | 20 |
管径DN | 25 | 40 | 50 | 65 | 100 | 125 | 150 | 200 |
蒸汽过滤器的选型需根据以下参数：流量、过滤精度、压力、压降、口径、接口形式、材质、密封材料。
