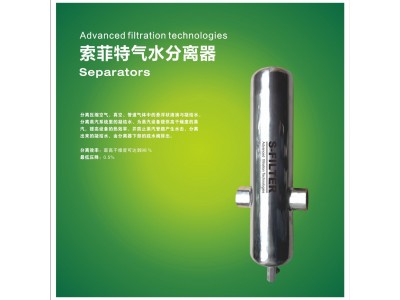

索菲特挡板式汽水分离器、索菲特压缩空气除油器

国家标准规范说明

整套索菲特水分离器、压缩空气除油器壳体均按照GB 150.1-2011《压力容器》全部规范进行设计、焊接与压力检测，该标准是国内工业管道压力容器类设备强制执行的基础规范。

标准明确规定压力容器壳体壁厚、焊接探伤、水压试验、防腐处理全套检测要求，所有出厂设备均完成压力试压，满足蒸汽、压缩空气、燃气、真空管道承压使用安全规范，杜绝壳体承压泄漏、开裂安全隐患。

两类气源处理设备基础作用区分

第一小段：索菲特挡板式水分离器核心作用是分离管道气体内部凝结液滴，适配四种主流介质管线，分别是蒸汽管路、压缩空气管路、工业燃气输送管道、真空负压管线。

第二小段：走蒸汽管线时，设备可以截留蒸汽内部凝结水，输出干燥度98%的纯净蒸汽，大幅提升换热设备热效率，同时消除管路水击冲击，保护阀门、换热器等后端设备；压缩空气、燃气、真空管线使用时，专门捕捉悬浮水雾、凝结水滴，避免液体进入气缸、气动仪表造成锈蚀损坏。

第三小段：索菲特除油器仅用于压缩空气、工业燃气、真空管路，依靠内置专用滤芯过滤气流内部油雾、液态油污，作为水分离器后端深度净化配套设备，进一步提升气源洁净度，满足食品、喷涂、精密气动设备用气标准。

挡板式免维护分离结构核心优势讲解

第一小段：水分离器内部采用一体化挡板分流结构，无滤芯、无精密易损过滤元件，整机实现免维护运行，不用定期更换耗材，长期使用运维成本极低，对比滤芯式分离器省去频繁更换滤芯的人工与耗材支出。

第二小段：气流进入筒体后撞击多层挡板，气流转向改变，液体依靠自重快速沉降至筒体底部，整套分离流程压降仅0.5%，不会造成管道大幅压力损耗，不会影响后端气动设备出力。

第三小段：壳体分为碳钢喷塑、不锈钢两种材质，碳钢款性价比更高，普通无腐蚀蒸汽、压缩空气管线适用；不锈钢款耐酸碱水汽腐蚀，化工腐蚀性气体管路优先选用，两种材质全部按照压力容器工艺焊接成型。

设备管口结构与配套排水配件说明

第一小段：蒸汽专用水分离器设置双管口结构，筒体顶部预留排空接口，可外接排空阀门排出筒体上部积聚空气，防止空气堆积降低分离效率；筒体底部统一设置大口径排水口，用于收集沉降凝结水。

第二小段：蒸汽工况底部排水口建议搭配浮球式疏水阀，实现凝结水自动连续排放，不用人工定时放水；压缩空气管路使用的水分离器无顶部排空口，底部排水口可搭配索菲特系列自动排水器，自动排出油水混合液体。

第三小段：索菲特除油器仅设置底部排污口，设备出厂标配法兰连接接口，筒体外表经过高品质喷塑防腐处理，内部搭载二合一复合除油滤芯，除油过滤效果稳定，滤芯使用寿命更长。

分场景选型实操参考

第一小段：水分离器选型规则简单，直接按照现场管道公称口径匹配对应型号，DN65至DN350全规格现货覆盖，特殊超大流量管道可单独定制非标筒体尺寸，设备承压数值根据现场管线压力按需定制。

第二小段：除油器选型以每分钟气体处理流量为核心依据，20~80立方每分钟标准型号现货供应，生产线超大流量工况可接受定制生产；标准机型统一设计工作压力1.0MPa，常规工厂压缩空气系统均可匹配。

第三小段：配套配件可按需选配，两类设备均可加装浮球自动排水器、压差表，压差表能够直观观察滤芯堵塞程度，方便运维人员掌握滤芯更换周期，避免滤芯堵塞造成管路压力升高。

现场安装与日常使用注意要点

第一小段：两类设备均必须立式垂直安装，保证液体依靠重力向下沉降，卧式安装会大幅降低气液分离效率，安装前后预留直管段，减少气流紊流干扰分离效果。

第二小段：蒸汽分离器排空阀日常保持微开状态，定期查看底部疏水阀排水是否顺畅；压缩空气系统冬季低温环境下，排水管路做好保温，防止凝结水结冰堵塞排水口。

第三小段：索菲特除油器滤芯达到使用寿命后直接更换同型号配套滤芯，更换时泄压排空筒体内压缩气体，禁止带压开启筒体检修盖板，压力容器开盖作业严格遵守安全操作规范。

品牌生产实力说明

索菲特长期专注工业蒸汽、压缩空气配套气源处理压力容器配件生产，水分离器、除油器全系列规格齐全，挡板式免维护结构工艺稳定，壳体严格遵循压力容器国标加工检测，可适配各类气动、换热工控设备配套需求，现货供货稳定，完整提供各口径尺寸、承压定制全套技术参数文档。
