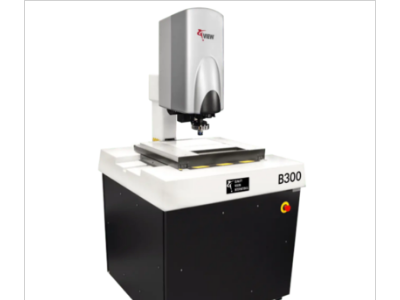

VIEW Benchmark300 全自动影像测量仪

国家标准规范说明

依据GB/T 30860-2014《影像测量仪通用技术条件》，二维光学影像测量仪属于几何量精密检测仪器，该标准统一规定设备行程规格、光栅尺分辨率、光学成像系统、照明模组、测量软件精度、承载性能、温度适配等硬性技术指标，精密加工、电子零部件制造企业采购尺寸检测设备均以此作为验收技术依据。

国标明确高精度影像设备必须搭载闭环光栅尺、多模式可编程照明、自动对焦成像系统，支持连续批量高速测量程序，兼容激光接触式复合传感探头，满足微小零部件二维轮廓、高度尺寸的全检需求。

设备三轴行程与基础硬件配置讲解

这款VIEW Benchmark300影像测量仪提供两种标准XYZ三轴行程规格，分别为300×300×150mm、300×300×200mm，适配中小型精密零部件整板批量检测，工作台最大可承载30kg工件，各类金属冲压件、电子连接器、塑胶精密模件均可平稳放置检测。

设备出厂标配0.1um分辨率光栅尺，搭配2.5倍标准显微镜物镜与单倍率高分辨率光学成像系统，成像细节还原度高，能够捕捉微米级微小尺寸特征。整机配套多功能手动控制器与PC端控制系统，人工点位测量、自动批量程序检测均可灵活切换操作。

成像核心搭载200万像素单色数码工业相机，像素规格1628×1236，客户可按需升级彩色相机模组；光学镜头支持两种配置方案，基础款为固定单倍率镜头，可现场更换前置适配透镜，升级款为双放大倍率光学模组，前置镜头现场快速替换无需返厂调试。

多模式可编程照明与自动对焦系统解析

整机搭载全套可编程LED复合照明系统，三套光源协同完成工件不同表面特征成像采集，分别是同轴通镜头表面光、工作台底部透射背光、多角度自动调节入射环形多色光。可编程环形灯（PRL）为出厂标配，可自由调整光线入射角度，区分工件表面轮廓、深浅台阶、透明与不透明材质边界。

设备内置网格自动对焦系统，搭配Ronchi光栅网格或点网格投影仪完成自动对焦校准，成像画面全程清晰无虚焦，搭配脉冲背光模组后可启用连续图像捕捉CiC模式，高速采集工件连续运动画面，适配流水线在线动态检测场景。

设备兼容两类高精度传感探头，分别是TTL同轴激光彩虹探头、离轴白光位移传感器，除二维平面尺寸测量外，还可采集工件高度、段差、曲面三维数据，实现二维影像+微高度复合式检测。

高速批量测量运行模式与配套计量软件

设备内置两种高效自动化测量模式，高速移动测量MAM模式可缩短三轴行走空程时间，大幅提升单批次工件检测速度；连续图像捕获CIC模式配合脉冲背光，可对运动中的工件不间断抓拍成像，适配大批量零部件全检工序。

出厂预装VIEW VMS专用计量软件，软件兼顾专业测量功能与简易可视化操作，新手经过简短培训即可完成图纸导入、尺寸标注、公差判定、数据导出。客户可按需选配Element Cad专业测量软件、面域多焦点成像软件包、专业图像处理拓展模块，适配复杂曲面、多层叠加工件检测需求。

软件系统可自动存储每一批次工件检测数据，生成标准化检测报表，对接工厂品质管控系统，实现零部件尺寸数据可追溯，满足精密制造行业质检管控规范。

可升级选配高精度拓展功能组件

设备预留充足硬件升级空间，基础机型可按需升级多项高精度配件，光栅尺分辨率可提升至0.05μm，进一步缩小尺寸测量误差；光学系统可升级双放大镜头模组，搭配0.8X、1X、5X、10X、25X多规格可替换前置物镜。

拓展配件包含microtheta精密旋转工作台，可对环形、异形回转工件多角度定位测量；Rainbow激光探头实现非接触式高度检测；工业数字I/O端口可对接自动化流水线上下料机构，实现全自动无人检测；温度实时监控模组可记录环境温度波动，自动补偿温度带来的测量误差。

原厂全部标准硬件、软件拓展套件均可直接适配Benchmark300机身，无需改动整机结构，设备后期精度升级、功能拓展成本更低，设备使用寿命周期更长。

精密检测车间使用与环境管控要点

该影像测量仪属于微米级高精度计量设备，必须放置在恒温车间使用，标准工作环境温度维持20℃±2℃，避免温度大幅波动造成工件、机身热胀冷缩影响测量精度。设备铸铁底座具备减震特性，但车间需远离冲压、锻造等高震动设备，防止震动干扰光栅尺读数稳定。

日常使用时控制工作台承载重量不超过30kg上限，重型工件轻拿轻放，避免划伤工作台铝合金平面；每日开机后先执行网格自动对焦校准，每周对光栅尺导轨做无尘清洁，防止粉尘卡滞三轴移动轴系。

检测透明、反光、深色不同材质工件时，可在控制系统内分别保存对应的环形光、背光参数程序，切换工件时一键调取照明方案，减少人工调试耗时；激光探头使用时避免强光直射传感窗口，防止感光元件老化衰减。

品牌生产实力说明

VIEW品牌长期专注高精度几何量影像测量仪器研发制造，深耕二次元光学检测设备领域多年，三轴光栅闭环控制、复合光学照明、激光传感复合测量工艺稳定成熟，可提供不同行程规格影像测量仪，同时支持多组功能模块非标选配升级。产品严格遵循国标影像测量仪技术条件与国际几何量精度认证标准生产，供货周期稳定，配套整机安装调试、操作人员计量培训服务，技术参数完善，能够持续为精密电子、模具、五金加工行业提供微米级尺寸检测配套仪器。
