全自动光学影像测量仪

国内外标准规范说明

本系列VIEW Summit高精度影像测量仪为进口精密检测设备，整机设计、精度标定、光学检测体系同时遵循美国原厂精密仪器制造标准与国内计量检测规范。设备严格对标GB/T 30595-2014《影像测量仪技术条件》行业通用标准生产，全面满足影像测量设备的精度误差、成像质量、运行稳定性、环境适配等硬性指标要求。

同时设备校准流程完全符合JJF 1318-2011《影像测量仪校准规范》计量检定标准，所有出厂设备均经过多维度精度校验、线性误差修正、连续运行稳定性测试，测量数据具备工业质检、第三方检测、出厂检定的合规有效性，适配各行业精密工件尺寸检测质控需求。

设备整体定位与适用行业场景

VIEW Summit系列是高端全自动非接触式光学影像测量设备，主打亚微米级超高精密尺寸检测，是精密制造领域核心质检设备，主要替代传统手动投影仪、卡尺、千分尺等传统检测工具，解决微小工件、异形结构、超薄配件检测精度不足、效率低下的行业难题。

该设备覆盖多领域精密检测工况，核心适配半导体与电子元器件加工行业，可用于PCB板、钢网、光罩、引线框、SMT贴片元件、胶点尺寸精准检测，适配电子精密配件批量质检工作。

除此之外，设备广泛应用于精密机械加工、模具制造、医疗设备配件、燃油喷射零部件、精密注塑件等行业，可完成各类异形工件、微小孔径、精密轮廓、平面尺寸的全自动测量，适配实验室抽检、产线批量检测、成品出厂全检多种工作模式。

核心结构与检测运行原理

Summit全系设备采用天然花岗石一体机身结构，材质稳定性极强，热变形系数低，长期运行不易发生结构形变，从硬件根源保障设备长期测量精度稳定。整机搭载双重放大光学系统，搭配多规格精密物镜，实现大范围倍率可调的高清成像效果。

设备依托高清兆像素数码相机捕捉工件影像，结合内部亚像素解析技术，将成像精度提升至1/10-1/50 pixel级别，配合高精度光栅尺采集位移数据，通过系统算法自动换算工件精准尺寸，完成二维平面、三维高度尺寸检测。

设备搭载智能照明系统，LED背光与同轴面光组合照明，可配合可编程多色环形光源，根据工件材质反光特性、表面纹理调整光源模式，有效消除强光反光、阴影遮挡等成像缺陷，保障透明件、金属件、哑光件、塑胶件成像清晰无畸变。

全系机型参数与性能配置解析

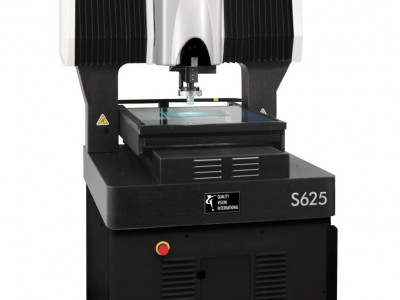

Summit系列包含450、625、800三款主流机型，适配不同尺寸工件检测需求，其中Summit450测量行程为450×450×150mm，Summit625行程可达615×610×150mm，大尺寸Summit800机型行程达到760×800×150mm，可满足大中型精密工件整体检测需求。

设备精度表现行业领先，常规XY轴精度可达E2=(2.0+4L/1000)um，选配高分辨率刻度尺后精度可提升至E2=(1.5+5L/1000)um，Z轴线性精度常规为E1=(1.8+5L/1000)um，搭载TTL激光与5X镜头后精度可达E1=(1.4+5L/1000)um，完美适配亚微米级精密检测。

设备分辨率标配0.1um，可选配0.04um超高分辨率配置，大幅提升微小尺寸检测精度。运行速度表现优异，常规XY轴移动速度可达200mm/s，Z轴速度100mm/s，选配无阻力线性马达驱动后，XY平台速度可提升至400mm/s，大幅提升批量检测工作效率。

产品差异化核心优势

相较于普通国产影像测量设备，该进口系列设备具备更高的测量精度与稳定性，搭载二维非线性误差映射纠错功能，可自动修正XY平面运行误差，杜绝长期运行产生的精度漂移问题，测量重复性、一致性大幅优于常规设备。

设备光学配置十分完善，搭载双重放大光学系统，固定镜头可实现内部1-4倍放大调节，标配2.5X物镜，支持0.8X、1.0X、5X、10X多规格物镜选配，高低倍率全覆盖，兼顾大尺寸工件快速测量和微小结构精密检测。

设备拓展功能丰富，支持TTL激光自动对焦扫描、共焦激光位移检测、SpectraProbe高分辨率彩色传感、旋转工作台等选配模块，可实现平面尺寸、立体高度、曲面轮廓、微观缺陷的一体化检测，一机多用适配多工况检测需求。同时设备平均无故障工作时间MTBF≥8000小时，工业运行稳定性极强，适配工厂长期不间断作业。

设备选型与使用适配要点

小型精密电子元件、SMT贴片、微小注塑配件检测，优先选用Summit450机型，标准行程完全适配小件检测，性价比更高。常规中型模具、机械加工件、医疗配件检测，可选用Summit625机型，适中行程适配绝大多数工业精密工件。

大型板材、大尺寸模具、整块PCB板检测，推荐选用Summit800大行程机型，满足大尺寸工件全覆盖测量。超高精度微观检测场景，可加装高分辨率刻度尺、5X物镜与TTL激光模块，进一步提升设备检测精度。

日常使用过程中，设备需放置在恒温无尘车间环境，工作温度控制在10℃-35℃，避免高温、震动、强电磁干扰影响成像精度与设备稳定性，台面最大承载不得超过50kg，防止超重导致台面变形、精度失效。

售后配套与使用保障

该系列进口影像测量仪依托成熟的精密仪器售后体系，针对设备精度漂移、成像异常、系统故障、运行卡顿等常见问题，可提供专业的精度校准、故障排查、软件调试等技术服务。设备配套专用测量软件与数据分析工具，支持数据自动记录、导出、分析，降低人工统计误差。

设备配套独立Anthro Cart操作工作站，结构稳固、占地小巧，可集成显示器、键鼠等周边设备，操作便捷。同时支持选配可调节活动臂平台，适配不同操作人员工作习惯，提升长期检测作业舒适度。原厂可提供全系物镜、光源、激光模块等原装配件替换服务，保障设备长期稳定运行。

品牌生产实力说明

该品牌长期专注高端精密光学检测仪器研发制造，深耕工业精密尺寸检测领域多年，依托成熟的光学成像技术、花岗石精密加工工艺与智能数控驱动技术，打造高精度、高稳定性的全系影像测量设备。产品规格体系齐全，适配半导体、精密机械、医疗、电子等多行业工控质检配套需求，设备工艺成熟、故障率低，供货体系稳定，技术参数贴合国内外精密检测标准，可满足各类企业长期质检配套使用需求。
