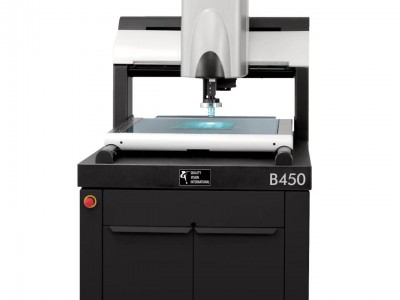

全自动影像测量仪

国内外标准规范说明

本款VIEW BenchMark 450全自动影像测量仪同时遵循国内外双重行业标准设计生产，海外原厂依据美国精密光学测量设备制造规范加工，国内适配GB/T 30595-2014《影像测量仪技术条件》通用国标标准，同时符合JJF 1318-2011《影像测量仪校准规范》计量检定要求。

标准明确规定了影像测量设备的精度误差、光学成像性能、工作台负载能力、环境适配条件、校准检测方法等核心技术指标，设备出厂均通过整机精度标定、光学成像测试、负载稳定性检测，测量数据精准合规，完全满足工业精密检测、计量校准的行业使用标准。

设备基础定位与核心用途

VIEW BenchMark 450是一款高精度全自动光学影像测量设备，属于工业精密尺寸检测核心仪器，主要应用于精密零部件、五金配件、模具工件的二维、三维尺寸检测工作，替代传统人工卡尺、投影仪等简易检测设备。

该设备能够高效完成工件长度、孔径、弧度、间距、平面度等各类精密尺寸测量，解决传统人工测量误差大、效率低、重复性差的行业痛点，广泛适配机械加工、模具制造、电子五金、精密汽配等工业领域的批量检测与抽检工况。

凭借微米级超高检测精度和大行程测量范围，设备可适配中小型、大中型精密工件的全方位检测，是现代化精密制造行业把控产品质量、严控工件公差的必备检测设备。

整机结构与检测工作原理

设备采用一体化铸石机身搭配铝合金精密机架结构，机身稳定性强，不易变形，从硬件层面保障长期测量精度。核心检测系统由高清光学镜头、多级变焦物镜、智能照明系统、精密位移传感组件、数控驱动系统组合而成。

设备运行时，通过LED背光+LED同轴面光双照明系统对工件进行补光成像，消除工件阴影、反光干扰，镜头捕捉高清工件轮廓影像，配合台面高精度位移传感器，将物理尺寸转化为数字化数据，自动完成尺寸测算、数据记录与误差分析。

搭载可选TTL激光检测模块与Ronchi栅格自动对焦功能，可快速完成工件精准对焦，杜绝成像模糊、对焦偏移问题，Z轴立体检测功能可实现工件高度、立体形貌的精密测量，兼顾平面与立体检测需求。

核心规格参数与硬件配置

设备拥有超大标准测量行程，XY轴测量范围可达450×450mm，Z轴测量行程150mm，可满足大尺寸精密工件的整体检测需求。整机外形尺寸为1210×1140×1700mm，工作台最大承载重量65kg，可适配多数常规工业工件检测。

设备测量精度表现优异，XY轴精度公式为E₂=(2.5+5L/1000)微米，Z轴精度可达E₁=(2.0+8L/1000)微米，搭配0.5μm超高台面分辨率，有效保障微小尺寸、细微公差工件的检测精准度。

光学配置支持双重变焦调节，低倍变焦区间0.8X-3.2X，高倍变焦区间1.0X-100.0X，标配1X物镜，可按需选配0.8X、2.5X、5X物镜，多档位变焦可适配不同精度、不同尺寸工件的检测场景，通用性极强。

产品核心性能优势

相较于普通国产影像测量仪，该进口设备的光学成像精度与稳定性大幅提升，多级专业物镜搭配智能对焦系统，彻底解决成像畸变、数据漂移问题，检测数据重复性、一致性更高。

设备照明系统配置完善，双LED照明搭配可选多色可编程环形灯，可根据工件材质、表面反光特性调节光源模式，完美适配金属、塑料、透明工件、哑光工件等不同材质检测，有效规避光线干扰造成的检测误差。

整机结构刚性强、抗震性能好，铸石机身耐磨不变形，支持长时间连续不间断检测作业，适配工厂批量流水线检测工况。同时设备集成激光检测、自动对焦、精准分度等多功能模块，一机多用，大幅降低企业检测设备采购成本。

工况选型与适配要点

常规精密五金、电子小件、小型模具平面尺寸检测，选用设备标配1X物镜即可满足使用需求，基础变焦档位足以覆盖常规公差检测标准。

针对细微孔径、精密纹路、微小公差工件的高精度检测，可加装5倍可选镜头，搭配TTL激光模块，提升微观尺寸检测精度；立体工件、高低落差工件检测，可启用Z轴高精度检测功能，完成立体尺寸校准。

大重量工件检测需严格把控65kg负载上限，避免超重造成台面变形、精度偏移；复杂曲面、异形工件检测，可搭配旋转分度工作台，实现多角度无死角精准测量。

设备使用与安装注意事项

设备需安装在平整、水平的室内工作台面，远离强震动、强电磁干扰设备，安装环境温度需控制在0℃-40℃，避免高温、低温、潮湿环境影响光学镜头与传感组件性能。

日常使用时需保持镜头、工作台面洁净，禁止硬物划伤光学镜片与工作台面，定期校准设备精度，保障检测数据精准度。设备运行过程中禁止超重、超量程检测，避免机身结构受损、精度失效。

更换物镜、启用激光模块、调节照明模式时，需按照设备操作规范调试，禁止私自拆解光学组件与传感系统，防止设备精密结构损坏，影响设备使用寿命。

售后保障与技术服务

设备遵循进口精密仪器通用售后规范，整机核心光学系统、电控系统、传感组件享受长期技术保障，设备使用过程中出现精度漂移、成像异常、系统故障等问题，可提供专业的精度校准、故障排查、技术调试服务。

针对物镜、照明模块、激光组件等易损配件，可提供原厂原装配件替换服务，同时配套专业操作指导、工况适配调试服务，帮助企业快速上手设备，最大化发挥设备检测性能。

品牌生产实力说明

该品牌长期专注高端精密光学检测仪器研发制造，深耕工业尺寸计量、精密检测领域多年，依托成熟的光学成像技术、精密机械加工工艺打造全系影像测量设备，产品精度标准严苛、结构工艺稳定，可适配各类精密制造行业的质检配套需求，设备通用性强、运行故障率低，供货与技术服务体系完善。
