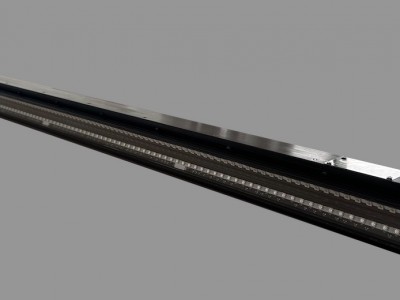

1975mm 低景深 CIS 千兆网宽幅线阵工业相机

国内外标准规范说明

这款经济型大幅宽线扫相机的成像均匀度、电气安全性能检测遵循GB/T 30814-2014 工业相机通用技术条件，文件统一规范线阵设备分辨率、成像畸变、供电稳定性等硬性出厂检测指标。

整机数据通讯硬件匹配GigE Vision千兆以太网国际视觉传输标准，电路抗干扰设计符合工业车间复杂电磁环境使用要求，既能适配国内各类卷材自动化产线，也可对接进口视觉工控主机配套使用。

基础款低景深成像硬件与机身结构讲解

PYTHON-L1975是面向大批量产线的高性价比CIS线阵设备，定位常规表面缺陷筛查场景，采用低景深光学架构，整机成本可控，适合预算有限、工件厚度波动小的检测工位。

设备搭载一体式内置柱状光学镜头，可实现感光元件与被测工件1:1无几何畸变成像，消除传统球面镜头画面边缘拉伸、压缩瑕疵，1975mm完整幅宽像素尺寸统一，整片画面明暗均衡。

机身采用铝合金一体挤压成型工艺，搭配闭式全防尘密封结构，粉尘、碎屑无法侵入光学与感光区域，适合多粉尘车间长期不间断连续生产；光源、镜头、芯片全部集成机身内部，无需额外外置照明设备，现场布线简洁。

双档分辨率与千兆高速传输硬件参数

相机有效成像幅宽达到1975mm，总有效像素15552，双档光学分辨率可切换，分别为100DPI、200DPI，适配粗检、常规精度两类检测需求，产线可根据瑕疵标准灵活切换档位。

硬件搭载标准GigE千兆以太网数据接口，采样速率上限1Gbps，长线缆传输过程中不会出现信号衰减、丢帧、画面错位，适配高速连续卷材输送产线不间断扫描采集。

最高扫描行频分为2K、6K两档可调，对应最大输送扫描速度850mm/s，大批量纸张、纺织、PCB裸板产线可依靠高行频提升整条设备产能。

多模式采集与图像校正拓展特性

相机内置两套主流采集运行逻辑，外部触发同步模式、自由连续运行模式，可和输送伺服电机、光电感应传感器联动，工件到位才启动图像采集，无工件空走时段暂停工作，节省后端工控机算力资源。

原生搭载硬件平场校正、增益偏移调节功能，出厂可完成全幅亮度均匀度校准，无需上位机软件额外运算即可修正画面明暗差异，降低视觉检测程序开发难度。

图像输出兼容多类通用数据格式，同时支持ROI区域裁剪、Binning像素合并功能，窄幅工件检测可裁剪有效成像区域，减少千兆网数据传输量，提升整机扫描流畅度。

全行业卷材工件在线检测适配场景

该款大幅宽经济型线扫相机针对大面积连续卷材外观缺陷筛查开发，覆盖PCB电子、锂电薄膜、印刷包装、纺织皮革、光学玻璃、金属板材、蜂窝陶瓷七大主流工业赛道。

PCB电路板场景用于裸板AOI外观缺陷、孔径尺寸、线路开路短路、印刷字符筛查；新能源领域适配锂电隔膜、正负极极片孔洞、划痕、涂布不均缺陷在线检测。

同时适配印刷包装色差缺印识别、纺织布匹表面疵点、浮法玻璃裂纹指纹、金属板材锈迹折痕、蜂窝陶瓷堵孔数量统计等宽幅连续输送工况，是大面积卷材基础视觉检测的高性价比成像硬件。

现场设备选型与装配使用实操要点

纸张、纺织、邮政分拣等低精度粗检场景，切换100DPI低分辨率档位，产线输送速度可拉满850mm/s，设备运行稳定性更高，单台设备可覆盖更宽幅面。

PCB、锂电精密缺陷检测工位，固定使用200DPI标准分辨率档位，保障微小孔洞、细线瑕疵稳定检出，避免精度不足造成漏检问题。

多机拼接超宽幅检测台面时，统一导入同一份平场校正文件，出厂同步校准亮度参数，保证多台相机成像明暗、像素尺寸完全统一，拼接分界处无明显色差分割线。

品牌生产实力说明

成都术有长期专注国产CIS宽幅线阵工业相机研发制造，细分覆盖经济型基础款、高精密高景深CCD、彩色成像多系列产品，一体密封防尘、内置集成光学光源工艺成熟稳定，1975mm超大幅宽规格补齐大尺寸卷材低成本检测需求。企业整机出厂老化、成像均匀度校正流程规范，传输、成像各项技术参数符合国内工业相机国标与GigE Vision国际传输规范，供货渠道稳定，长期为PCB、锂电、印刷、纺织行业提供高性价比大幅宽卷材表面检测相机硬件。
