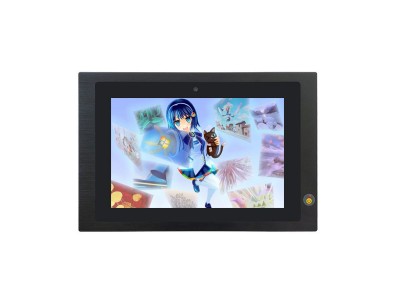

东凌工控10.1 寸工业电容触控一体机

工控设备通用国家标准规范说明

本款PPC-DL101F工业一体机的设计、生产与检测流程，全面贴合GB/T 9813-2016《计算机通用规范》核心要求，该标准明确了工业计算机的硬件可靠性、环境适应性、电气安全、运行稳定性等核心技术指标，是国内工业触控一体机量产上市的基础合规依据。

同时设备遵循GB/T 28181-2016《公共安全视频监控联网系统信息传输、交换、控制技术要求》，保障设备画面传输、数据交互、信号输出的规范性与稳定性，适配工业监控、自动化数据采集等主流工控场景使用。

核心硬件配置与运行性能解析

该设备搭载Intel J1900 2.0GHz四核低功耗处理器，配备2MB大容量二级缓存，运算响应速度快且整机功耗极低，长时间连续运行不会出现严重发热、卡顿、死机等问题，完美适配工业现场24小时不间断作业需求。设备搭载DDR3L低压内存单插槽设计，最大可支持8G内存拓展，能够流畅运行各类工业组态软件、数据分析程序与系统监控程序。

整机集成Intel HD Graphics核芯显卡，图形处理能力稳定，可高清渲染工业动态画面、设备运行数据图表、监控视频画面，满足工控可视化操作的画质需求。存储配置兼容性极强，同时搭载MSATA与2.5英寸SATA双存储接口，用户可根据工况需求搭配固态硬盘或机械硬盘，兼顾高速读写与大容量存储需求，适配工业大数据留存、高频数据读写场景。

高清显示与电容触控体验优势

设备搭载10.1英寸工业级a-Si TFT-LCD液晶屏幕，采用型号为B101EW05 V.0的专业工业面板，拥有1280×800高清物理分辨率，画面显示细腻清晰。屏幕具备1300:1超高对比度与400cd/m²标准亮度，相较于普通民用屏幕，色彩层次感更强，在车间强光、背光等复杂光线环境下依旧可以清晰查看屏幕内容。

屏幕拥有上下左右85°广视角显示效果，多人多角度观测画面无偏色、无模糊，适配操作台多人协同操控场景。设备标配多点电容式触摸屏，触控灵敏度高、操作手感流畅，支持多指快捷操作，触控使用寿命可达3500万次，透光率高达80%，兼顾触控体验与画面显示效果，适配长期高频次工业操作使用。

丰富拓展接口与系统兼容能力

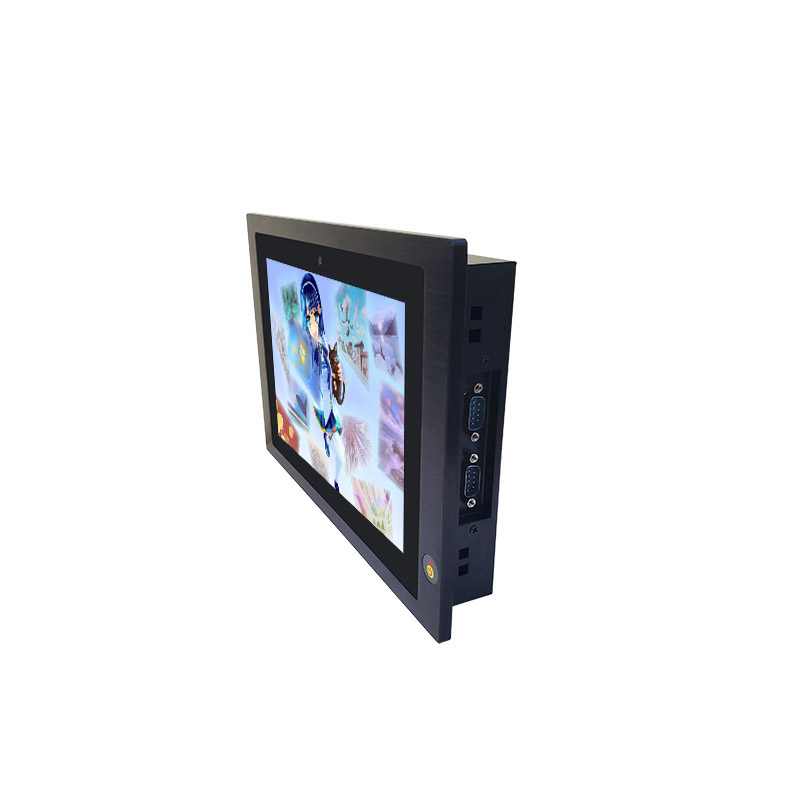

这款工业一体机配备千兆自适应网口，支持10/100/1000Mbps网络传输，可稳定接入工业局域网，实现设备远程监控、数据上传、联网控制等功能，适配工业物联网智能化改造需求。机身预留多组工业专用拓展接口，包含2路RS-232串口，支持拓展至5路串口，可定制RS485、CAN总线接口，完美适配各类传感器、变频器、PLC控制器等工业外设对接。

设备USB接口配置丰富，外置包含1个USB3.0高速接口与多个USB2.0接口，内置可拓展5组USB接口，可外接U盘、键鼠、扫码设备、采集仪器等配件。同时搭载HDMI、VGA双视频输出接口，支持同步分屏显示、外接大屏拓展，可实现操控与显示分离，适配大型工控操作台使用需求。

机身配备独立音频输入输出接口、标准DC供电端口与物理开关机按键，搭配Mini-PCIE、Mini-SATA拓展卡座，支持无线模块加装，可实现WIFI、4G网络拓展，大幅提升设备的场景适配性。设备全面兼容Win7、Win8、Win10、Ubuntu、Centos等主流操作系统，可适配新旧各类工业软件，兼容不同厂家的工控系统程序，通用性极强。

工业级环境适配与抗损性能

整机采用轻量化高强度铝合金材质打造，机身结构紧凑坚固，具备优秀的减振、抗冲击能力，可承受10G振动与峰值冲击负荷，能够适应机械设备震动、车间轻微撞击等复杂工况，机身不易变形、损坏。设备采用无风扇密闭式结构设计，有效阻隔车间粉尘、水汽进入机身内部，避免内部元器件积灰、受潮损坏，大幅降低设备故障概率与后期运维成本。

设备拥有超宽温运行适配能力，可在-30℃至70℃极端温度环境中稳定运行，无惧严寒低温启动卡顿、高温环境过载死机问题。同时支持10%-95%非凝结湿度环境工作，可广泛适配化工车间、户外工控设备、潮湿加工车间、高温冶金辅助工位等恶劣工业场景。整机通过CE、FCC、ROHS多重权威检测认证，电磁兼容性优良，不会与周边工业设备产生信号干扰，电气运行安全稳定。

设备安装方式与适用行业场景

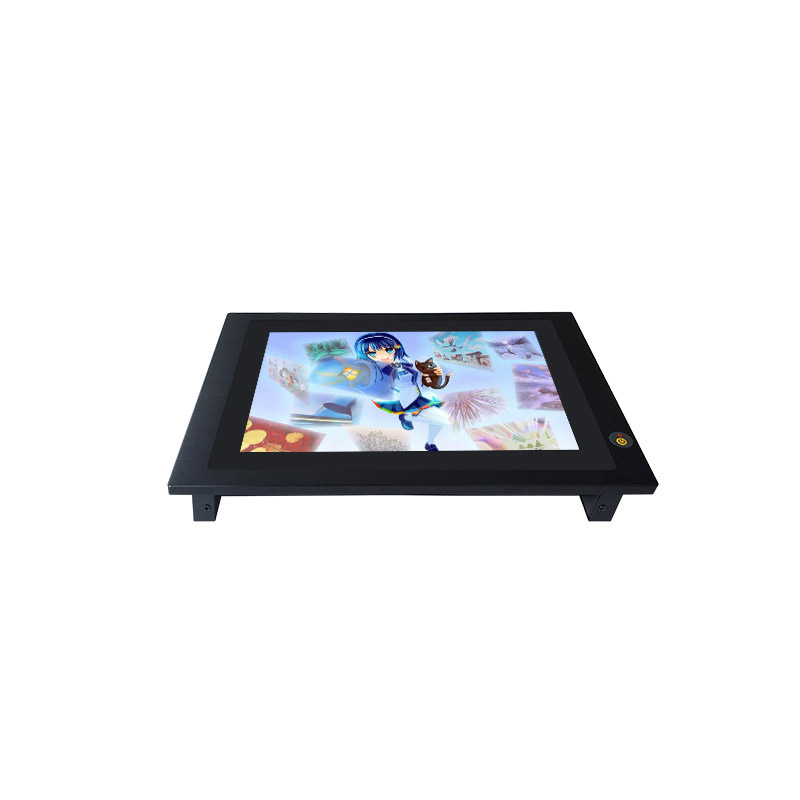

PPC-DL101F工业一体机尺寸设计合理，整机尺寸为300×200×42.3mm，安装尺寸适配276.6×176.6标准开孔，支持嵌入式面板安装、壁挂式安装、支架固定式安装等多种安装方式，可灵活适配控制柜、自动化设备、智能机床、监测设备等各类载体，安装便捷、贴合度高，不占用工业作业空间。

凭借CAN总线分析、稳定的数据处理、高清触控操作、多设备兼容的核心优势，该设备广泛应用于工业自动化生产线控制、智能设备数据监测、新能源工控系统、环保水质监测、楼宇智能控制、机械设备配套、物联网数据采集等众多工业领域，是工业人机交互与智能控制的核心配套设备。

品牌生产实力说明

东凌工控长期专注工业工控设备配套产品的研发与生产，深耕工业人机交互终端领域多年，拥有成熟的生产加工工艺与完善的产品检测体系。企业严格遵循国家工控设备生产标准进行量产，产品规格齐全、工艺稳定，可全面适配各类自动化、智能化工控设备配套需求，供货体系稳定，设备技术参数精准完善，能够持续为工业智能制造领域提供高稳定性、高适配性的工业一体机产品。
